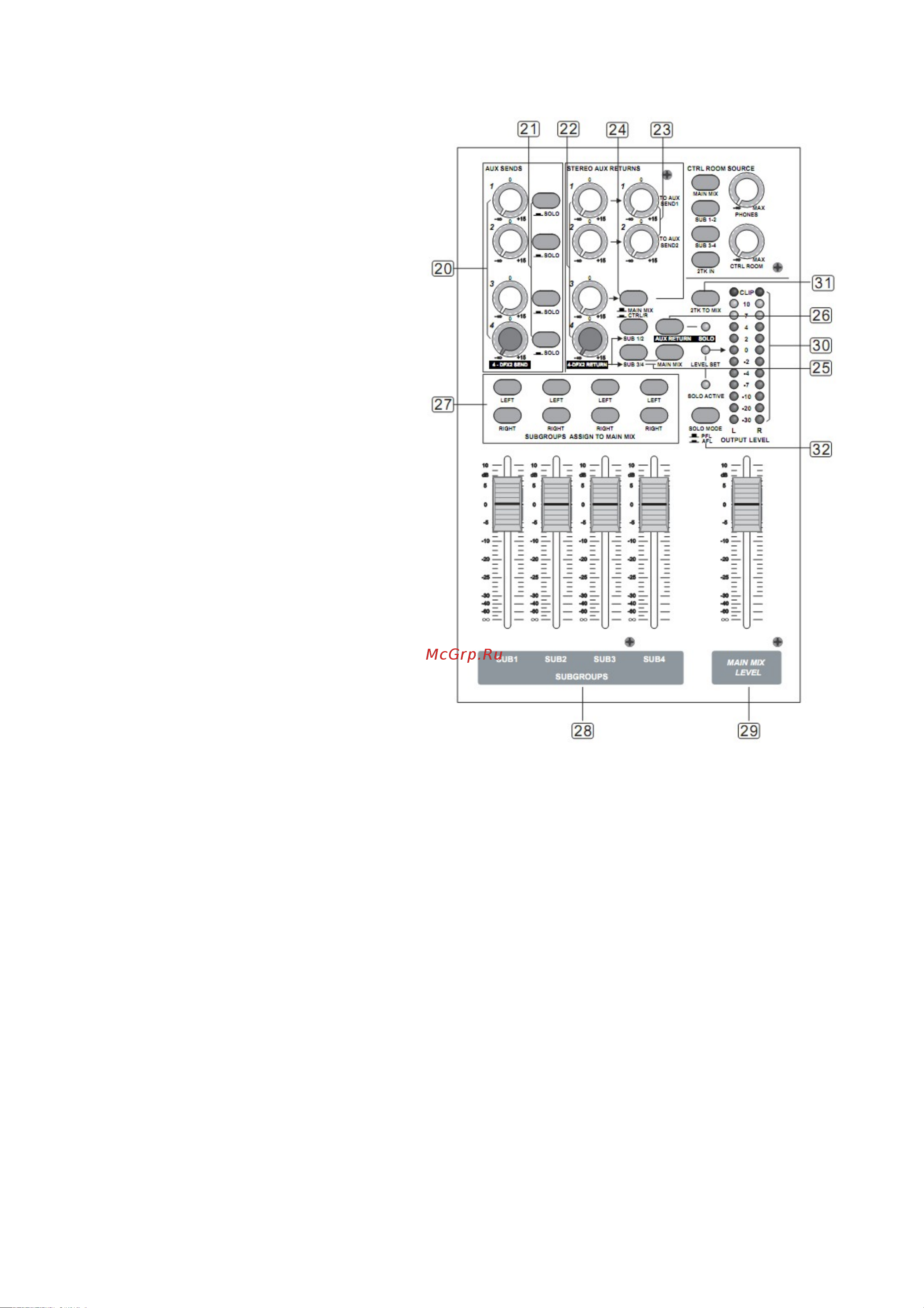

Мастер-секция Вспомогательных отборов (AUX SENDS) [20]
Эти четыре регулятора используются
для настройки общих уровней
сигналов, отправленных на
вспомогательные шины отбора
сигналов AUX SENDS, диапазон
регулируется в пределах от -∞ до +15
дБ. Если подключаемый к микшеру
внешний процессор обработки сигнала
не имеет регулятора входной
чувствительности, Вы имеете
возможность точной отстройки уровня
сигнала с помощью этих регуляторов.
Регулятор AUX4 (4-DFX2 SEND) в
базовой конфигурации, определяет
уровень общего сигнала,
отправленного на встроенный
процессор эффектов.
Кнопки SOLO [21]
Эти кнопки, выполняют ту же
функцию, что и кнопки SOLO в
каналах. Нажмите кнопку SOLO и
сигнал с соответствующей шины AUX
SEND, будет отправлен на шины
прослушивания CTRL ROOM / PHONES
и на измеритель уровня сигнала.
Мастер-секция стерео возвратов
AUX RETURNS [22]
Эти четыре регулятора, устанавливают
уровень сигналов возвращаемых с
внешних процессоров обработки к соответствующим гнездам AUX RETURN, диапазон
регулировок от -∞ до +15 дБ. Используйте эти регуляторы для увеличения уровня
сигналов с процессора с низким выходным уровнем.
Регуляторы TO AUX SEND 1/2 [23]
Оба этих регулятора, направляют сигналы возвратов AUX RETURN в шины
соответствующих им отборов AUX SEND: Регулятор TO AUX SEND1 направляет сигнал шины
AUX RETURN1 в шину AUX SEND1, а регулятор TO AUX SEND2 от шины AUX RETURN2 в
шину AUX SEND2. Диапазон регулировок находится в полосе от -∞ до +15 дБ.
Кнопка MAIN MIX / CTR L/R [24]
Возврат AUX RETURN3 оборудован кнопкой MAIN MIX / CTRL/R. В отжатом состоянии,
сигнал шины возврата AUX RETURN3, коммутируется к главной выходной шине MAIN MIX.
При нажатии на эту кнопку, сигнал шины AUX RETURN3, будет отправлен на выход CTRL/R.
Кнопки SUB1-2/SUB3-4/MAIN MIX [25]
Эти три кнопки, коммутируют сигнал шины возвратов AUX RETURN4 (4-DFX2 RETURN)
соответственно к шинам субгрупп SUB1-2 и SUB3-4 или к главной выходной шине MAIN
MIX.
