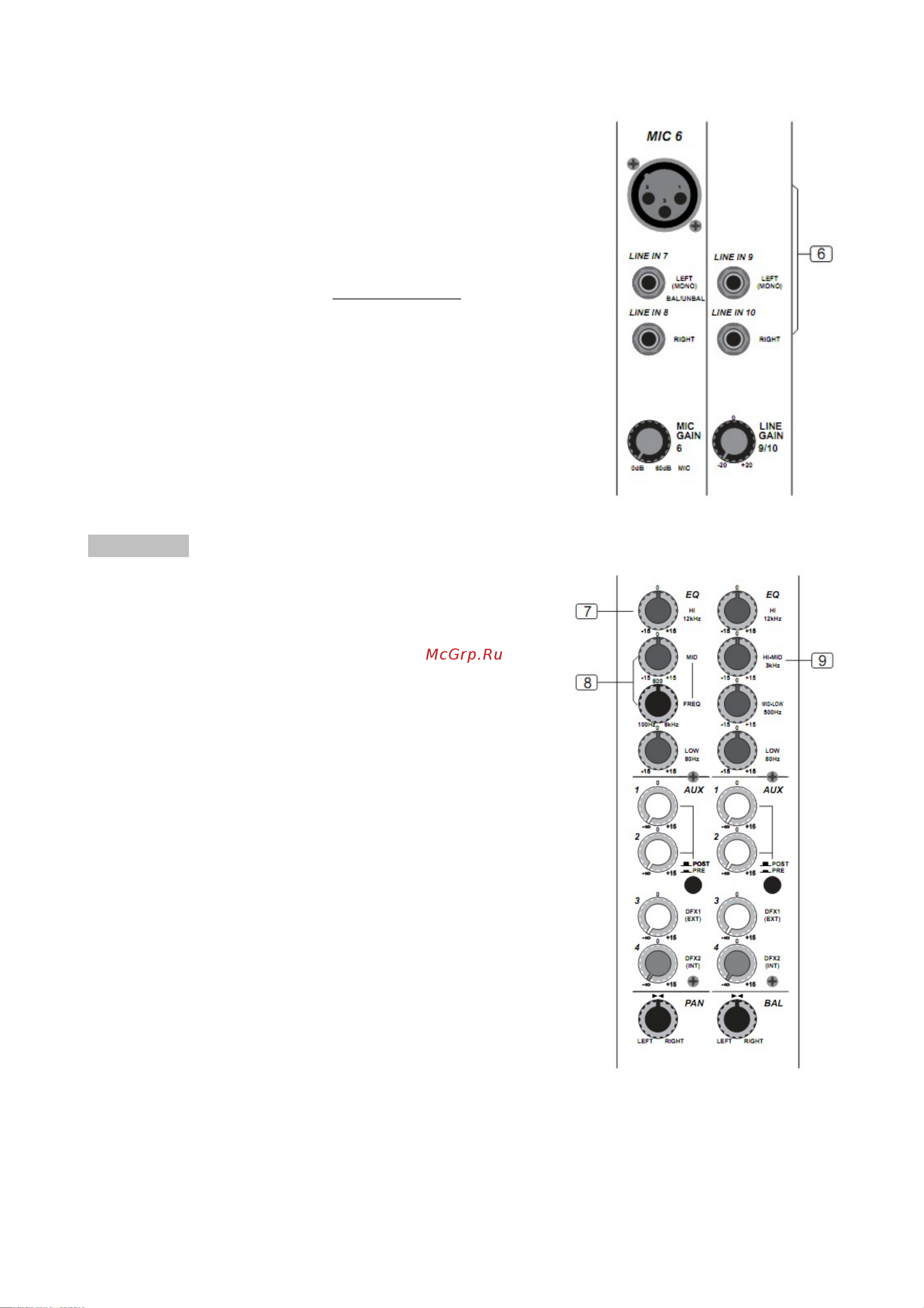

Стереофонические входные каналы LINE IN [6]
Для Вашего L-12 это каналы с 5 по 12 (с 9 по 16 для L-16, с 13
по 20 для L-20). Выполнены на разъёмах 1/4” TRS Jack и
предназначены для балансного/небалансного подключения
источников сигнала линейного уровня. Если, Вы подключаете
джек только к разъему LEFT, вход будет работать в
монофоническом режиме. Стерео каналы 5/6 и 7/8 (9/10 и 11/12
для L-16, 13/14 и 15/16 для L-20) дополнительно
оборудованы микрофонным входом на разъёме XLR. В
комбинированных каналах не допускается одновременное
использование микрофонного и линейных входов.
Установка входного уровня сигнала LINE GAIN
Если Вы используете источник сигнала линейного уровня, Вы
должны считывать показания индикаторного кольца (-20 ~
+20 дБ). Для оптимальной работы, Вы должны установить
этот регулятор так, чтобы канальный индикатор SG/PEAK [14]
иногда, кратковременно вспыхивал красным цветом при
максимальных уровнях сигнала.
Эквалайзер
Все монофонические каналы микшерного пульта
оборудованы 3-х полосным эквалайзером с
параметрической серединой, все стереофонические
каналы оборудованы 4-х полосным эквалайзером. Все
регуляторы полос эквализации имеют уровень
подъема/вырезания частоты в пределах +/- 15 дБ.
Регулятор ВЧ (HI) [7]
Это регулятор высоких частот. Его можно использовать
для увеличения / уменьшения высокочастотной
составляющей, например в звуке оркестровых тарелок и
в человеческом голосе. Уровень усиления/вырезания
варьируется от -15 до +15 дБ с центральной частотой 12
кГц.
Регулятор СЧ (MID) [8]
Это регулятор средних частот. Уровень
усиления/вырезания варьируется регулятором MID от
-15 до +15 дБ. Регулятором FREQ, выбирается
центральная частота в диапазоне от 100 Гц до 8 кГц. С
помощью этих регуляторов, Вы можете воздействовать
на большинство основных частот всех музыкальных
инструментов и человеческого голоса. Внимательное
использование этих регуляторов, предоставляет Вам
большие возможности при настройке.
Регулятор ВЧ/СЧ (HI-MID) [9]
Это регулятор в эквалайзере всех стерео каналов. Уровень усиления/вырезания
варьируется от -15 до +15 дБ с центральной частотой 3 кГц.
