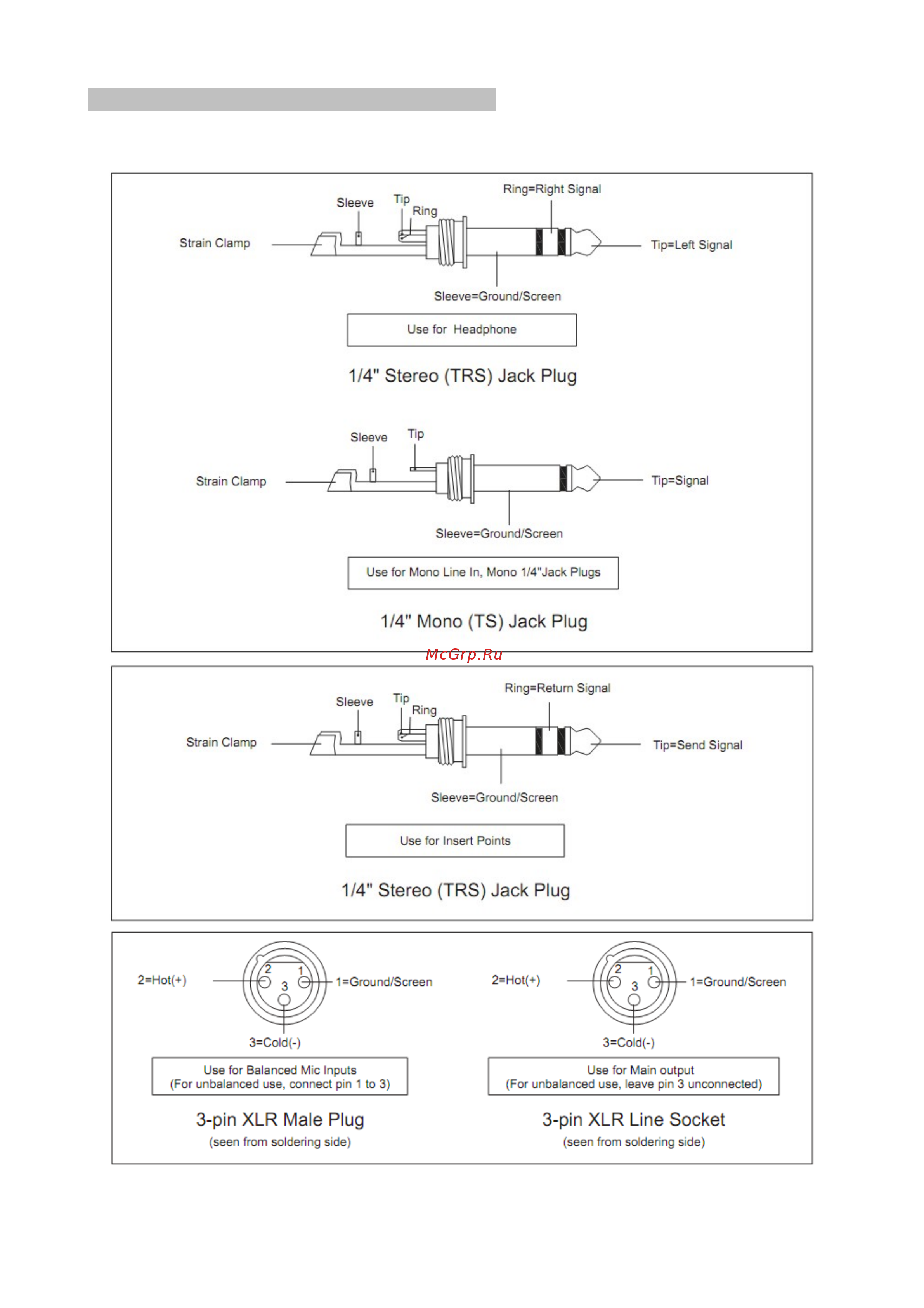

Распайка коммутационных кабелей и разъёмов
Вы можете коммутировать источники аудио сигнала с небалансными разъемами к
балансным входам и выходам. Обратите внимание на приведённые ниже схемы.
