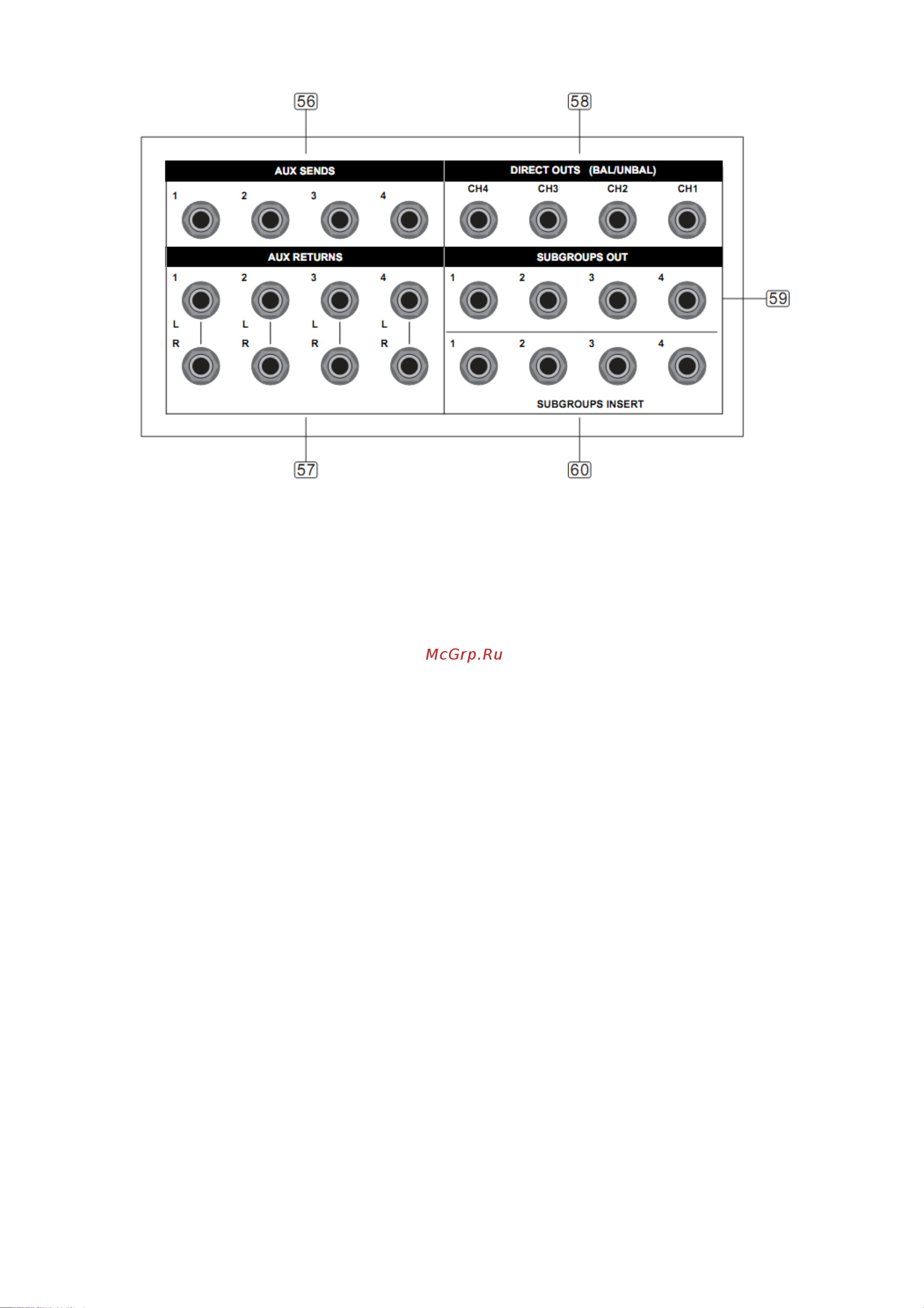

Секция выходов шин вспомогательных отборов (AUX SENDS) [56]
Эти выходы, выполненные на разъемах 1/4” джек, используются для отбора сигналов с
вспомогательных шин AUX на внешние процессоры обработки или для системы
сценического мониторинга.
Секция стерео возвратов (AUX RETURNS) [57]
Используйте эти стереофонические входы для возврата в главную шину сигналов,
обработанных внешними процессорами. Так же возможно использовать их как
дополнительные стереофонические входы.
Прямые выходы каналов (DIRECT OUTS) [58]
Каждый монофонический канал оборудован таким выходом, выполненным на разъеме 1/4”
TRS джек. Это прямой выход канала. Этот выход может использоваться для отправления
сигнала на внешнее оборудование многоканальной записи.
Выходные разъёмы групповых шин (SUBGROUPS OUT) [59]
Эти выходы, выполненные на разъемах 1/4” джек, используются для коммутации с
оборудованием записи или для создания комбинированной системы звукоусиления. Вы
можете добиться большей гибкости в выполнении задач, используя субгруппы.
Разъёмы разрывов групповых шин (SUBGROUPS INSERT) [60]
Эти разъемы, выполненные на 1/4” TRS джеках, являются разрывами шин Субгрупп, и
предназначены для подключения внешних процессоров обработки сигналов, например
компрессора, эквалайзера и т.д.. Если подключить внешний процессор обработки к
разъему INSERT, сигнал групповой шины будет отобран и затем возвращен в пульт до
фейдера Субгруппы. Для подключения используется специальный Y-кабель.
14
