Digitech ELEMENT MULTI-EFFECT PROCESSOR [7/36] Задняя панель

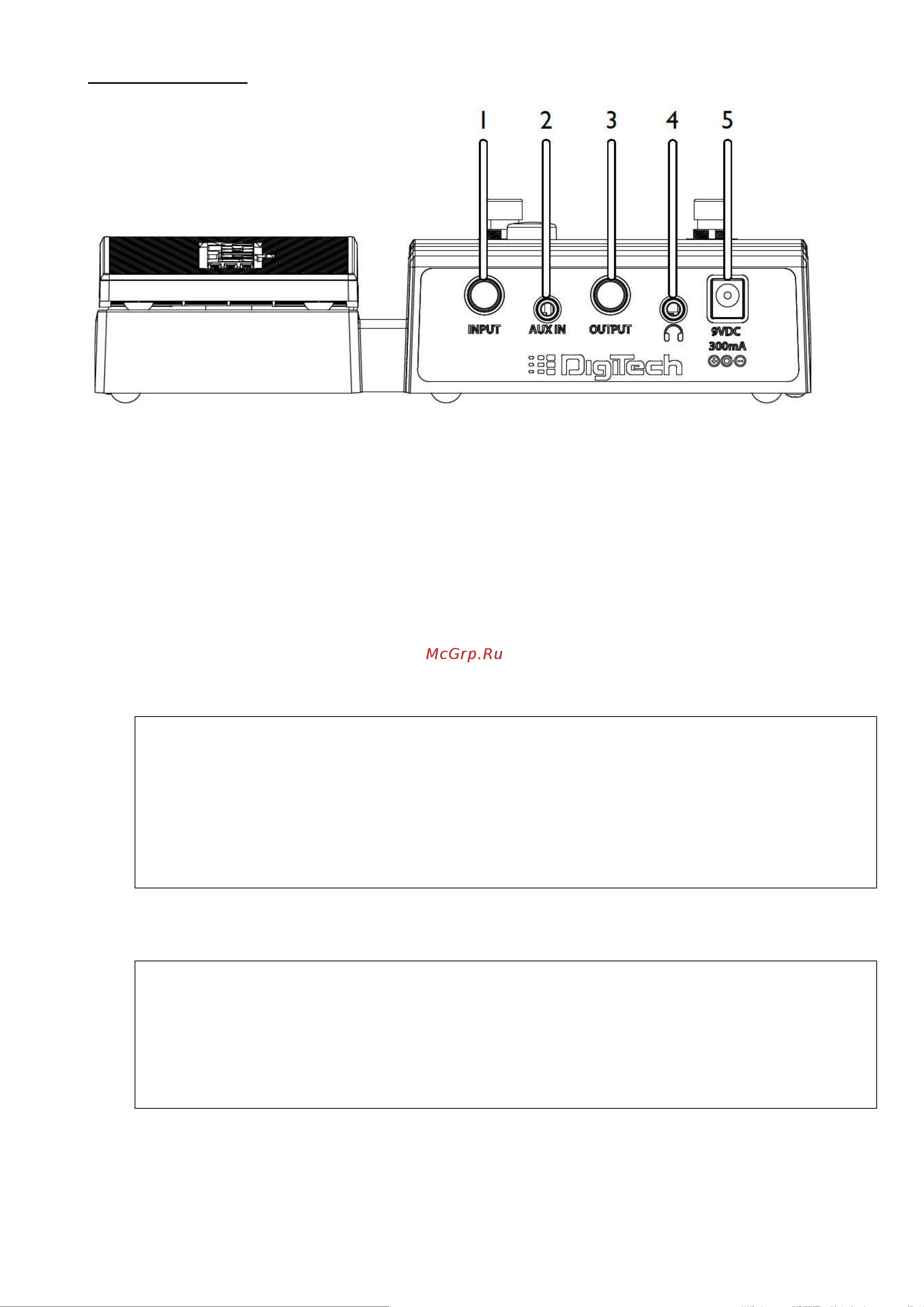

Задняя панель

1. ВХОДНОЙ РАЗЪЁМ (INPUT)

Подключите вашу гитару инструментальным кабелем с разъёмами 1/4” к этому разъёму.

2. ЛИНЕЙНЫЙ ВХОД (AUX IN)

Используя 1/8” кабель подключите выходной разъём вашего mp3-плейера (или другого

источника) к этому разъёму и играйте вместе с вашими любимыми исполнителями. Для

настройки баланса громкостей между записью и гитарой используйте регуляторы уровня на

вашем плейере и мастер громкости (Master Level) на процессоре.

3. ВЫХОДНОЙ РАЗЪЁМ (OUTPUT)

Данный 1/4" TRS разъём поддерживает работу процессора как в моно, так и стерео режимах.

Подключите процессор к гитарному усилителю используя стандартный инструментальный кабель

(моно), или к стерео входу микшерного пульта или устройству звукозаписи через разветвитель

(кабель Yтипа).

Примечание. Режим работы процессора (моно или стерео) через выходы Output и выход для

наушников определяется типом подключенного в разъём Output коннектора. Если в разъём

подключен стандартный инструментальный кабель, то процессор работает в моно режиме для

подключения в гитарный усилитель. Если разъём не подключен, то система конфигурируется для

работы в стерео режиме через разъём для подключения наушников. Процессор также может

работать в стерео режиме через разъём Output. Для получения подробностей обратитесь к

разделам “Диаграммы подключения” и “Работа в стерео и моно режимах”.

4. РАЗЪЁМ ДЛЯ НАУШНИКОВ

Подключите ваши наушники коннектором 1/8” TRS этому разъёму. Этот выход оптимизирован для

работы с наушниками сопротивлением 60 Ом или меньше.

Примечание. Когда наушники подключены к этому разъёму, автоматически активируется

функция моделирования работы гитарного кабинета (SCC) для того, чтобы звучание в наушниках

создавало ощущение игры через усилитель. Эта функция не активна для этого выхода при

подключенном кабеле в 1/4" разъёме Output и все выходы настроены для работы в моно

режиме. Для получения подробностей обратитесь к разделам “Моделирование гитарного

кабинета (SCC)” и “Работа в стерео и моно режимах”.

5. РАЗЪЁМ ПИТАНИЯ

Подключите к этому разъёму входящий в комплект поставки процессора адаптер питания

PS0913DC.
