Digitech ELEMENT MULTI-EFFECT PROCESSOR [9/36] Подключение к гитарному усилителю в стерео режиме
![Digitech ELEMENT MULTI-EFFECT PROCESSOR [9/36] Подключение к гитарному усилителю в стерео режиме](/views2/1991393/page9/bg9.png)

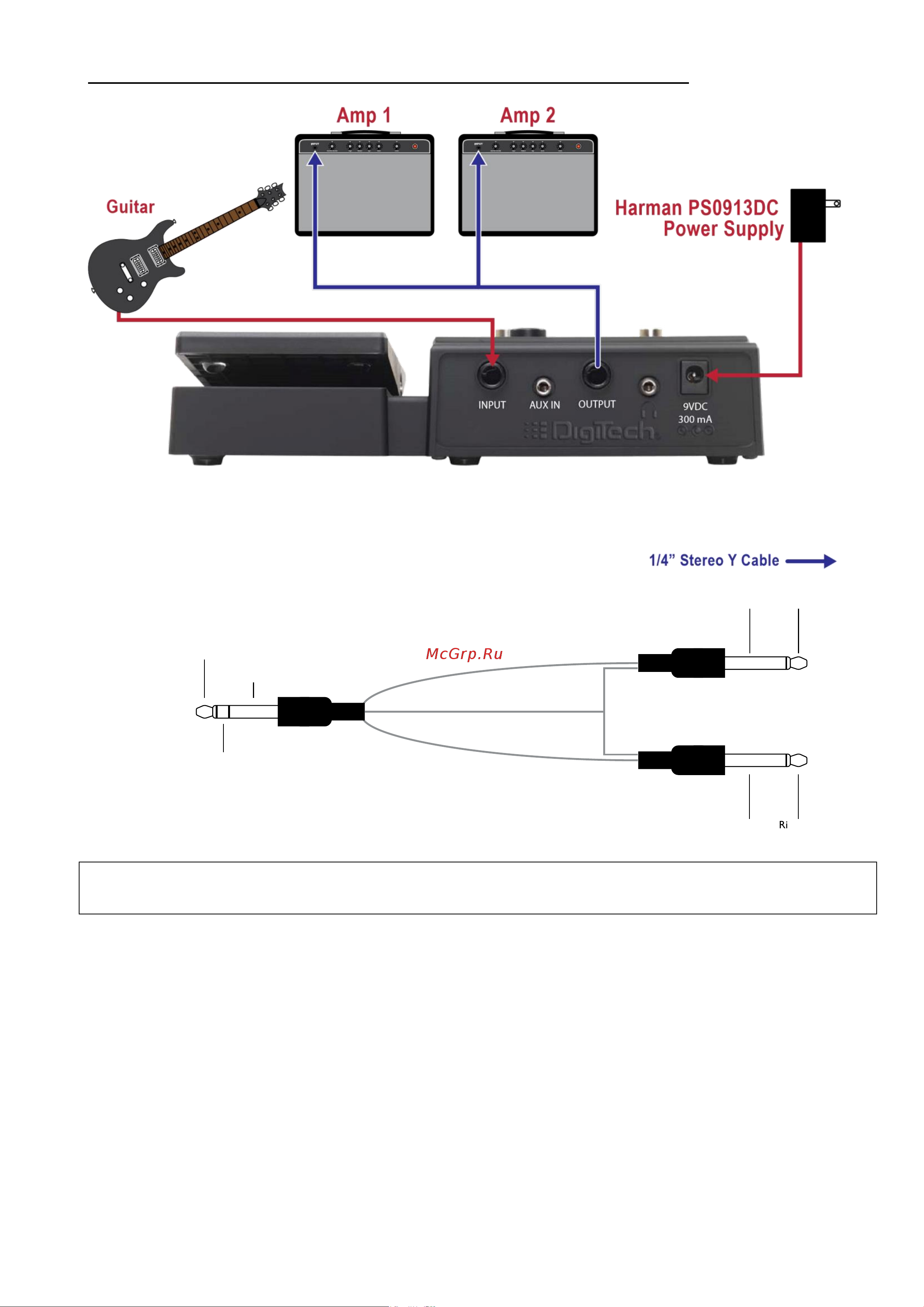

Подключение к гитарному усилителю в стерео режиме
Примечание. Данная схема предполагает предварительную перенастройку выходного разъёма OUTPUT
для работы в стерео режиме. Подробности в разделе “Работа в стерео и моно режимах”.
/4” Stereo Y Cable
1
Left (+)
Right (+)
Ground (-)
Ground (-)
Left (+)
Right (+)
Left
Channel
Right
Channel
Ground (-)
Left (+)
Right (+)
Ground (-)
