Digitech ELEMENT MULTI-EFFECT PROCESSOR [8/36] Диаграммы подключения
![Digitech ELEMENT MULTI-EFFECT PROCESSOR [8/36] Диаграммы подключения](/views2/1991393/page8/bg8.png)
Диаграммы подключения
Прежде чем подключить процессор Element / Element XP к усилителю, рекомендуется убрать уровень
громкости усилителя до минимального значения. Убедитесь, что питание процессора и усилителя
отключено. Для включения/отключения процессора Element / Element XP, подсоедините/отсоедините
разъём адаптера питания к процессору. После того, как все разъёмы соединены, и питание подключено,
плавно увеличьте громкость усилителя до желаемого уровня.

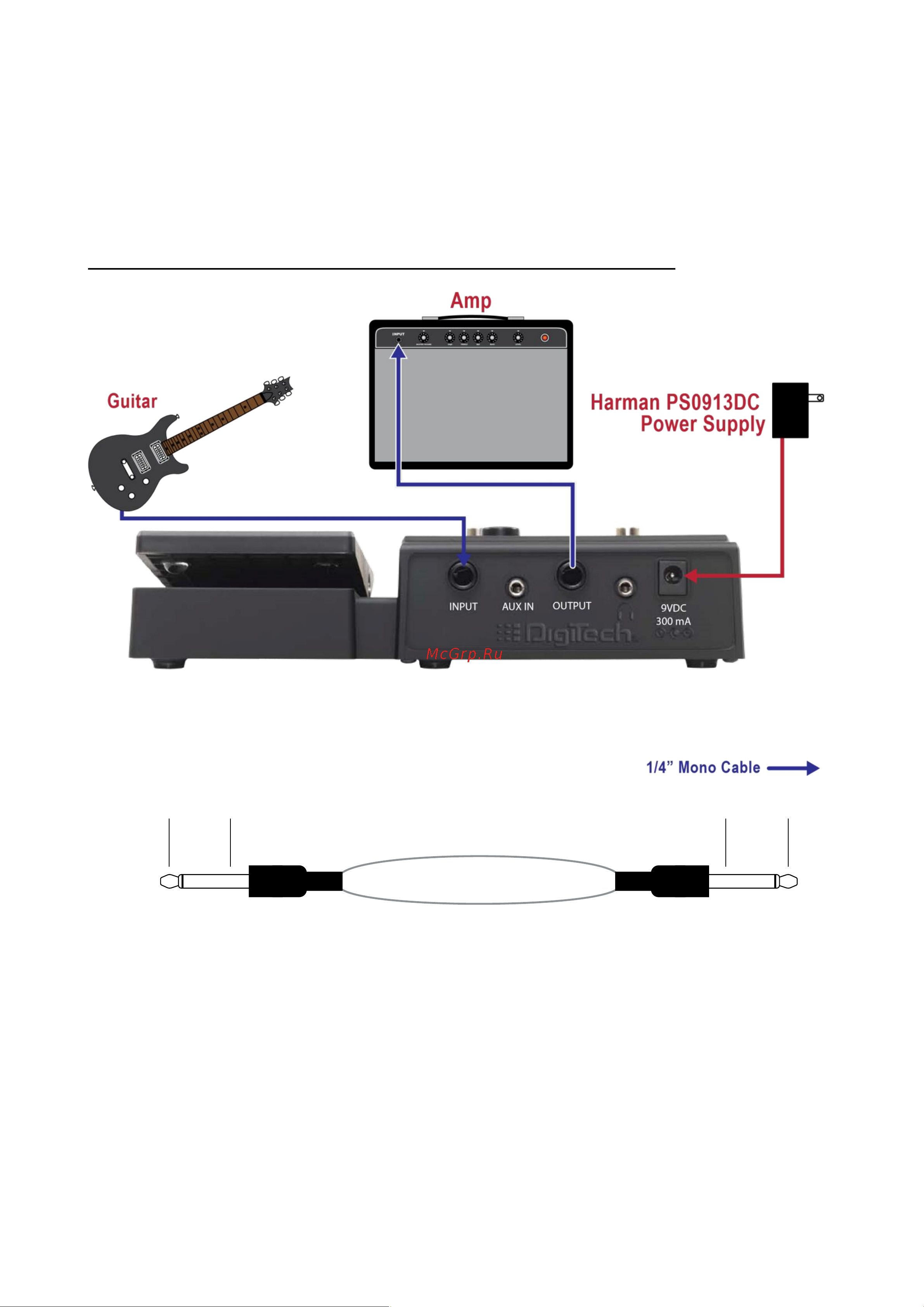

Подключение к гитарному усилителю в моно режиме
Hot (+) Ground () 1/4” Mono Cable Ground () Hot (+)
Ground (-)
