29
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

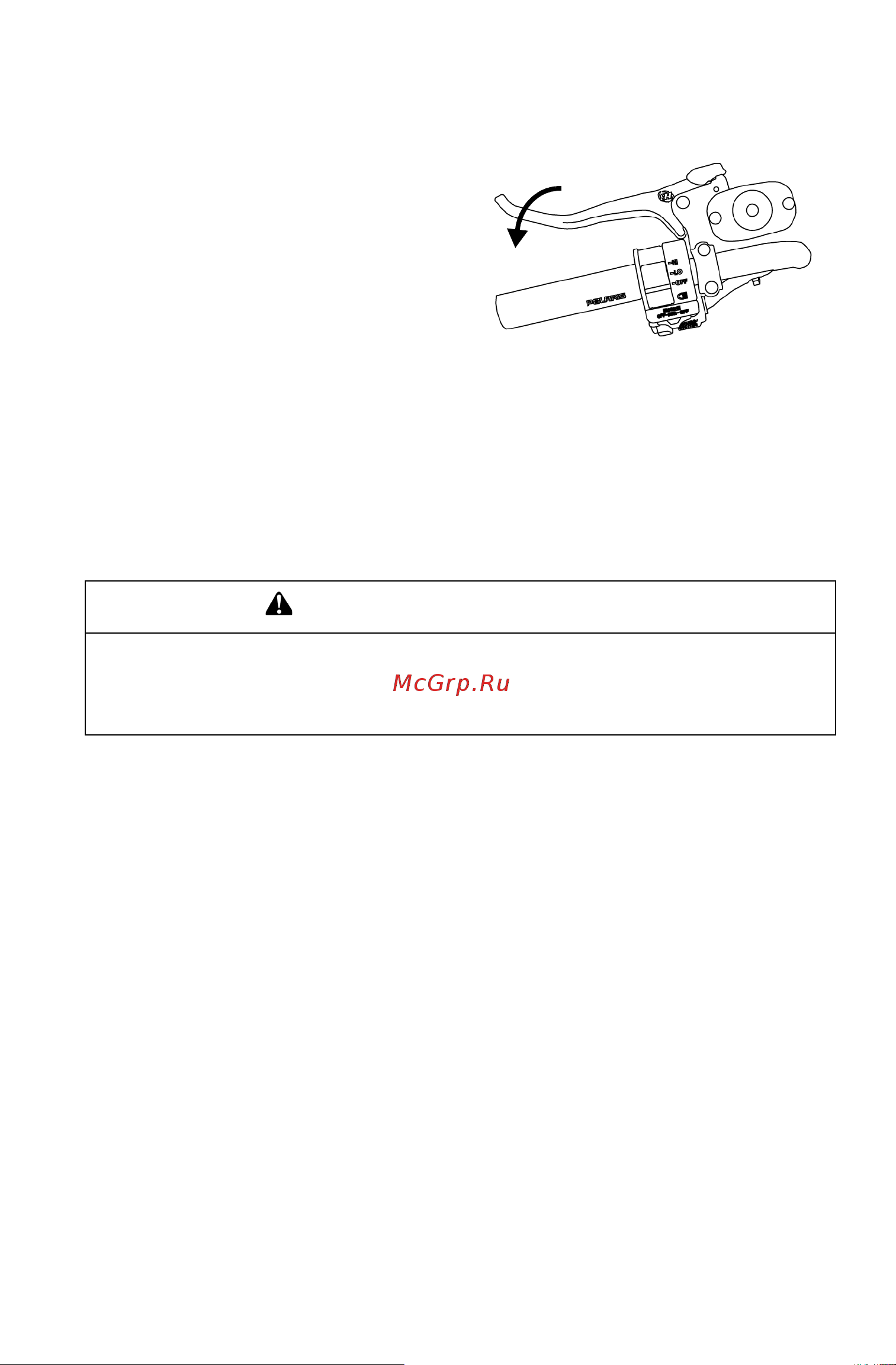

Рычаг тормоза
Передние и задние тормоза
приводятся в действие нажатием
на рычаг тормоза в направлении
к рукоятке руля. Передние и
задние тормоза — дисковые, с
гидравлическим приводом,
управляются одним рычагом.
Перед поездкой проверьте ход
рычага тормоза и уровень
тормозной жидкости в главном
цилиндре. При нажатии рычаг тормоза должен оказывать заметное
сопротивление. «Проваливание» рычага указывает на уте
чку
тормозной жидкости или низкий уровень тормозной жидкости в
главном цилиндре. Долейте тормозную жидкость до нормы перед
началом движения. Для правильной диагностики и ремонта
тормозной системы обратитесь к дилеру Polaris.
ПРЕДОСТЕРЕЖЕНИЕ
Эксплуатация мотовездехода с «проваливающимся» рычагом тормоза
ЗАПРЕЩЕНА. Эксплуатация мотовездехода с «проваливающимся» рычагом
тормоза влечет потерю тормозного эффекта, что в свою очередь может
привести к несчастному случаю.
