Polaris SPORTSMAN 800 EFI (2012) [36/125] Информационный дисплей
![Polaris SPORTSMAN 800 EFI (2012) [36/125] Информационный дисплей](/views2/2009859/page36/bg24.png)
36
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И
МЕХАНИЗМЫ
Прибор

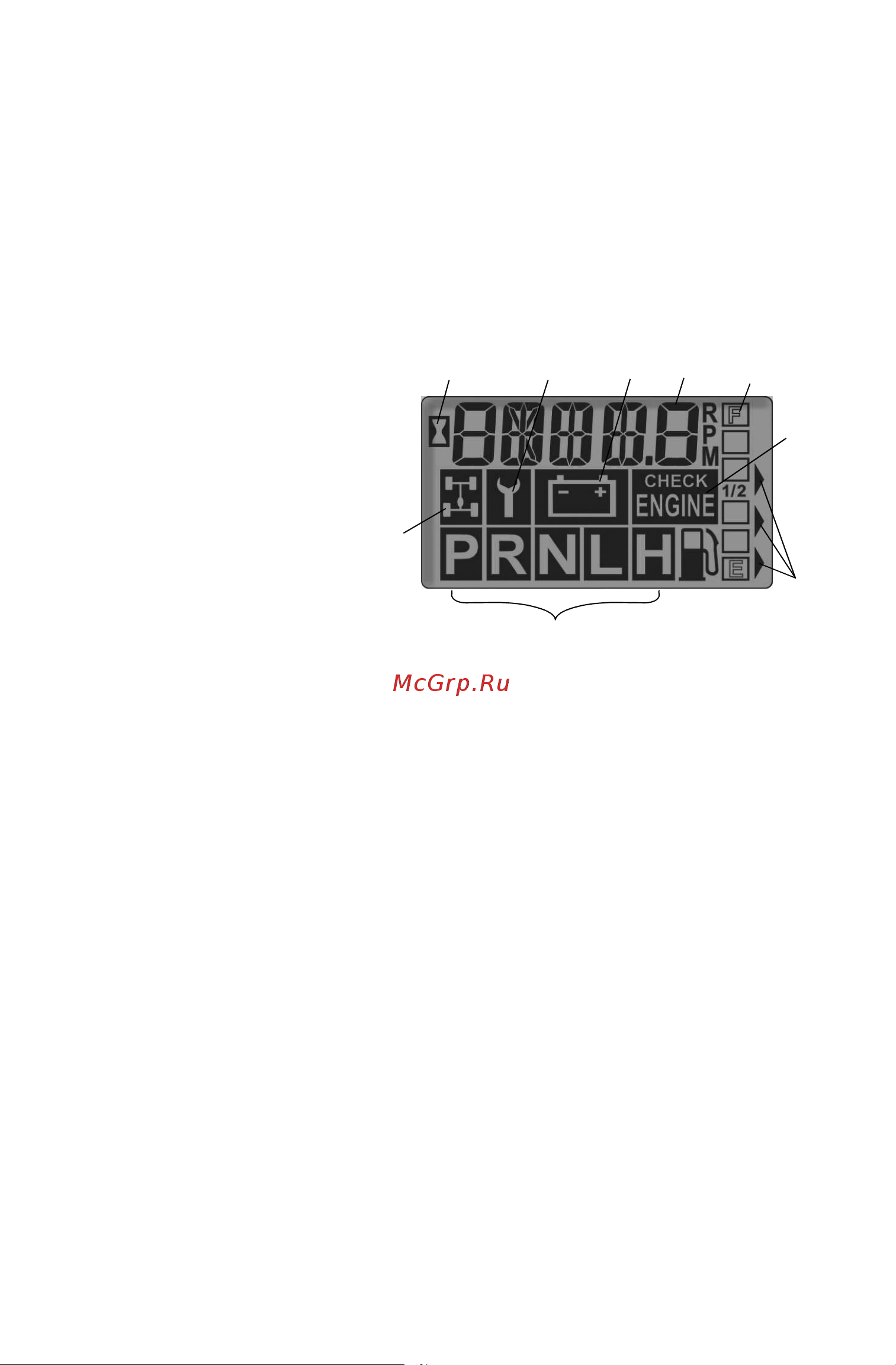

Информационный дисплей
Информационный центр расположен в нижней части приборной
панели. При запуске двигателя все сегменты информационного
центра высветятся на 2,5 секунды. Если элементы не включаются
возможно включился защитный режим. Обратитесь к Дилеру.
1. Индикатор режима –
Данный индикатор
отображает положение
рычага переключения
режимов трансмиссии :
H = Повышенная
передача L =
Пониженная передача N
= Нейтральная передача
R = Передача заднего
хода P = Парковочная
2. Индик
атор AWD – этот
индикатор загорается, когда включена электрическая часть
системы привода на все колеса.
3. Индикатор счетчика моточасов
4. Индикатор интервала между ТО/режим диагностики
5. Индикатор низкого или высокого напряжения – Это
предупреждение обычно указывает на то, что частота вращения
коленчатого вала, недостаточна для нормального заряда
батареи. Это обычно происходит, на холостом хо
ду и большом
количестве включенных потребителей.
6. Одометр/Тахометр/Счётчик суточного пробега/Счётчик
моточасов/Часы
7. Указатель уровня топлива
8. Предупредительный индикатор проверки двигателя – этот
индикатор служит для двух целей. Если двигатель перегрелся,
то появится надпись HOT. Это слово также появится в случае,
если произошли неполадки в системе электронного впрыска.
Не эксплуатируйте мотовездеход, ес
ли высветилось данное
предупреждение. В результате могут произойти серьёзные
неполадки двигателя.
9. Индикатор режимов работы прибора
1
2
399
9
9
9
9
