ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И
МЕХАНИЗМЫ
Система полного привода AWD
Система автоматического полного привода контролируется
переключателем AWD на руле.
Режим AWD
Когда переключатель находится
в положении OFF, у
мотовездехода ведущими
являются задние колеса; в
положении ON задействована
система полного привода AWD, и
загорается индикатор AWD .
В режиме AWD, передний
привод будет подключаться
автоматически, когда задние
колес потеряют сцепление с грунтом. Когда сцепление
восстанавливается, передний привод автоматически отключается.
ПОДСКАЗКА:Кнопка override позволяет включать режим AWD при
движении задним ходом. См. стр. 26.
Включение режима AW D
Во время движения мотовездехода переключатель AWD можно включать
и выключать.
Электронная система управления блокирует включение полного привода
до тех пор, пока обороты двигателя не превысят 3100 об/мин.
Режим полного привода остается включенным до тех пор, пока не будет
отключен переключателем AWD.
Если переключатель выключен когда все 4 колеса заблокированы, то
полный привод останется включенным до тех пор, пок
а не возобновится
сцепление задних колес с дорогой.
Всегда включайте режим AWD заблаговременно до попадания в
ситуацию, где полный привод будет необходим. Если задние колеса
проскальзывают, перед включение режима AWD полностью сбросьте
обороты коленчатого вала до холостых.
ПРЕДОСТЕРЕЖЕНИЕ
Конструктивно детали переднего редуктора принимают чрезмерную
разрушающую нагрузку лишь в случае выполнения резких маневров
на твердом покрытии в режиме AW D и в случае включения режима
AWD в момент проскальзования задних колес. Для того, чтобы
избежать повреждений - не выполняйте резкие маневры на твердом
грунте и не включайте режим AW D при пробуксовке колес.

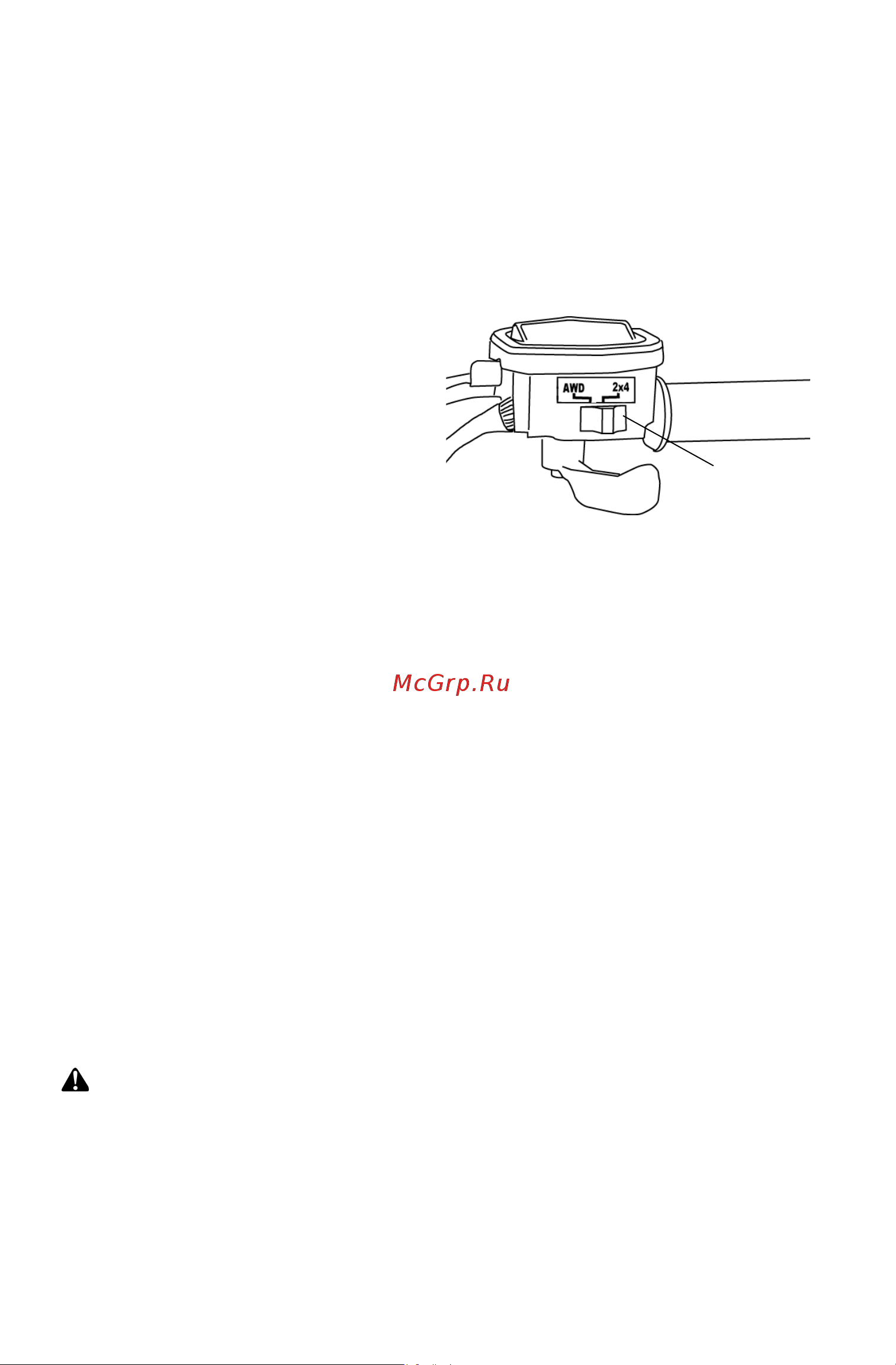

Переклю
