33
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И
МЕХАНИЗМЫ

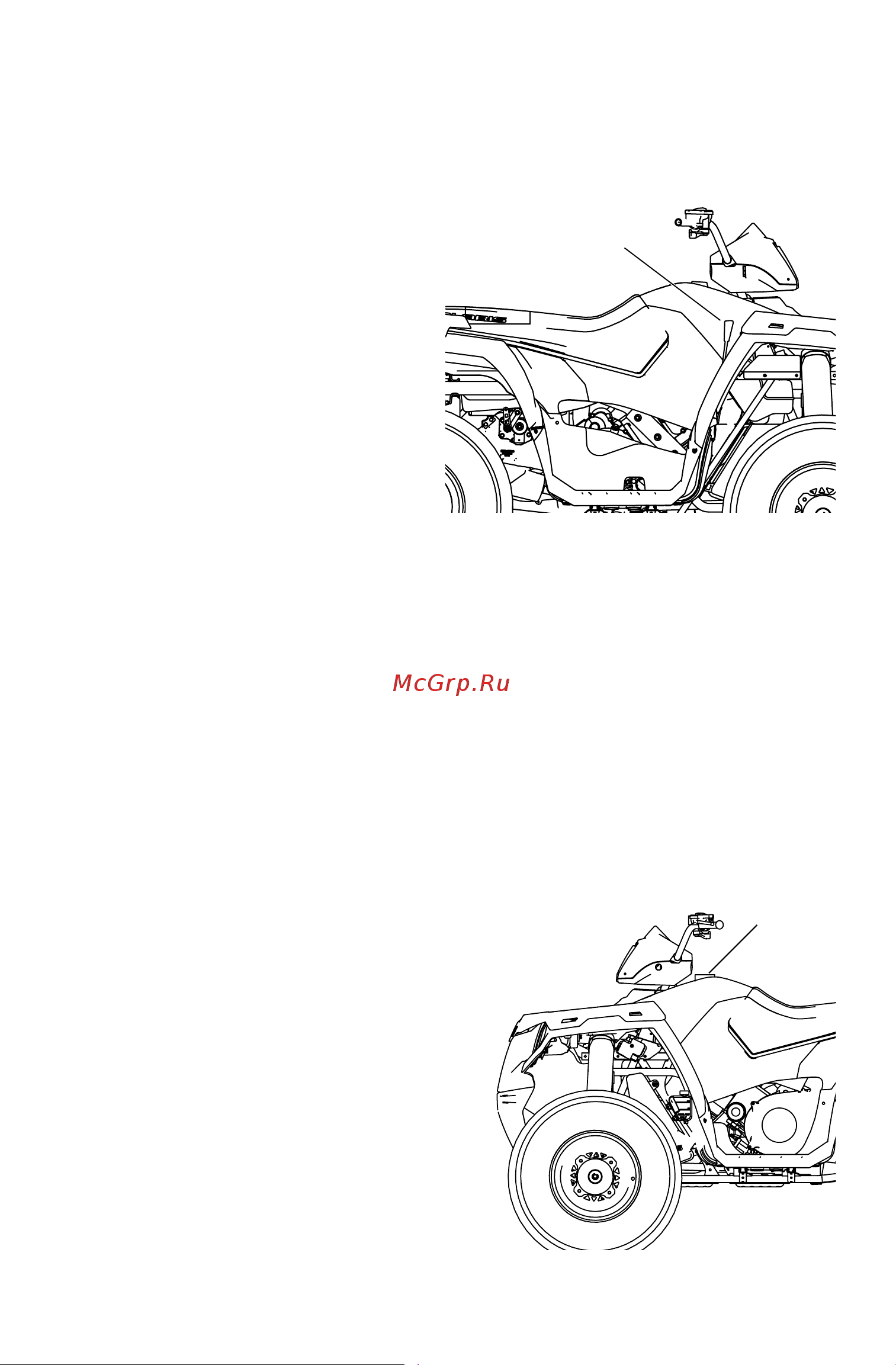

Рукоятка выбора режима трансмиссии
Рычаг переключения передач
расположен с правой стороны
мотовездехода.
H: повышающая передача
L: понижающая передача
N: нейтральная передача
R: задняя передача
P: парковочная передача
Остановите мотовездеход и, в
то время как двигатель
работает на холостых
оборотах, включите рычагом нужную передачу.
ЗАМЕЧАНИЕ:Не переключайте передачу при работе двигателя на
оборотах выше оборотов холостого хода или во время
движения мотовездехода
.
При постановке машины на стоянку оставьте передачу включенной
и задействуйте стояночный тормоз.
Срок службы ремня вариатора
Для увеличения ресурса ремня включайте низшую передачу только
при необходимости передать большое тяговое усилие или при
движении со скоростью не более 11 км/ч в течение длительного
времени.
Крышка топливного
бака
Всегда заливайте топливо в бак
только при выключенном
двигателе, вне помещений или в
хорошо проветриваемом
помещении. Квадроцикл должен
располагаться горизонтально.
Крышка заливной горловины
бензобака Крышка расположена
непосредственно под рулем.
Используйте неэтилированный
бензин с минимальным
октановым числом 95.
Рычаг
К
рышка
топливного
бака
