70
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Замена масла и фильтра
Меняйте масло в соответствии с интервалами, указываемыми в
таблице регламента технического обслуживания, начинающейся на
стр. 62. При замене масла необходимо заменять масляный фильтр.
1. Расположите технику на ровной поверхности.
2. Запустите двигатель. Дайте ему поработать 2 минуты на холо-
стых оборотах.
3. Выключите двигатель.
4. Очистите область вокруг слив-
ной пробки.
5. Расположите емкость для
использованного масла по
д
сливной пробкой.
6. Снимите сливную пробку.
Полностью слейте масло.
ОСТОРОЖНО!Горячее масло может
вызвать ожоги. Не допускайте контакт
с горячим маслом.
7. Установите новое уплотне-
ние. Уплотняющие поверхно-
сти сливной пробки и коробки
передач должны быть
чистыми, без задиров, вмятин
или царапин.
8. Установит е сливную пробку.
Затяните моментом от 19 до
23 Нм.
9. Отсоедините нижний шланг подачи масла, отверните штуцер
фильтра масляного бака Очистите фитинг. На резьбу штуцера
нанесите герметик LOCTITE PSTTM 505 или PTFE.
10. Установит е штуцер масляного бак
а, поверните его по часовой
стрелке, как минимум, на 2 1/2 оборота по резьбе бака. Штуцер
должен быть выровнен по метке на стенке масляного бака.
Соблюдайте момент затяжки. Момент затяжки штуцера масля-
ного бака. 34 Нм.
11. Установит е на место нижний шланг подачи масла.

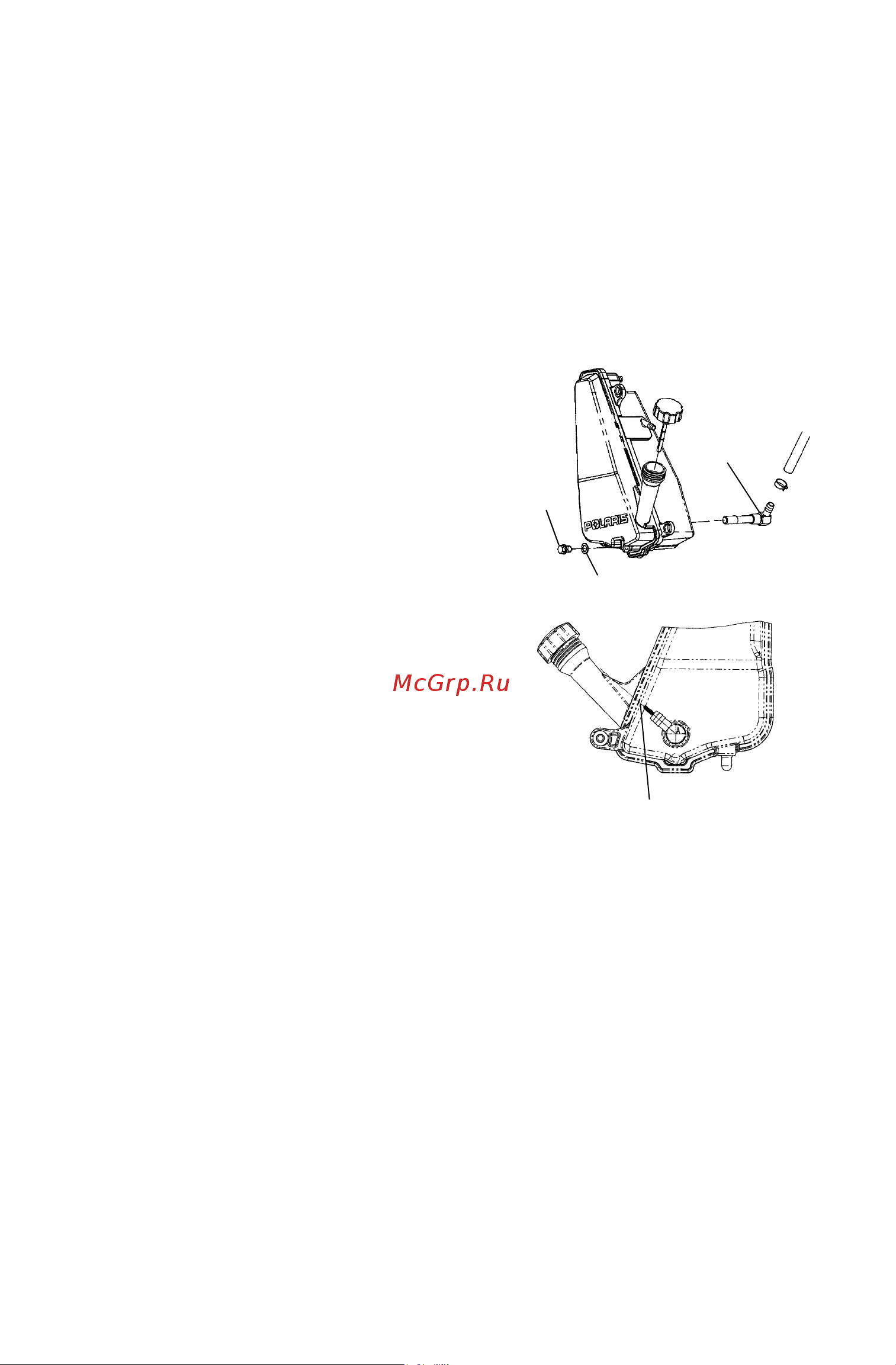

Сливная
пробка
Фитинг
Новая уплотнительная про-
кладка
Метка совмещения
