89
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары

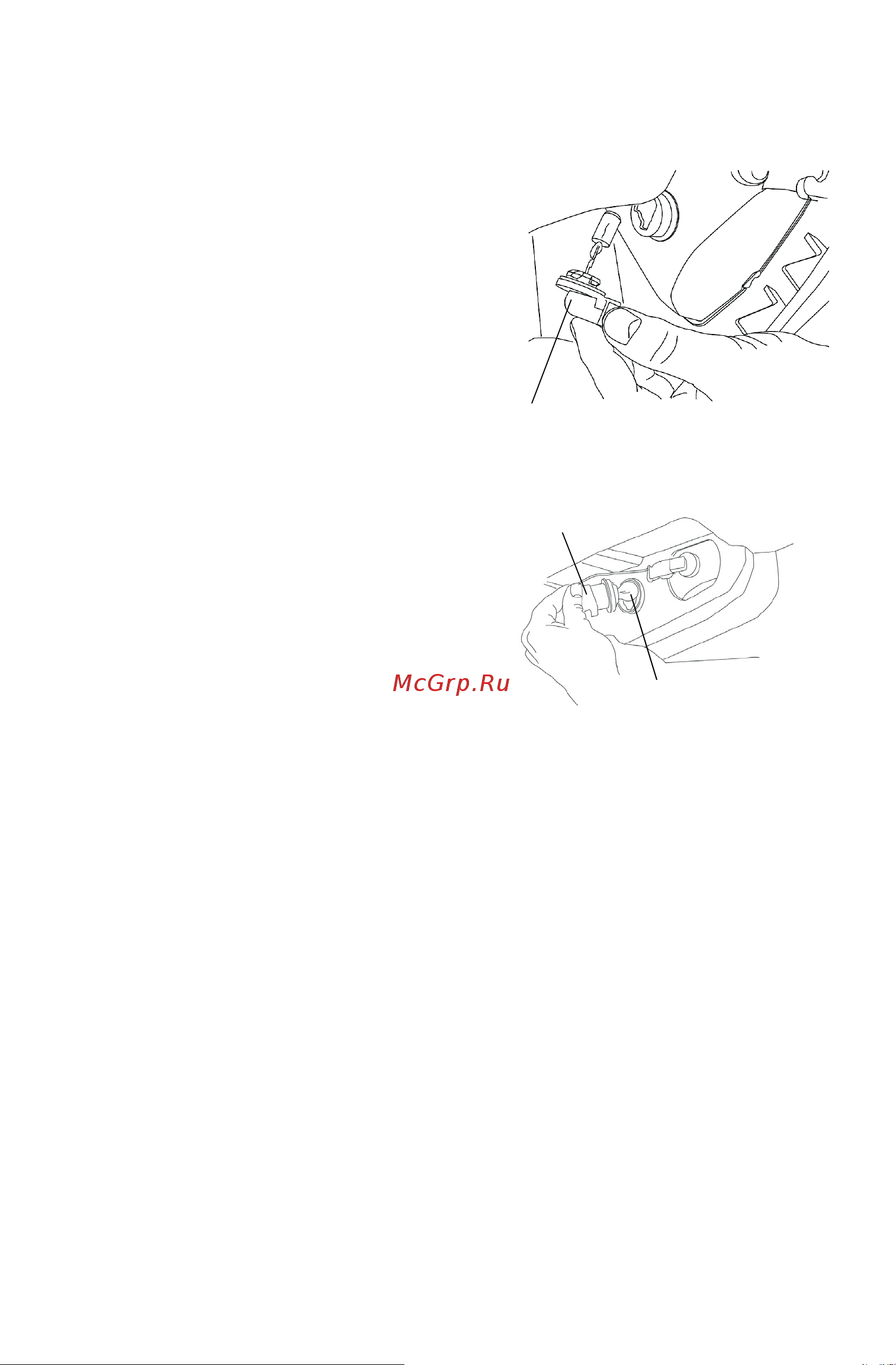

Замена ламп ближнего света
1. Отверните против часовой
стрелке заднюю часть фары.
Достаньте проводку и лампу из
корпуса фары.
2. Замените лампу.
3. Установите проводку обратно.
4. Заверните заднюю часть фары,
вращая ее по часовой стрелке.
Замена ламп задних фар/
стоп-сигналов
1. Снимите коннектор с фары.
2. Поверните лампу против
часовой стрелки, чтобы
снять.
3. Нанесите диэлектрическую
смазку на контакты. Устано-
вите лампу в корпус.
4. Установите коннектор на
место.
5. Проверьте работу фар.
Проводка
Коннектор
Лампа
