ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Воздушный фильтр
1. Снимите сиденье.
2. Снимите крышку воздуш-
ного фильтра открутив
винты и сняв фиксаторный
ремень.
3. Отпустите хомут и снимите
фильтр
4. Снимите тканевый пре-
фильтр с воздушного филь-
тра, промойте его в
мыльной воде и высушите.
Промойте его в мыльной
воде, затем тщательно про-
мойте его от мыла и высу-
шите.
5. Установите пре
фильтр на воздушный фильтр. При необходимо-
сти замените воздушный фильтр.
6. Установите фильтр и хомут фильтра. Не перетягивайте хомут
т.к. возможно повреждение фильтра.
7. Установите крышку воздушного фильтра и сиденье.

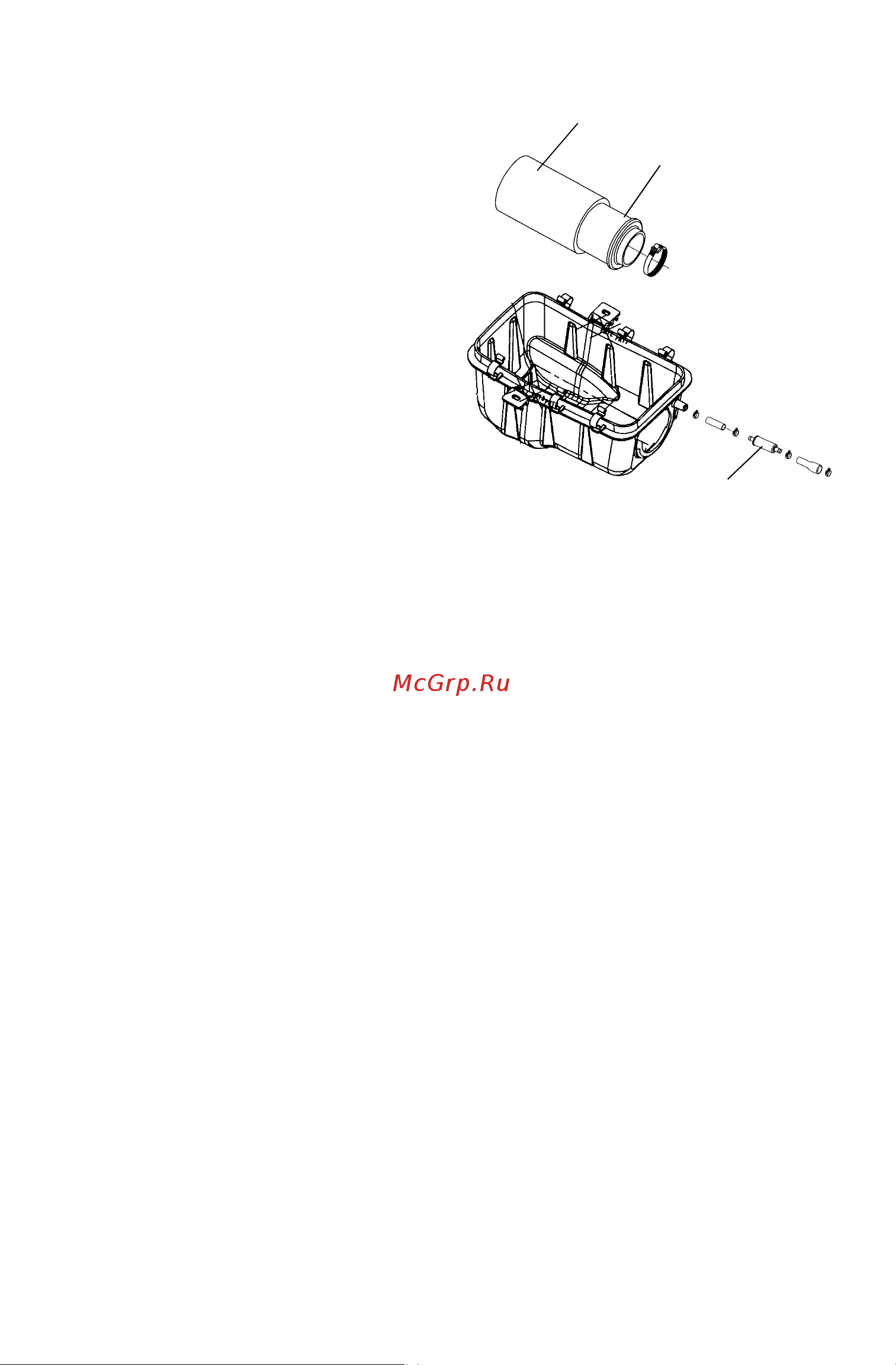

Фильтр
Префильтр
Вентиляция
картера.
