![Polaris SPORTSMAN 500 H.O. (2013) [87/130] Фары](/img/pdf.png)
Polaris SPORTSMAN 500 H.O. (2013) [87/130] Фары
![Polaris SPORTSMAN 500 H.O. (2013) [87/130] Фары](/views2/1965058/page87/bg57.png)
87
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары

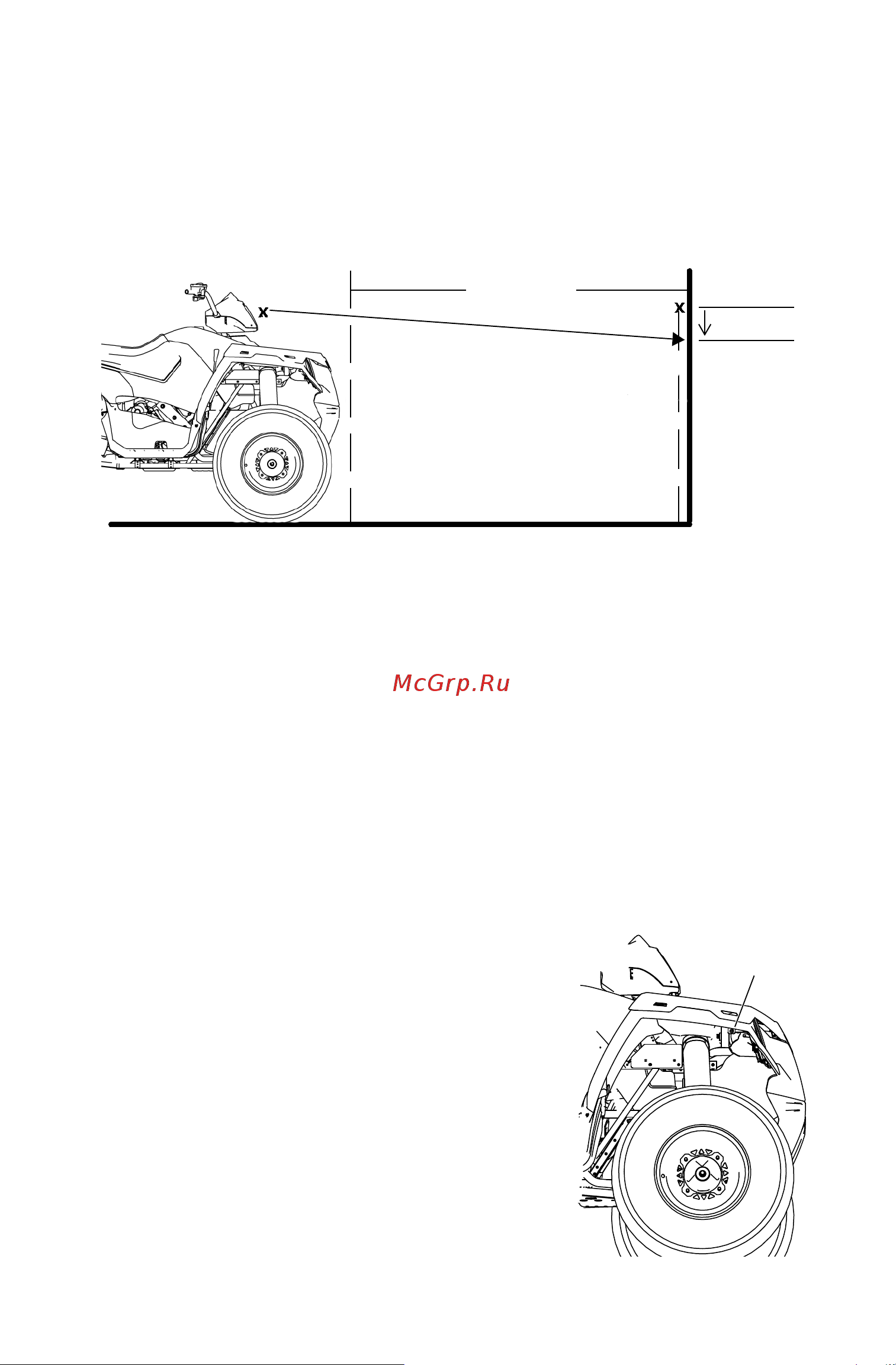

Регулировка дальнего света
Фару дальнего света можно отрегулировать в вертикальной плоско-
сти в небольшом диапазоне. Используйте данную специальная про-
цедура для регулировки.
1. Установите квадроцикл на ровной горизонтальной площадке
перед вертикальной стеной на расстоянии 7,6 метра от стены.
Включите парковочную передачу.
2. Измерьте расстояние от земли до центра фары и сделайте
отметку на стене на этом ур
овне.
3. Запустите двигатель и включите дальний свет.
4. Наблюдайте пучок света фары на стене. Наиболее яркая часть
светового пятна должна быть на 5 см ниже метки, оставленной
на стене. Измерение должно производится, когда водитель
сидит на сиденье.
5. Регулировочный винт расположен с правой стороны корпуса
фары. Отрегулируйте фару вращая регулятор.
Регулировка ближнего света
фар
Фары ближнего света можно отрегули-
ровать в вертикальной плоскости в
небольшом диапазоне.
1. Ослабьте винт расположенный сзади
на фаре.
2. Переместите фару в необходимое
положение.
3. Затяните винт.
7.6 м
5 см
Винт
Philips
