101
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

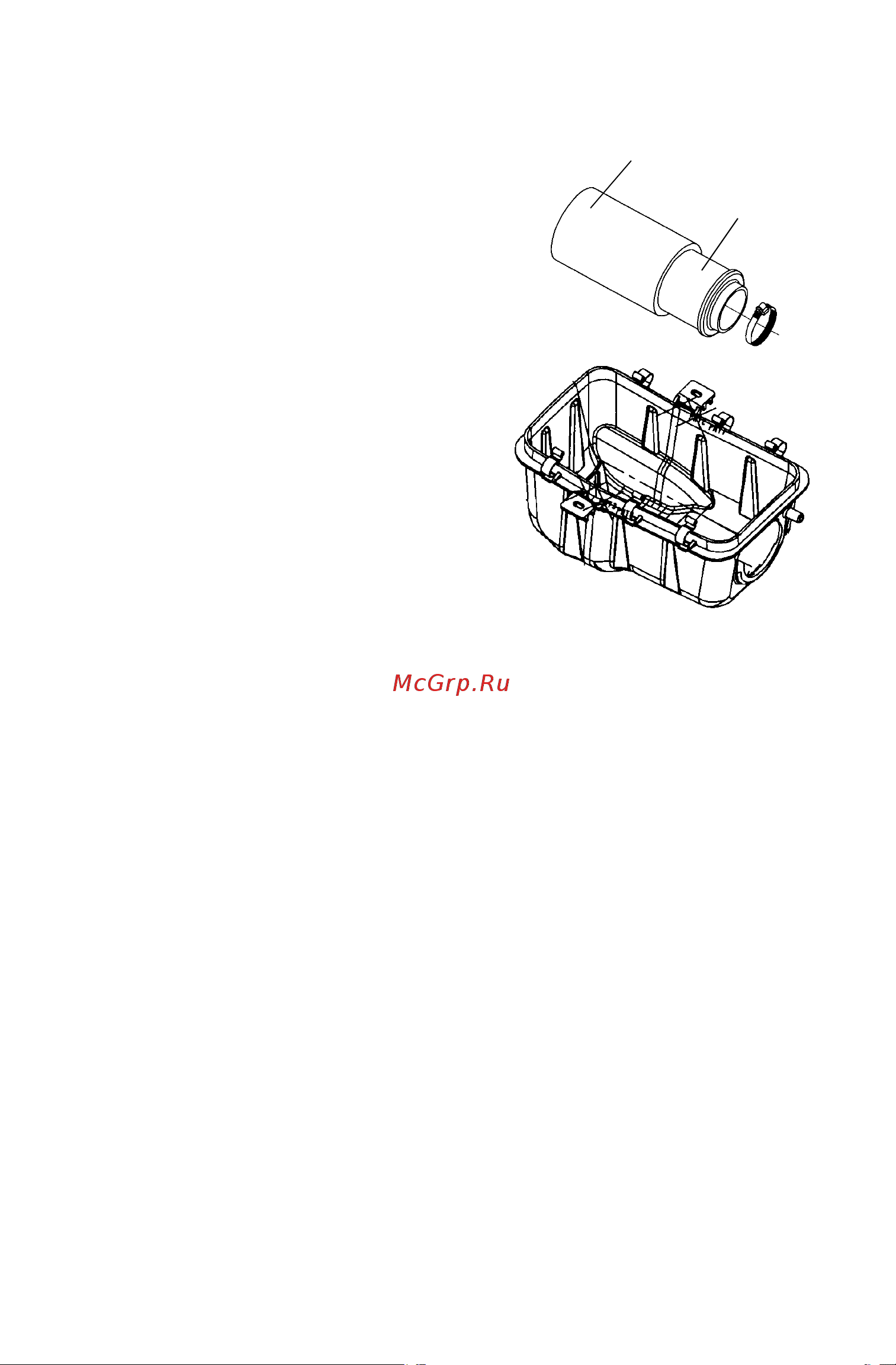

Воздушный фильтр
1. Снимите сиденье.
2. Снимите крышку воздушного
фильтра открутив винты и
сняв фиксаторный ремень.
3. Отпустите хомут и снимите
фильтр
4. Снимите тканевый префильтр
с воздушного фильтра. Про-
мойте его в мыльной воде,
затем тщательно промойте его
от мыла и высушите.
5. Установите префильтр на воз-
душный фильтр. При необхо-
димости замените воздушный
фильтр.
6. Установите фильтр и хомут
фильтра. Не перетягивайте
хомут т.к. возможно повре-
ждение фильтра.
7. Установите крышку воздушного фильтра и сиденье.
Фильтр
Префильтр
