26
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели
Кнопка Mode/Кнопка Оverride
На данном снегоболотоходе присутствует система ограничения
скорости при движение задним ходом, для снятия ограничения
нажмите кнопку Override
ВНИМАНИЕ! Нажатие на кнопку Override при открытой дроссельной
заслонке ведет к потере контроля над транспортным средством и, как
следствие, травмам и гибели людей. Нажимайте кнопку Override только
при закрытой дроссельной заслонке.
Кнопка Override также используется как кнопка MODE для пере-
ключения экранов цифрового прибора. См. стр. 37.
Система полного привода (AWD)
За помощью обращайтесь к дилеру, см. стр. 34.
Включение лебедки
За помощью обращайтесь к дилеру, см. стр. 66.

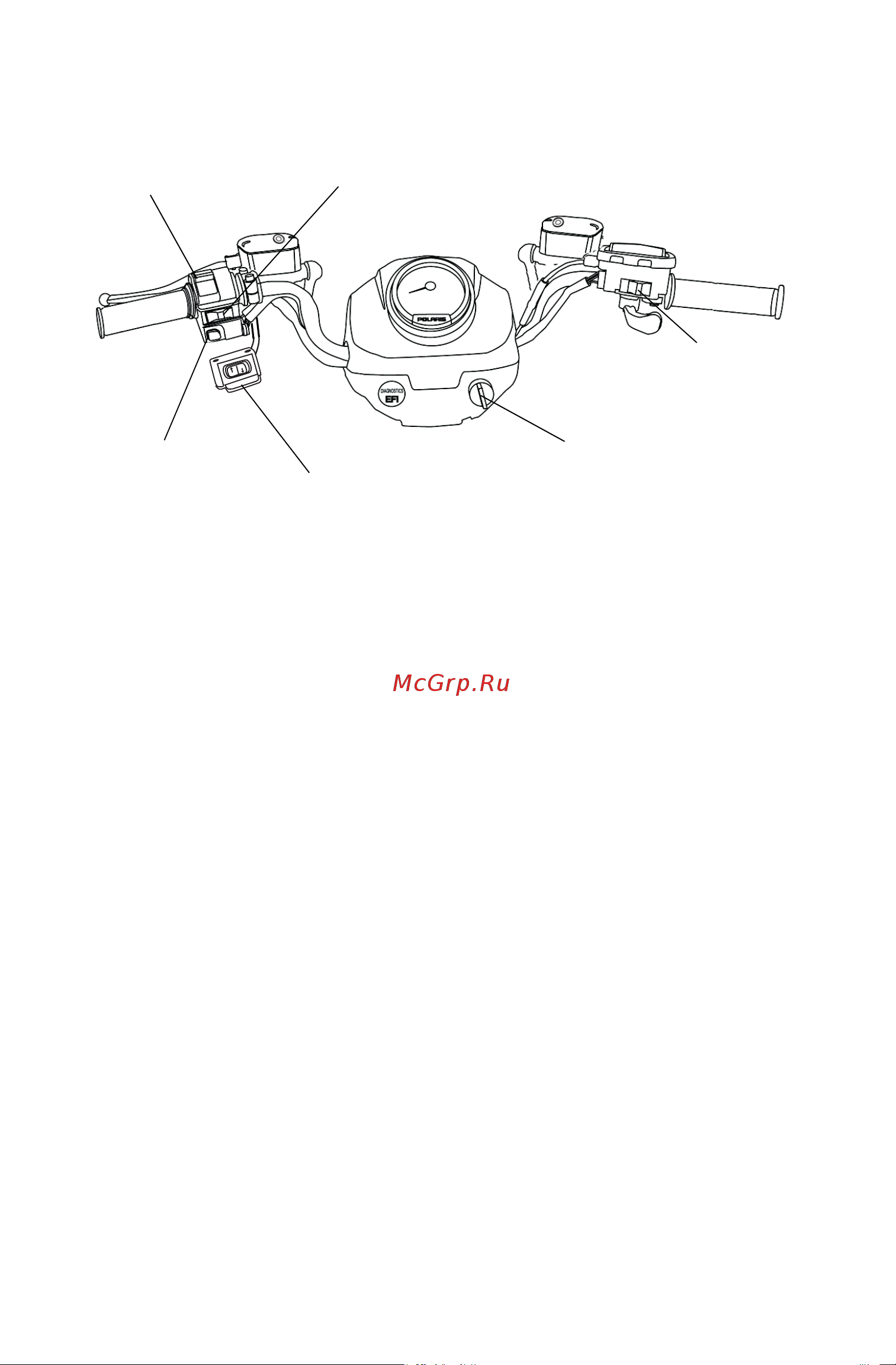

OUT
IN
Переключатель
режимов Mode/
Reverse/
Override
Замок зажигания
Выключатель
двигателя
Переключатель
фар
Переключатель
режима 4х4
Включение
лебедки
