95
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система охлаждения
Радиатор
Чтобы система охлаждения сохраняла способность эффективного
охлаждения двигателя, охлаждающую жидкость необходимо
менять раз в два года.
Заменяйте охлаждающую жидкость всегда, когда система охлажде-
ния сливается для проведения технического обслуживания или
ремонта. При осушении расширительного бачка, проверьте уро-
вень в радиаторе. Долейте жидкость при необходимости.
ОСТОРОЖНО! Вырывающийся пар может причинить сильные ожоги.
Запрещается снимать герметичную крышку на горячем или теплом двига-
теле. Дайте двигателю остыть.
1. Откройте крышку пере-
днего багажного отделения.
2. Снимите винты панели
доступа. Сожмите внешние
края панели, чтобы ее
снять.
3. Снимите крышку радиа-
тора.
4. Используя воронку мед-
ленно долейте жидкость
через горловину радиатора.
5. Установите крышку с кла-
паном вентиляции. Исполь-
зование нештатной крышки
нарушит работоспособность системы охлаждения. Обратитесь
к дилеру для заказа правильной крышки.
6. Установите панель доступа и крышку багажного отделения.

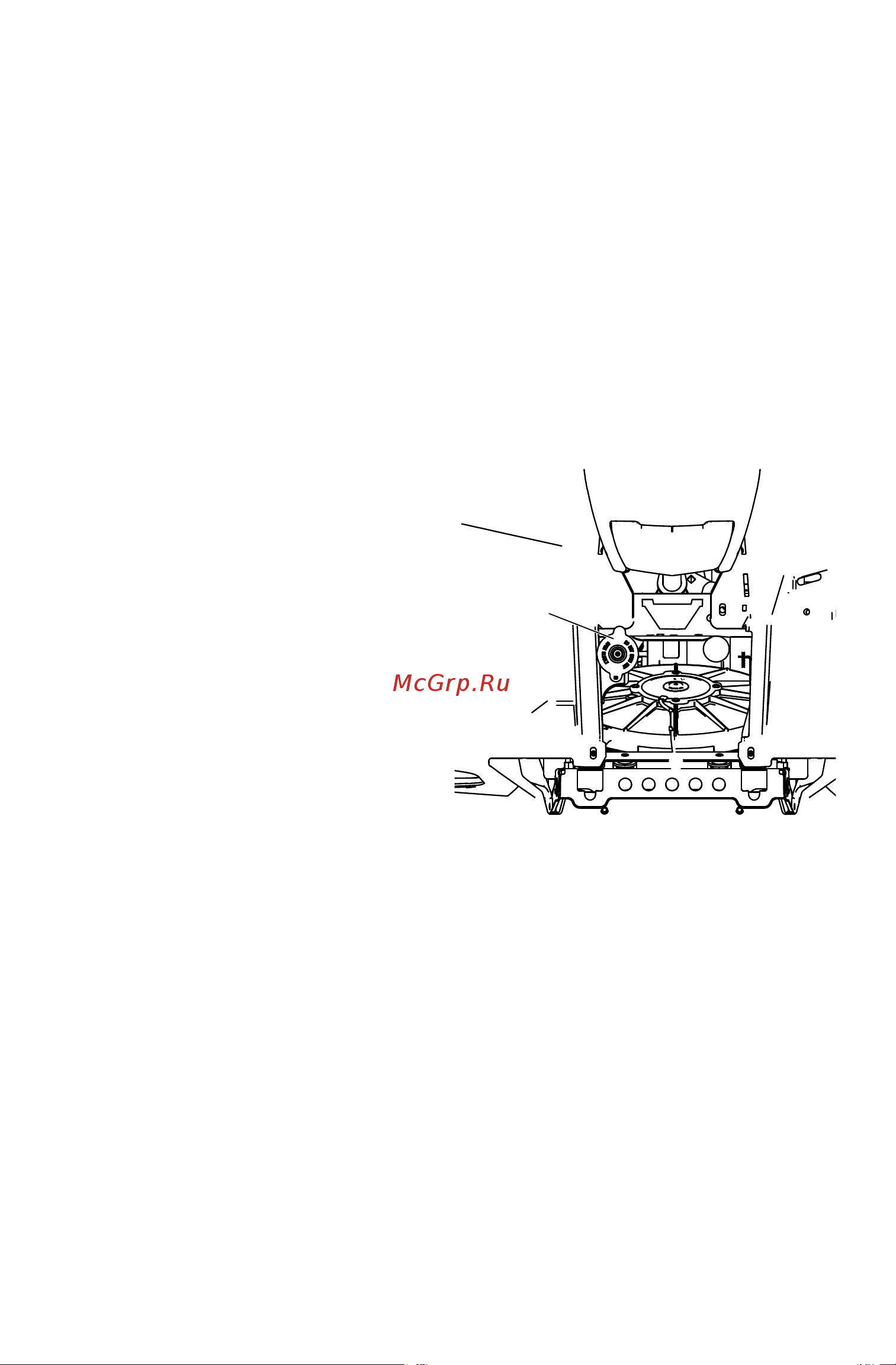

Крышка
радиатора
