105
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

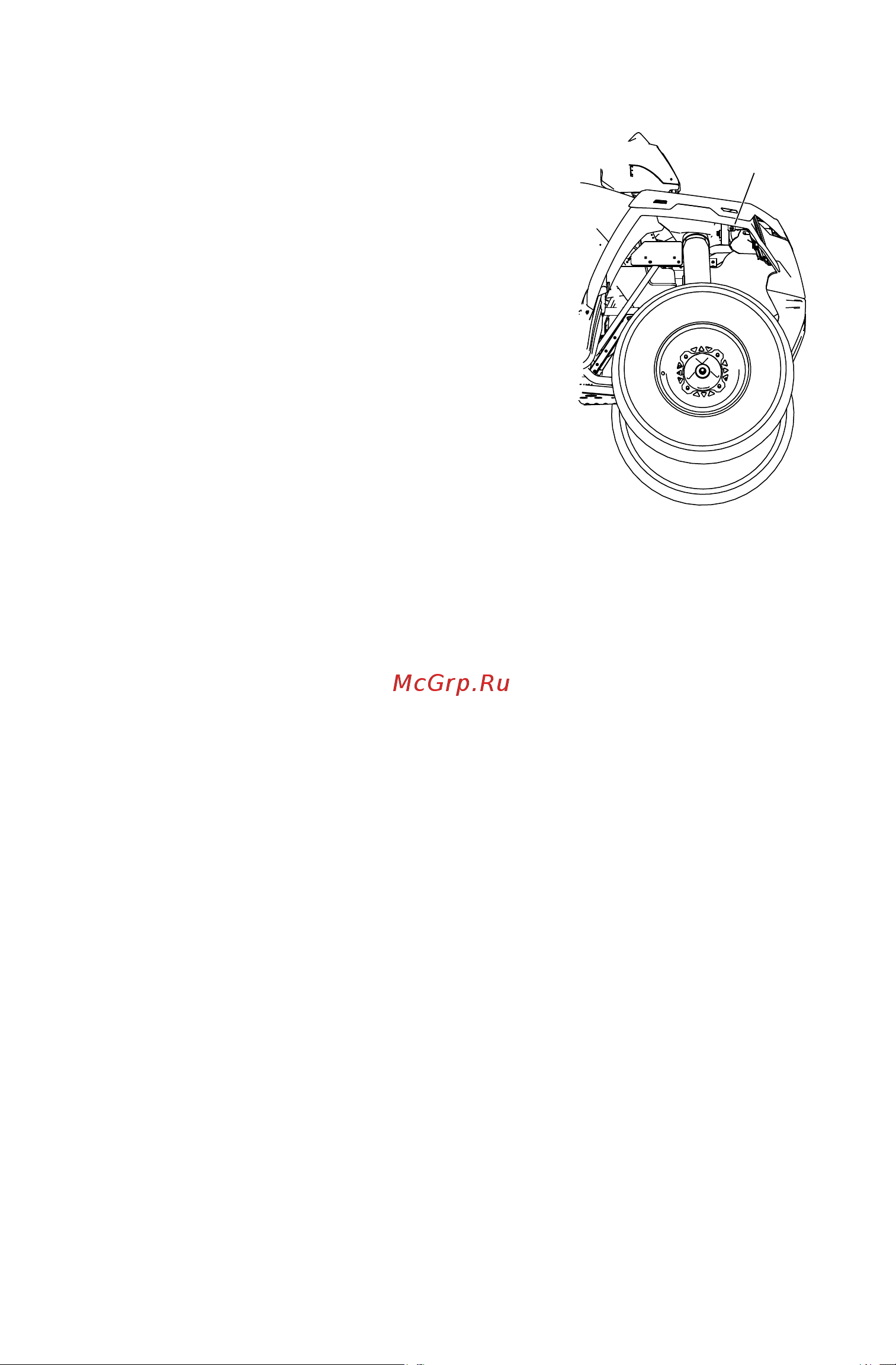

Фары
Регулировка ближнего света
фар
Фары ближнего света можно отрегули-
ровать в вертикальной плоскости в
небольшом диапазоне.
1. Ослабьте винт расположенный сзади
на фаре.
2. Переместите фару в необходимое
положение.
3. Затяните винт.
Винт
Philips
