Тормоза
Ознакомьтесь с правилами техники безопасности на стр. 75.
Если эффективность стояночного тормоза снизилась, необходимо произвести
его регулировку.

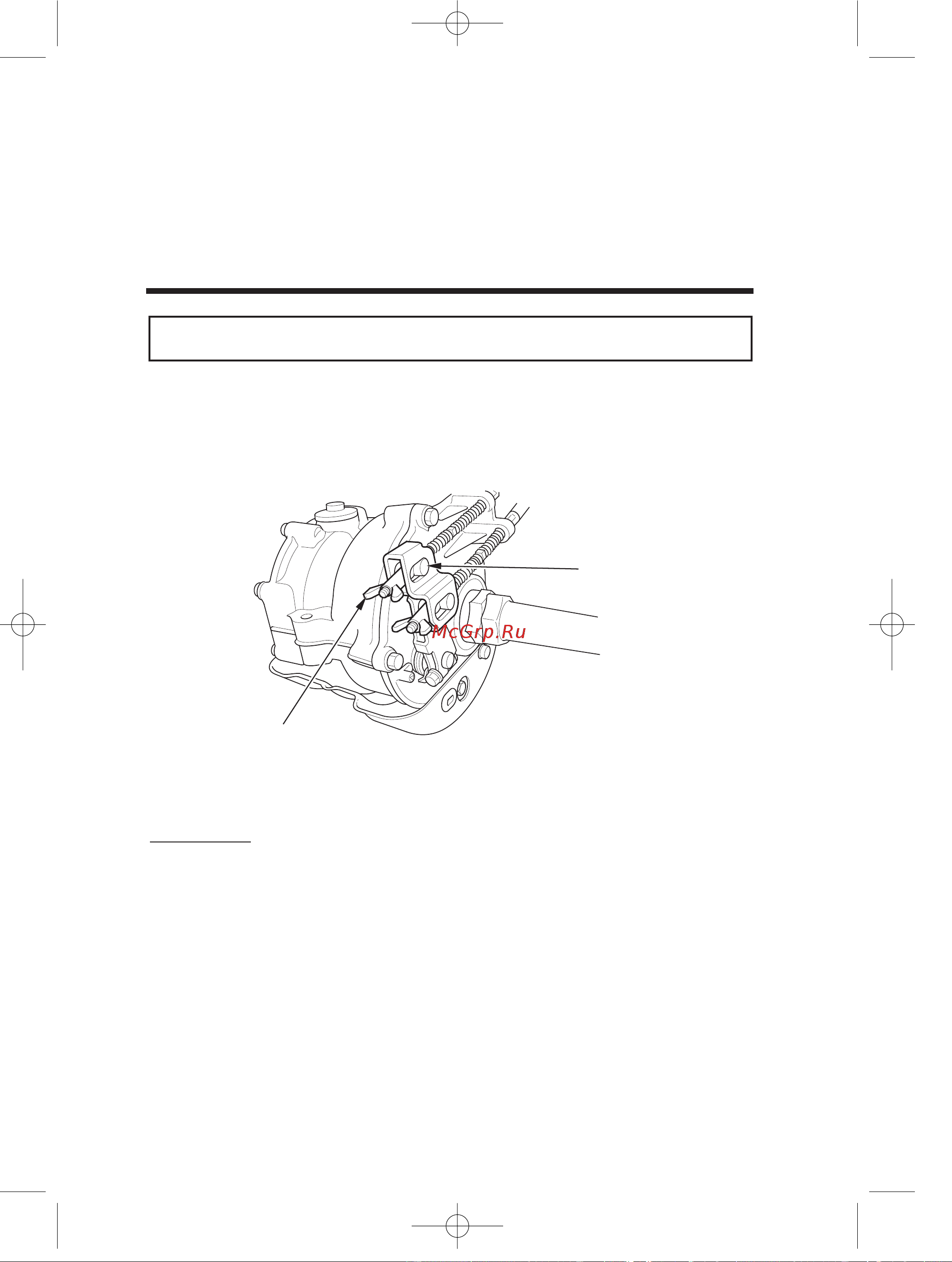

СЗАДИ СПРАВА
(1) регулировочная гайка рычага тормоза
(2) ось рычага тормоза
Регулировка
1. Временно установите величину свободного хода рычага сцепления
стояночного тормоза более 20 мм (стр. 106).
2. Поверните регулировочную гайку (1) рычага тормоза, расположенную на
рабочем рычаге тормоза в задней части рамы. Убедитесь, что вырез на
регулировочной гайке прявильно встал на оси (3) рычага тормоза.
126 Обслуживание мотовездехода Honda
Регулировка стояночного тормоза
(1)
(
2)
