Органы управления и их функции
ЛЕВАЯ СТОРОНА
(1) топливный кран
Топливный кран , управляемый вручную, находится с левой стороны
топливного бака.
Топливный кран, имеющий три положения, служит для управления
подачей топлива из топливного банка.
Положение ON (ВКЛ) штатное положение при движении.
Положение OFF (ВЫКЛ) % на время стоянки, хранения или
транспортировки.
Резерв (RES) % для подачи топлива из резервного запаса.
Резервный запас топлива
Каждый раз после заправки не забудьте убедиться, что топливный кран
находится в положении ON (ВКЛ). Если топливный кран находится в
положении RES (РЕЗЕРВ), после окончания топлива у вас не останется
резерва.
Полная информация касательно заправки мотовездехода находится на
стр. 87 .
Индикаторы и органы управления 15

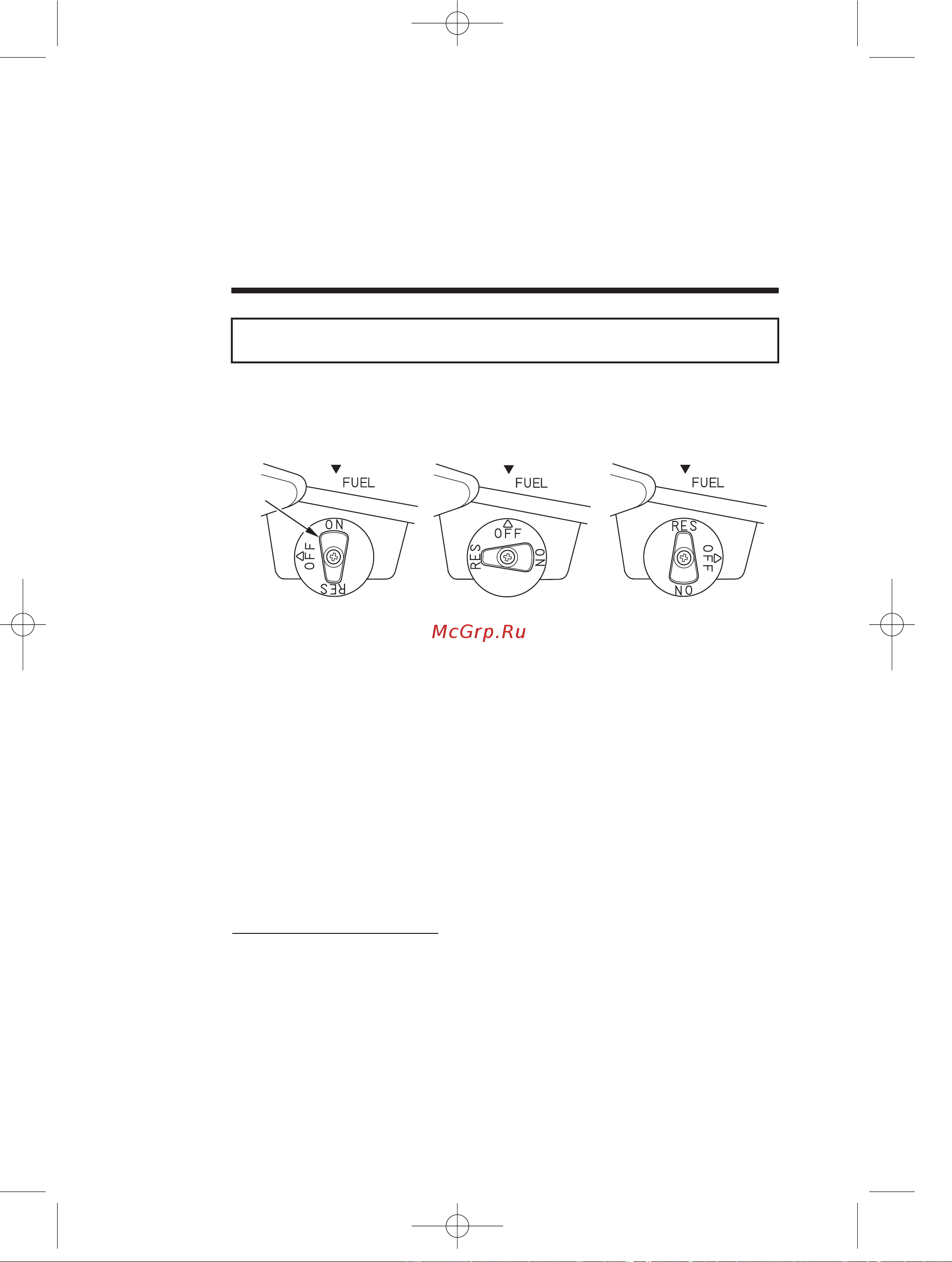

Топливный кран
O
FF
R
E
SON
(
1)
(ВКЛ)
(ВЫКЛ)
(РЕЗЕРВ)
new=HONDA-TRX-250-PDF-15.02.06.qxp 15.02.2006 1:24 Page 25
