Honda SPORTRAX 250EX (2006) [31/205] Органы управления и функции
![Honda SPORTRAX 250EX (2006) [31/205] Органы управления и функции](/views2/2009990/page31/bg1f.png)

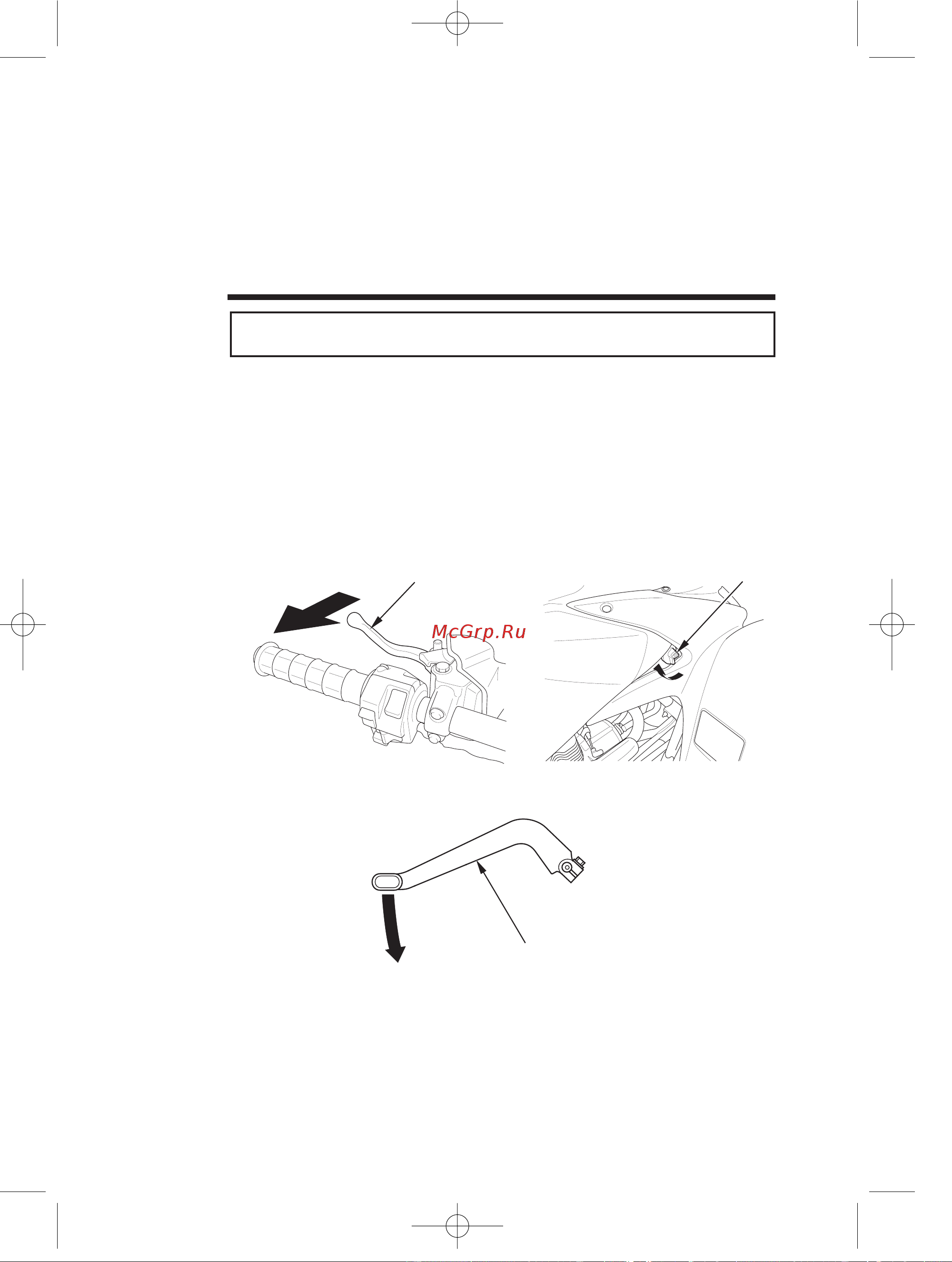

Выключатель реверса (1) расположен справа от топливного бака и
используется для включения передачи заднего хода. Для включения
передачи заднего хода остановите мотовездеход и выжмите рычаг
сцепления стояночного тормоза. Держа левую руку на рычаге сцепления
стояночного тормоза, снимите правую руку с рукоятки акселератора и
поверните выключатель реверса. Поворачивая выключатель реверса,
нажмите рычаг (3) переключения передач для включения передачи
заднего хода (находится ниже нейтрали). См. Движение задним ходом,
стр. 53.
Органы управления и функции
Индикаторы и органы управления 21
Выключатель реверса
(
1)
(2)
(3)
ЛЕВАЯ РУКОЯТКА
ПРАВАЯ СТОРОНА
ЛЕВАЯ СТОРОНА
Нейтраль
Передача заднего хода
(1) выключатель реверса (3) рычаг переключения передач
(2) рычаг сцепления
стояночного тормоза
new=HONDA-TRX-250-PDF-15.02.06.qxp 15.02.2006 1:25 Page 31
