Honda SPORTRAX 250EX (2006) [32/205] Органы управления и функции
![Honda SPORTRAX 250EX (2006) [32/205] Органы управления и функции](/views2/2009990/page32/bg20.png)
Органы управления и функции
Рычаг переднего тормоза служит для замедления мотовездехода или его
остановки. Для замедления или остановки мотовездехода нажмите на ры%
чаг. Информация, касающаяся техники торможения, находится на стр. 55.
Педаль заднего тормоза служит замедления мотовездехода или его оста%
новки. Для замедления или остановки мотовездехода нажмите на педаль.
Информация, касающаяся техники торможения, находится на стр. 55.
ЛЕВАЯ РУКОЯТКА
22 Индикаторы и органы управления
Рычаг переднего тормоза
Педаль заднего тормоза
Стояночный тормоз
(A)
(
1)
(
2)
(
3)

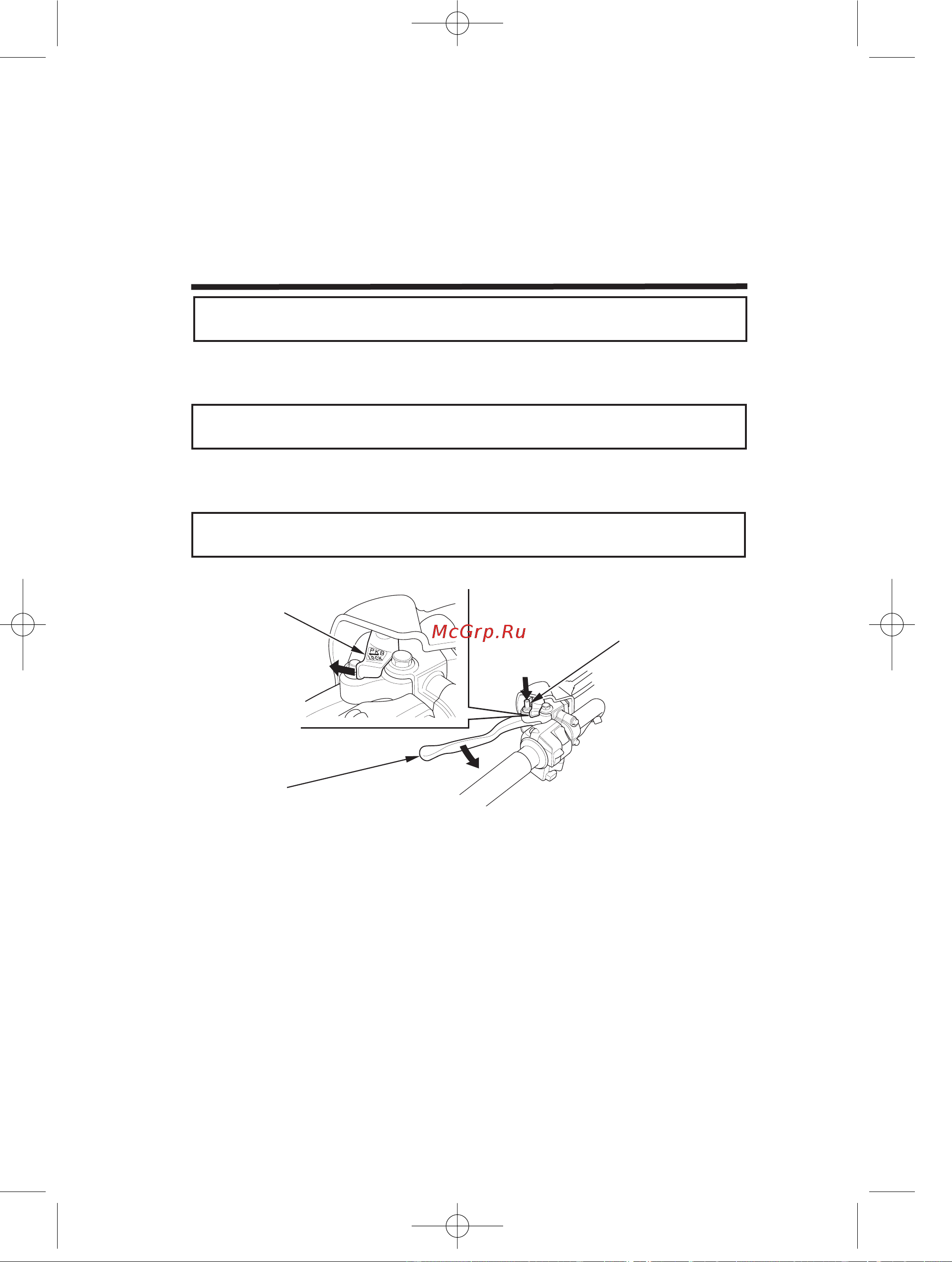

Рычаг блокировки (1) и чека стояночного тормоза,
расположенная на рычаге сцеплениястояночного тормоза,
позволяют данной системе функционировать в качестве
стояночного тормоза. Для включения стояночного тормоза
вдавите и удерживайте чеку, после чего выжмите рычаг
сцепления и зафиксируйте его с помощью рычага блокировки.
См. раздел "Стоянка" на стр. 69.
(1) рычаг блокировки тормоза (А) чтобы заблокировать
(2) чека стояночного тормоза
(3) рычаг сцепления стояночного тормоза
new=HONDA-TRX-250-PDF-15.02.06.qxp 15.02.2006 1:25 Page 32
