24

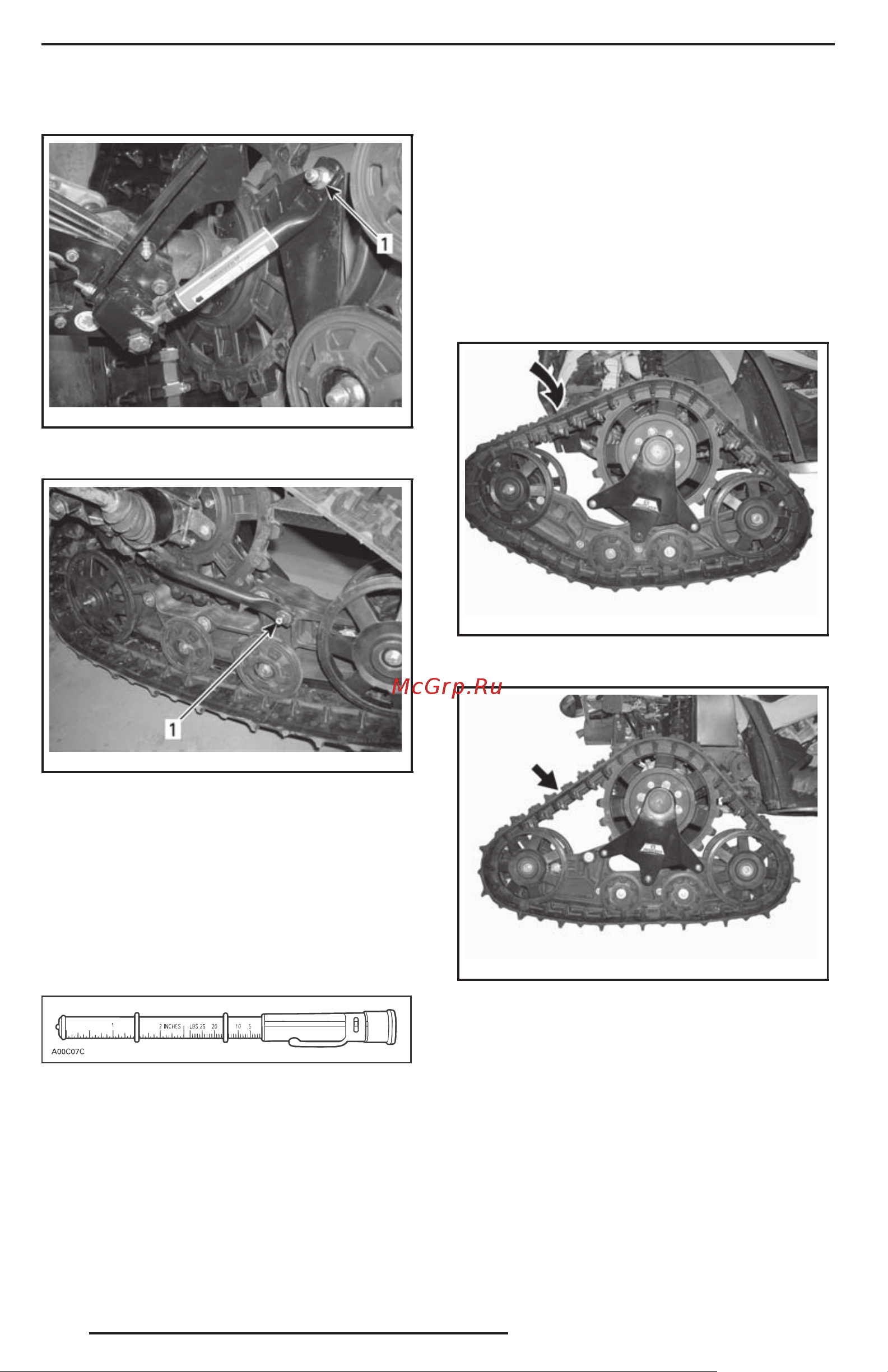

Реактивные тяги
vs i200 6-02 5-032_c
ПЕРЕДНИЕ ГУСЕНИЦЫ
1. 45—55 Н•м
vmo2006-015-031_a
ЗАДНИЕ ГУСЕНИЦЫ
1. 25—30 Н•м
Регулировка
Натяжение гусеницы
ПРИМЕЧАНИЕ: Регулировка натяжения всех
гусениц выполняется по одной методике.
Для измерения натяжения гусеницы реко-
мендуем применять специальный инстру-
мент (P/N 414 348 200).
ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ НАТЯЖЕНИЯ
ГУСЕНИЦЫ
ОСТОРОЖНО: Слишком большое
натяжение гусеницы приводит к
потере мощности и чрезмерной
нагрузке на элементы гусеничных
узлов. Если натяжение гусеничной
ленты недостаточно, то движение
мотовездехода будет сопрово-
ждаться глухим шумом.
Положите прямую линейку поверх гусеницы
между звёздочкой и передним или задним
направляющим катком (см. рисунок).
vmo2006-015 -014_a
ТИПОВОЙ ВАРИАНТ, ВИД СЛЕВА — ПОЛОЖЕ-
НИЕ ПЕРЕДНЕЙ ГУСЕНИЦЫ
vmo2006-015 -015_a
ТИПОВОЙ ВАРИАНТ, ВИД СПРАВА – ПОЛОЖЕ-
НИЕ ЗАДНЕЙ ГУСЕНИЦЫ
Инструментом для измерения натяжения
приложите требуемое усилие к гусенице в
точке, находящейся посредине между кат-
ками.
Измерьте расстояние между линейкой и
верхом грунтозацепа гусеницы (см. след.
рисунок).
Величина прогиба гусеницы должна соот-
ветствовать значениям, приведённым в
следующей таблице.
