25

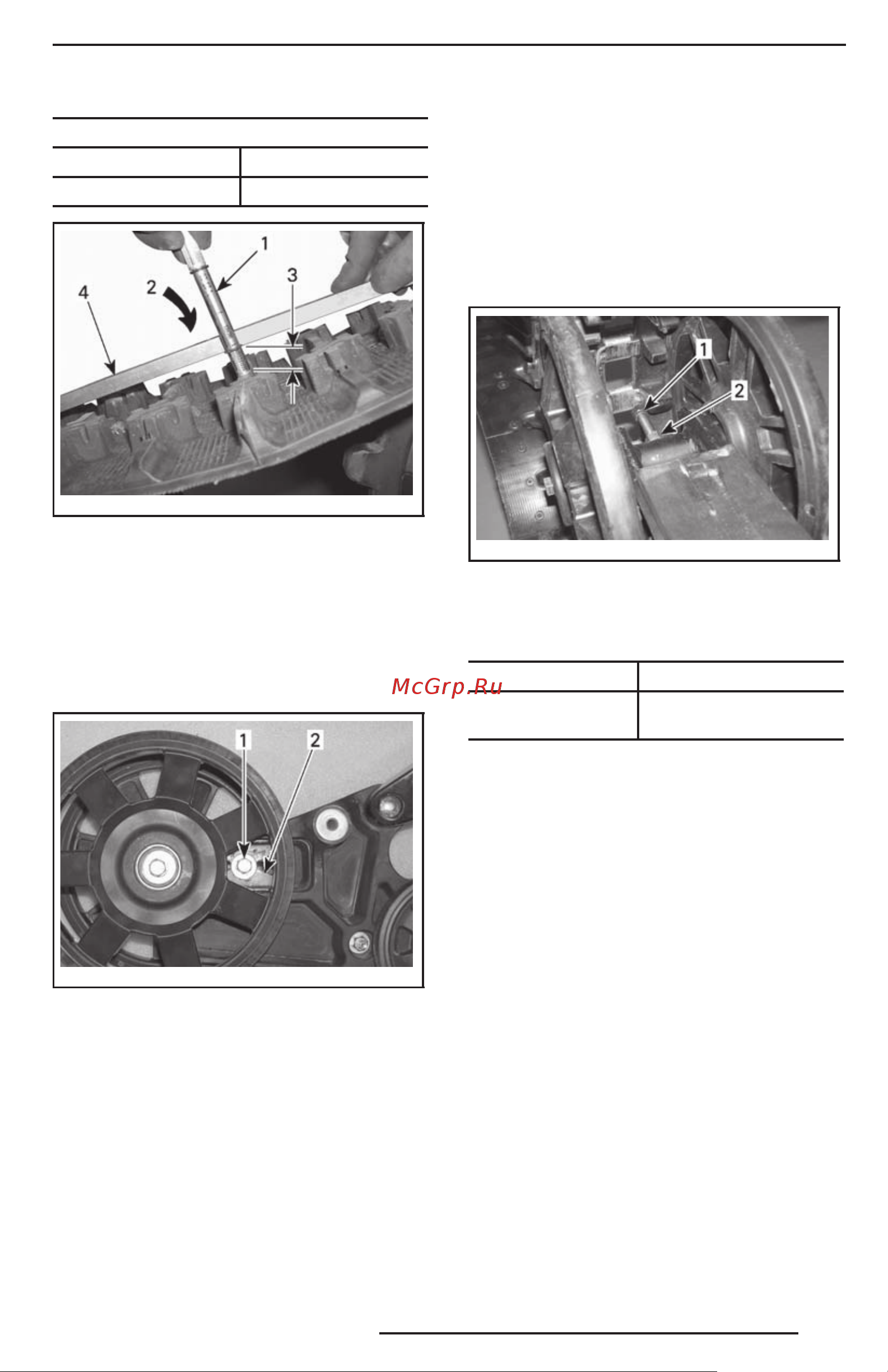

РЕГУЛИРОВКА ГУСЕНИЦЫ
УСИЛИЕ, кг ПРОГИБ, мм
6,8 16—22
vmo2006-015-013_a
ПРОВЕРКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
1. Инструмент для измерения натяжения
2. Приложенное усилие
3. Прогиб гусеницы
4. Прямая линейка
Регулировка натяжения гусеницы выполня-
ется следующим образом.
Ослабьте болт и гайку, которые держат на-
тяжитель гусеницы.
vmo2006-015-001_ a
1. Ослабить болт и гайку
2. Натяжитель гусеницы
Ослабьте контргайку на регулировочном
болте.
Вращением регулировочного болта устано-
вите требуемое натяжение гусеницы:
– против часовой стрелки — уменьшение
натяжения;
– по часовой стрелке — увеличение натя-
жения.
Вращайте регулировочный болт, пока не
будет достигнуто необходимое натяжение
гусеницы.
ПРИМЕЧАНИЕ: Если вам не удаётся пра-
вильно отрегулировать натяжение гусенич-
ной ленты, обратитесь к дилеру.
Нанесите состав Loctite 767 (P/N 293 800 070)
на резьбовые части болта регулятора натя-
жения гусеницы и контргайки.
vmo2006-015 -002_a
1. Регулировочный болт
2. Контргайка
Соблюдайте приведённый ниже момент за-
тяжки резьбового соединения:
ОПИСАНИЕ МОМЕНТ ЗАТЯЖКИ, Н•м
Крепёжные элемен-
ты натяжителя
30—35
Смазка
Натяжитель гусеницы
Нанесите состав Loctite 767 (P/N 293 800 070)
на резьбовые части болта регулятора натя-
жения гусеницы и контргайки.
