SPIRIT-11
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
Противоугонное устройство - секретка SPIRIT-11 предназначена для
предотвращения угона автомобиля.
Управление секреткой SPIRIT-11 осуществляется штатной или
дополнительно установленной кнопкой, нажатиями на которую в соответствии с
алгоритмом SECRET HAND-2 набирается Секретный Код (СК).
Алгоритм SECRET HAND-2 подразумевает до 8 различных по длительности
нажатий на кнопку управления, обеспечивая около 500 вариантов кода.
SPIRIT-11 – простое в эксплуатации, эффективное, миниатюрное и
герметичное противоугонное устройство, предназначенное для скрытного
монтажа, в том числе непосредственно в моторном отсеке автомобиля.
Секретка имеет режим «VALET», что исключает необходимость знакомить
работников автосервиса со способом выключения блокировок и позволяет
сохранить в секрете наличие данного устройства.
Предусмотрена светодиодная индикация режимов работы.
В секретку встроено силовое реле блокировки с Нормалоно Замкнутыми (НЗ)
контактами. Момент включения блокировки программируется .
Секретка SPIRIT-11 не создает помех штатному электронному оборудованию
современных автомобилей.
ГАРАНТИЙНЫЙ ТАЛОН
(заполняется продавцом или установщиком)
Модель: SPIRIT-11 Заводской номер__________________________________
Дата покупки Подпись продавца
(установки) _________________________ (установщика) ___________________________
Штамп продавца
(установщика)
Гарантийны
й срок: 12 ме
сяцев со дня продажи.
СВИДЕТЕЛЬСТВО О СООТВЕТСТВИИ И УСТАНОВКЕ
Изделие SPIRIT-11 соответствует требованиям настоящего РЭ, проверен продавцом, при
квалифицированной установке обеспечивает безопасность и ЭМС в полном объеме требований в
системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека и признан
годным к эксплуатации.
Заводской номер______________________ ОтметкаОТК_______________________
Дата продажи_________________________ Продавец__________________________
Фирма продавец
(полный адрес и печать)
Фирма установщик
(полный адрес и печать)
Дата установки_________________________________________________
Я, нижеподписавшийся профессиональный установщик, удостоверяю, что установка блока SPIRIT-12Ηt
документом на который является данная эксплуатационная документация, была произведена мною согласно
инструкциям по установке, представленным производителем системы.
Транспортное средство (марка, регистрационный N)______________________________
Установщик_____________________________ «_______» _______________________г.
Владелец транспортного средства ознакомлен с работой блока и принял в эксплуатацию
«_______» ___________ ______г. Подпись владельца____________________________
®
Security system
секретка - иммобилайзер, управляемая
набором кода по алгоритму
SECRET HAND-2
РЕЖИМЫ РАБОТЫ И УПРАВЛЕНИЕ
Включение охраны производится через 40с после выключения зажигания и индицируется
редкими вспышками светодиода в течение одной минуты, после чего индикация прекращается.
В режиме «Охрана» работа двигателя запрещена.
Выключение охраны осуществляется в два шага.
1. При выключенном зажигании ввести секретный код (см. раздел «Управление
иммобилайзером»).
2. Не позднее чем через пять секунд включить зажигание. Выключение «Охраны»
сопровождается трехкратным продолжительными вспышками светодиода – работа двигателя
разрешена. Ошибочный ввод СК не индицируется.
Если при наборе кода допущена ошибка, то необходимо включить и выключить зажигание,
после чего повторить набор кода.
УПРАВЛЕНИЕ ИММОБИЛАЙЗЕРОМ
Принцип управления
Иммобилайзер управляется контактным способом нажатиями на штатную или дополнительно
установленную кнопку. Особенность фирменного СК SECRET HAND-2 в том, что система различает
два типа нажатия – короткое (точка) и длинное (тире), что многократно увеличивает сложность подбора
кода. Например, код может быть таким: •, —, —,• (короткое, длинное, длинное, короткое нажатия,
подобно коду Морзе). СК легко программируется и может быть многократно изменен владельцем
автомобиля.
ПРОТИВОУГОННОЕ ЦИФРОВОЕ УСТРОЙСТВО
УСТАНОВКА БЛОКА
SPIRIT-11
Конструкция предусматривает
монтаж устройства в подкапотном
пространстве.
В качестве секретной кнопки
используйте штатную, или дополнительно
установленную кнопку. Кнопка при нажатии
должна подать на вход блока уровень +12В.
Красный провод к цепи, где всегда
присутствует «силовой» плюс. Соединение
выполнить через предохранитель 5А
(рекомендуется располагать как можно ближе
к точке подключения).
Черный провод соединить с кузовом
автомобиля.
Бело/красный провод к кнопке (при нажатии
появляется +12В). Рекомендуется соединить с
точкой подключения питания через резистор
0,5 - 1 кОм.
Желтый провод к клемме замка зажигания, на
которой появляется +12В при включении
зажигания.
Фиолетовый провод к черному проводу
светодиодного индикатора; белый или красный
провод светодиодного индикатора к цепи +12В.
Два черных толстых провода – Нормально
Замкнутые контакты реле блокировки.

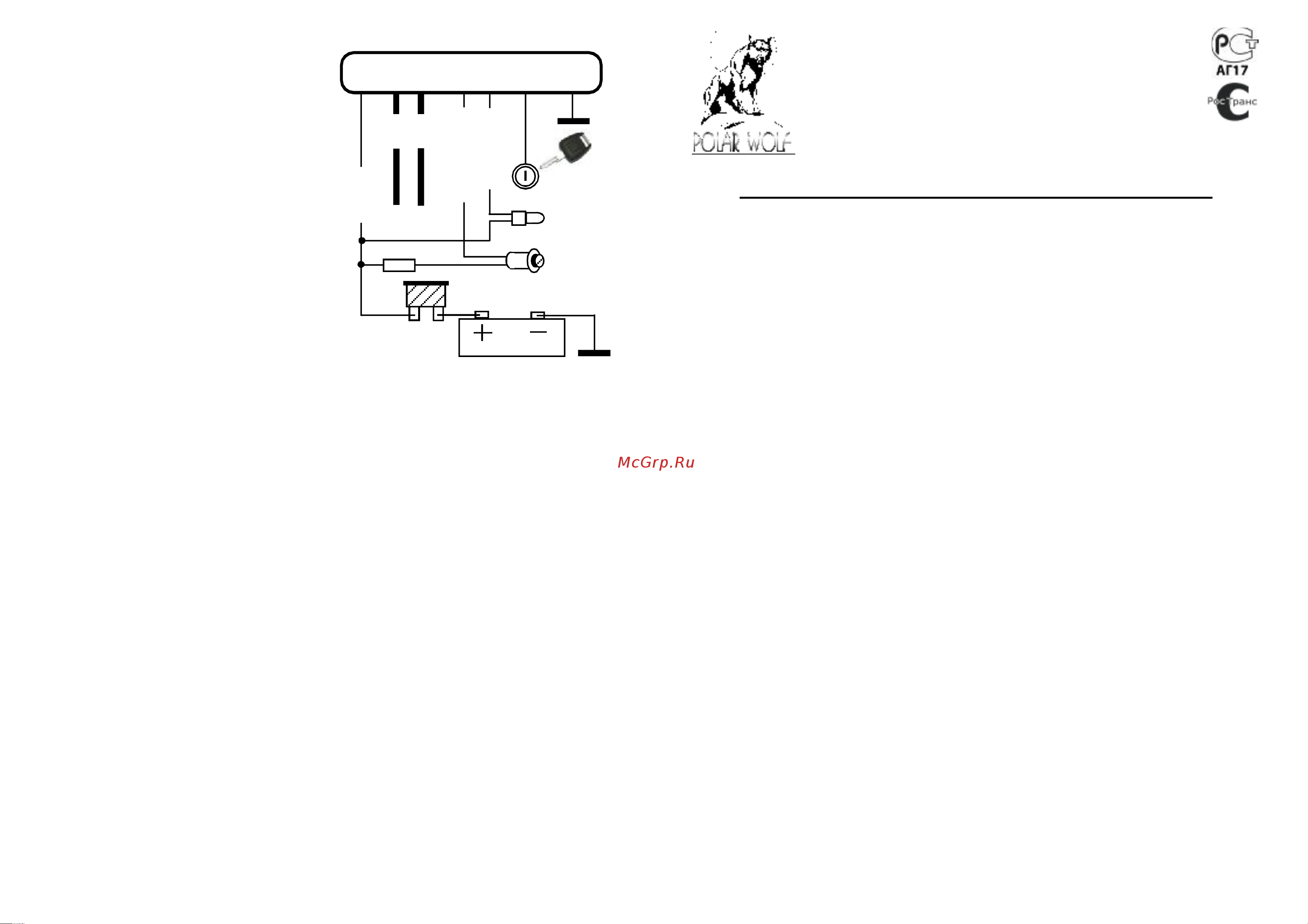

СХЕМА ПОДКЛЮЧЕНИЯ
предохранитель
АККУМУЛЯТОР
5А
SPIRIT-11
ЗАМОК
ЗАЖИГАНИЯ
15
8
7
A
3
0
к блокируемой
цепи до 12А
ч
е
р
н
ы
й
ч
е
р
н
ы
й
к
р
а
с
н
ы
й
+12В
питание
б
е
л
ы
й
/
к
р
а
с
н
ы
й
ф
и
о
л
е
т
о
в
ы
й
светодиод
секретная
кнопка
Блокировка стартера возможна только
при установке программируемой функции в
состояние «без задержки».
ж
е
л
т
ы
й
черный
черный
резистор 0,5 - 1 кОм
система качества
ГОСТ Р
ИСО 9001-2008
ТУ 4573-003-89772505-2011
Содержание
- Spirit 11 1
- Руководство по установке и эксплуатации 1
- Секретка иммобилайзер управляемая набором кода по алгоритму 1
- Ввод секретного кода внимание при предпродажной подготовке на заводе изготовителе установлен ск соответствующий одному короткому нажатию при вводе ск следуйте правилу точка это нажатие длительностью менее 0 5с тире нажатие длительностью от 0 5 до 3с длительность пауз между нажатиями не должна превышать 3с 2
- Включение режима valet 1 выключить охрану если она была включена для чего 1 ввести секретный код см ввод секретного кода 1 не позднее чем через 5 сек включить зажигание 1 выключить зажигание 2 ввести секретный код см ввод секретного кода 3 не позднее чем через 5 сек включить зажигание 4 не выключая зажигание ввести код еще раз 5 выключить зажигание после включения режима светодиод светится непрерывно одну минуту все блокировки выключены 2
- Изменение секретного кода секретный код может содержать от 1 до 8 нажатий внимание при предпродажной подготовке на заводе изготовителе установлен ск соответствующий одному короткому нажатию для изменения кода необходимо 1 включить режим valet см раздел служебный режим valet 2 включить зажигание 3 ввести действующий код см раздел ввод секретного кода 4 не позднее 5 и секунд выключить зажигание 5 ввести новый код 6 включить и выключить зажигание 7 повторно ввести новый код 8 включить и выключить зажигание если код введенный в пп и 8 совпал то устройство запоминает его и светодиод длинной вспышкой подтвердит этот факт если при выполнении пп 8 произойдет какая либо ошибка то светодиод 3 х кратной длинной вспышкой сообщит об этом а процедуру смены кода необходимо произвести заново внимание после окончания процедуры смены кода иммобилайзер автоматически выходит из режима valet при возникновении ошибки ввода кодов допускается автоматический выход иммобилайзера из режима valet 2
- Комплект поставки 2
- Порядок ввода ск 1 введите секретный код 2 не позднее чем через 5с включите зажигание устройство трехкратным продолжительными вспышками светодиода подтвердит правильность введения ск если при наборе кода допущена ошибка то необходимо включить и выключить зажигание после чего повторить набор кода 2
- Программирование задержки включения блокировки реле блокировки spirit 11 постоянно находится в замкнутом состоянии и размыкается в режиме охрана только после включения зажигания при программировании можно выбрать момент размыкания контактов реле блокировки в режиме охрана или с задержкой 5с после включения зажигания или без задержки непосредственно в момент включения зажигания внимание при предпродажной подготовке на заводе изготовителе установлен режим с задержкой влючения блокировки для изменения чувствительности необходимо произвести программирование вход в программирование иммобилайзера 1 включить режим valet см раздел служебный режим valet 2 включить зажигание 3 ввести код см раздел ввод секретного кода 4 не позднее чем через 5 секунд выключить зажигание 5 включить и выключить зажигание 6 повторить п устройство находится в режиме программирования светодиод длинными вспышками индицирует установленное состояние функции одна вспышка включение блокировки с задержкой 5с после включения 2
- Сигналы светодиода 2
- Служебный режим valet режим valet предназначен для технического обслуживания и ремонта автомобиля включение этого режима позволяет сохранить в тайне от работников автосервиса наличие противоугонного устройства и способ его выключения после включения режима valet работа двигателя разрешена блокировка полностью прозрачна для диагностического оборудования режим выключится автоматически при первом выключении охраны вводом ск 2
- Состояние программируемой функции 2
- Техническая поддержка осуществляется бесплатно по e mail info pwolf spb ru или по тел 812 320 95 41 325 66 12 http www pwolf spb ru изготовлено в россии 2
- Технические характеристики 2
- Условия гарантийного обслуживания 2
