Противоразбойный режим.
«Противоразбойный» режим включится (если разрешен при программировании,и
к блоку подключен концевик двери), если открыть дверь при включенном
зажигании. Светодиод начнет часто мигать, предупреждая о скором блокировании
двигателя. Начинается отсчет 40-а секунд, по истечении которых включается
блокировка и иммобилайзер переходит в режим «Охрана».
Если после включения «противоразбоя», до блокировки двигателя, выключить
зажигание, то блокировка включится немедленно и иммобилайзер перейдет в режим
«Охрана». Кроме того, в случае перерыва питания устройства во время отсчета 40с,
автоматически включается режим «Охрана» после возобновления питания.
Если дверь открыта после выключения зажигания, то инициализации
«противоразбоя» не происходит.
Выключение «противоразбоя» производится вводом кода (см. Ввод секретного
кода).
Важно! При неисправном датчике двери (концевике) противоразбойный режим
не работает!
Ввод секретного кода.
Для ввода секретного кода необходимо:
1. выключить, если были включены, секретные кнопки;
2. путем последовательного нажатия (включения и выключения) секретных кнопок
ввести код;
Последовательность и количество включения кнопок задается при
программировании устройства (по умолчанию одно нажатие кнопки №1).
Длительности включений, а так же паузы между ними, не должны превышать 2-х
секунд. Одновременное нажатие кнопок не допускается.
Если код введен неправильно, то перед следующей попыткой необходимо включить
и сразу выключить зажигание.
Программирование функции защиты от разбойного нападения.
Для изменения состояния функции необходимо произвести программирование.
Вход в программирование системы:
1. включить режим «VALET» (см. «VALET»);
2. включить зажигание;
3. ввести код (см. Ввод секретного кода).;
4. не позднее чем через 5 секунд выключить зажигание;
5. включить и выключить зажигание;
6. повторить п.5.
Устройство находится в режиме программирования. Светодиод длинными
вспышками индицирует состояние функции (одна вспышка – «противоразбой»
выключен, две – включен). Изменение состояния функции производится нажатием
на любую секретную кнопку.
После включения зажигания иммобилайзер сохранит (запомнит) состояние
функции и перейдет в режим «охрана выключена».
УСТАНОВКА БЛОКА SPIRIT-1-24
Конструкция предусматривает возможность скрытного монтажа устройств в месте,
защищенном от попадания влаги, вдали от источников тепла, например,внутри штатных
жгутов автомобиля. При монтаже не допускается изгиб блока, так как изгиб может привести
к разрыву печатных проводников платы.
В качестве секретных элементов управления используйте одну или две штатные,
или дополнительно установленные кнопки. Кнопка №1 при нажатии должна подать на
вход блока уровень 0В (массу), кнопка №2 - +24В. Общее количество нажатий на обе
кнопки в любом сочетании - от 1 до 12.
Красный провод соединить с проводом автомобиля, где всегда присутствует
«силовой» плюс. Соединение выполнить через предохранитель 3,5А (рекомендуется
располагать как можно ближе к точке подключения).
Черный провод надежно соединить с кузовом автомобиля.
Бело/черный провод подключить к кнопке № 1. (При нажатии появляется «масса»)
Бело/красный провод подключить к кнопке № 2. (При нажатии появляется +24В)
Желтый провод соединить с клеммой замка зажигания, на которой появляется +24В
при включении зажигания.
Коричнево/белый провод соединить с проводом на котором появляется «масса» при
открытой двери. Это соединение допускается не выполнять, при этом противоразбойный
режим не активируется.
Фиолетовый провод соединить с черным проводом светодиодного индикатора.
Белый или красный провод светодиодного индикатора соединить с цепью +24В.
Серый провод - выход блокировки НР контактами реле. На нем присутствует уровень
массы (0В) при выключенной охране.
36
ЗАМОК
ЗАЖИГАНИЯ
15
Spirit-1-24
КОНТАКТНЫЙ ДАТЧИК
ДВЕРИ ВОДИТЕЛЯ
СВЕТОДИОДНЫЙ
ИНДИКАТОР

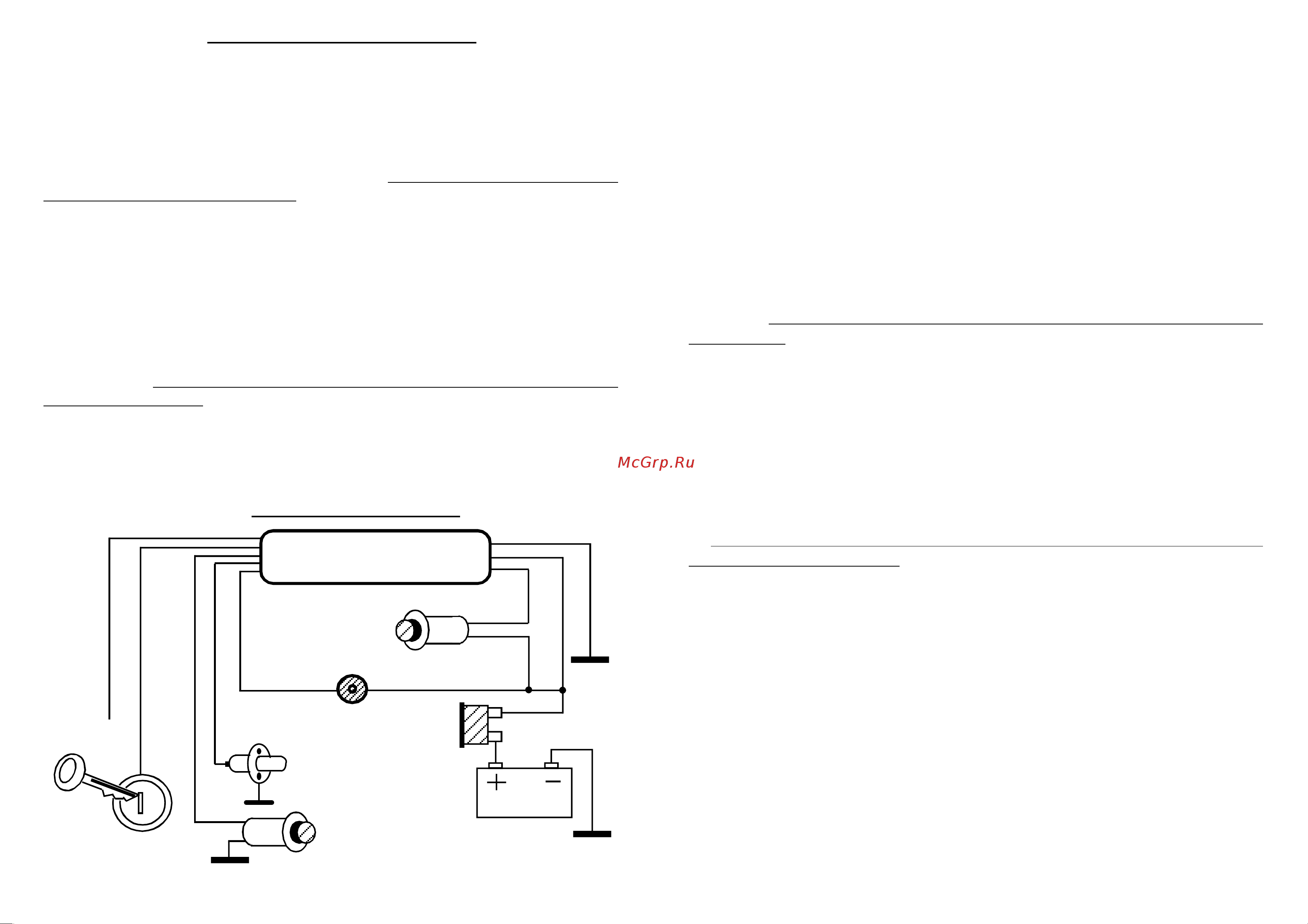

СХЕМА ПОДКЛЮЧЕНИЯ
АККУМУЛЯТОР
ПРЕДОХРАНИТЕЛЬ
«Масса» черный
3,5А
+12В питание краный
белыо/
красный
фиолетовый
Вход контроля зажигания желтый
Вход контроля двери корич/белый
СЕКРЕТНАЯ
КНОПКА №2
белый или красный
СЕКРЕТНАЯ
КНОПКА №1
черный
Вход секретной кнопки №1 бело/черный
(допускается не подключать)
Блокировка масса при выкл.
охрхране (НР) серый
