если кнопка не нажата и в течение одноминутного интервала,
система блокирует двигатель и на 25 с включает сигнал тревоги;

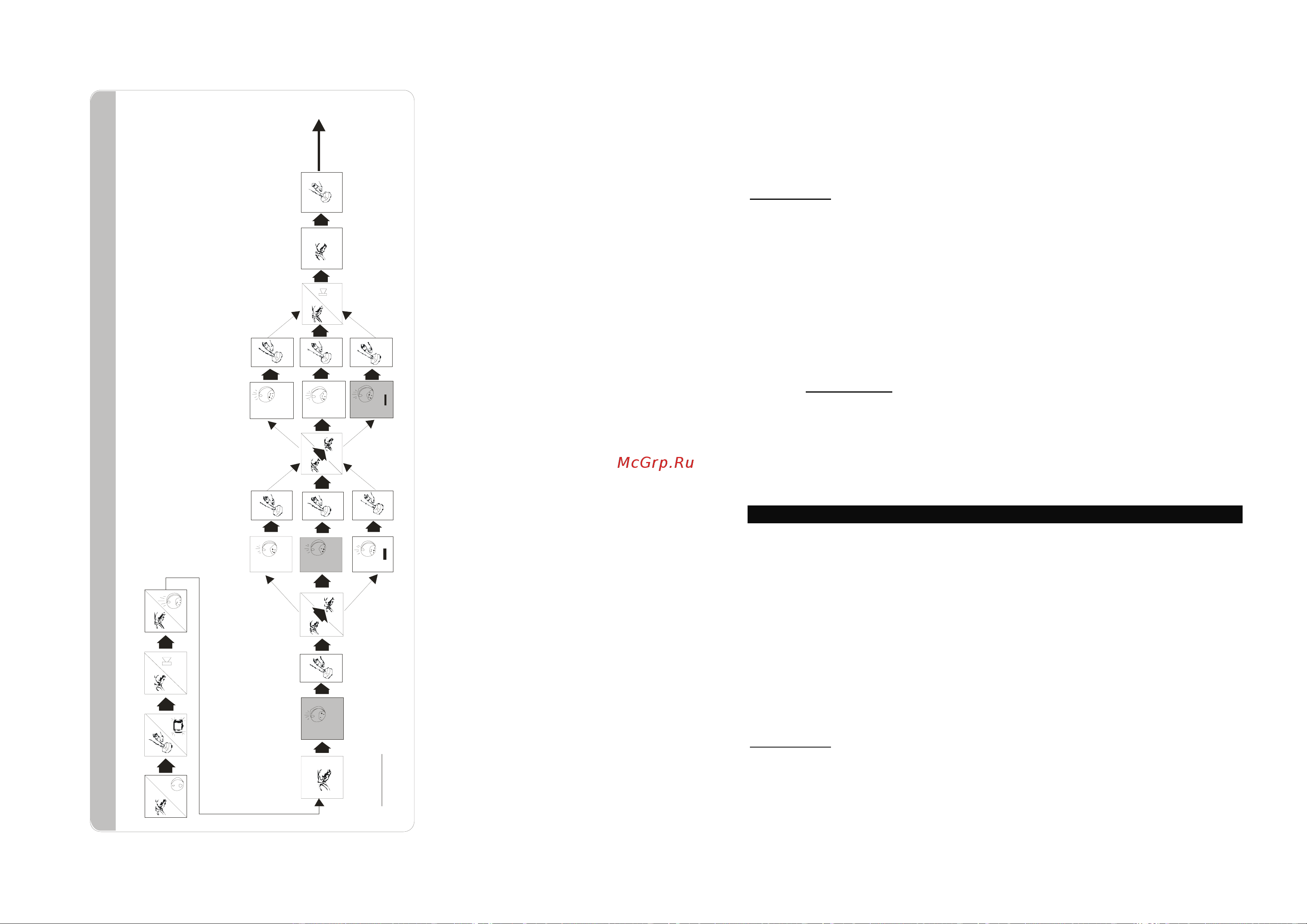

Рис.8.3. Процедур а программирования установки STAT IC
мах
5 сек.
мах
5 сек.
мах
5 сек.
OFF
+15 ВКЛ
+15 ВЫ К Л
х 6
+15 ВЫКЛ
x6
x6 +1 5 ВКЛ
+15
ВЫК Л
+ 15 ВКЛ
ВЫХОД
X 3
X 2
X 3
+ 15 ВКЛ
+ 15 ВЫ КЛ
+ 15 ВКЛ
+ 15 ВЫКЛ
1+2
++
автомат
автомат
X 1
X 1
x
1
X 2
STATIC
программирование
полярности
сигналов управления
пр огр аммир овани е
поля рности
сигналов запрета
3 звуковых
сигнала
Примечание: серым цветом выделены
заводские установки
далее допускается еще три запуска двигателя
продолжительностью по 10 с каждый, после чего он блокируется
окончательно.
Примечание:
если режим Anti–Car-Jack не был выключен кнопкой Anti–Car-
Jack Switch на ранних стадиях развития процесса, дальнейшее
его выключение возможно с помощью ввода персонального кода
(п.4.2.2);
для выключения режима Anti–Car-Jack с помощью электронных
ключей необходимо последовательно, один за другим вставить
два электронных ключа в считыватель и повторить эту процедуру
четыре раза;
следует отметить, что Anti–Car-Jack будет автоматически
активизирован после выключения охраны и открытия/закрытия
двери автомобиля. Тем самым система реализует функцию
двухэтапного выключения охраны, когда собственно выключение
режима охраны с помощью брелка не означает возможность
запуска двигателя. Необходимо дополнительно нажать кнопку
Anti–Car-Jack Switch.
6. Служебный режим
Служебный режим предназначен для временного выключения всех
охранных и сервисных функций системы. Для активизации режима
необходимо:
включить зажигание;
дважды нажать служебную кнопку. Каждое нажатие
сопровождается световым сигналом;
выключить зажигание. Светодиод системы начнет отсчет для
ввода первой цифры персонального кода;
последовательно ввести все пять цифр персонального кода;
после ввода последней цифры прозвучит 2 звуковых сигнала и
все охранные и сервисные функции системы будут отключены.
Примечание:
звуковая или световая индикация активного состояния
служебного режима отсутствует;
для возвращения системы в рабочий режим необходимо при
включенном зажигании удерживать служебную кнопку. После
звукового сигнала система готова к работе.
