Функция №7. Предупреждение об открытых дверях.
введен
верный
код
введен
неверный
код
х 1
х 2
х 2х 3
X 1
ON
+15 ВКЛ
+15
ВЫК Л
ввод
нового
значения
кода
(12321)
ввод
текщего
значения
кода
(11111 )
+15
+15
+15
ВКЛ
ВКЛ
ВЫК Л
х 4
+15
х 4
2 + 2
3 х
х 1
2
х 1
мах с 10
мах с 10
мах с 10
х 1 х 1 х 1 х 1
FLAS H
FLAS H FLAS H FLAS H FLAS H
FLAS H FLAS H FLAS H
1 2 3 2 1
режим
охраны
вык лючен
выход
ВЫК Л
2 + 2
мах с 10
х 1
FLAS H
FLAS H
В состоянии ВКЛ в случае, если при включении охраны будут открыты
дверь, капот или багажник автомобиля, система предупредит об этом
двумя короткими звуковыми сигналами. Далее режим охраны
активизируется обычным образом. Охрана проблемной зоны временно,
до момента ее восстановления, выключается.
Примечание: функцию рекомендуется установить в состояние ВЫКЛ,
если автомобиль имеет задержку выключения света в салоне;
Функции №8, №9, №10. Выбор типа сирены.
Предусмотрено подключение к системе трех типов сирен:
электромагнитная сирена М02;
пьезоэлектрическая сирена М03;
пьезоэлектрическая сирена с автономным питанием и
цифровым управлением МО5 (М04). В режиме охраны сирена
постоянно взаимодействует с центральным блоком системы и в
случае потери связи или получения соответствующей команды
включает сигнал тревоги.
Примечание: установка в состояние ВКЛ одной из функций №8, №9 или
№10 автоматически выключает две остальные.
Функция №11. Пассивный иммобилайзер.
Включение функции автоматической блокировки двигателя (п.4.3).
Функция №12. Автоматическое включение охраны.
Включение функции автоматической активизации режима охраны
(п.4.1.3).
Функция №13. Обход неисправных зон.
Функция определяет длительность сигнала тревоги в случае
неисправности (или постоянно активного состояния) какого либо
датчика системы. Заводская установка 1 ЦИКЛ, что соответствует
времени звучания сигнала тревоги 25 с. При установке функции в
состояние 10 ЦИКЛ время непрерывного звучания составит
максимально 10 х 25 = 250 с или менее, до момента перехода датчика в
пассивное состояние.
Примечание: здесь и далее представлены последовательности звуковых сигналов
для сирены М05.

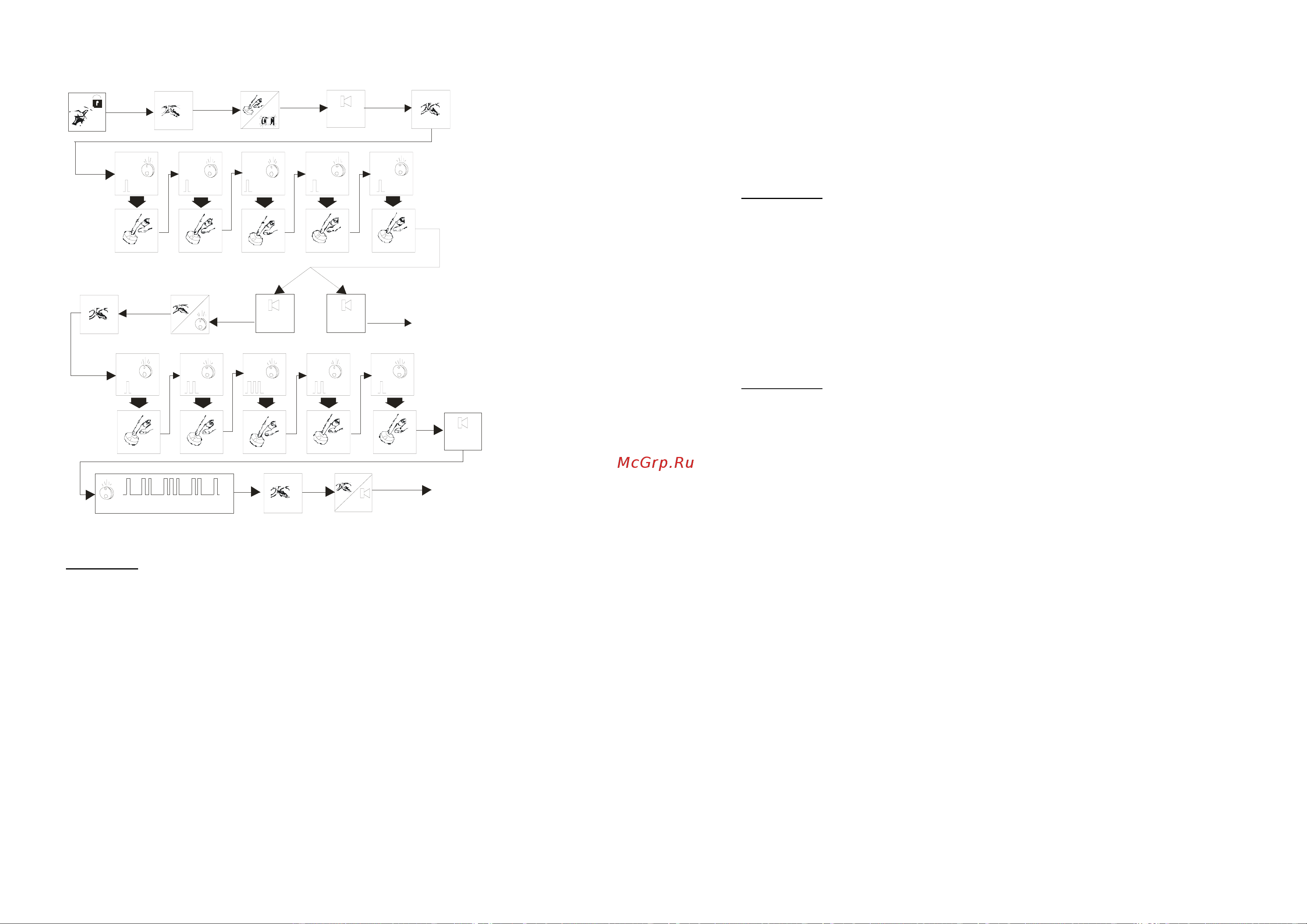

Рис.7.2. Процедура изменения персонального кода.
Функция №14. Сигнал датчика скорости.
Функция недоступна для программирования и всегда находится в
состоянии АППАРАТНЫЙ.
Функции №15, №16, №17. Способ включения режима Anti-Car-
Jack.
С помощью функций определяется способ активизации режима защиты
от угона автомобиля (п.5).
