![Мета HPB TOP PLIP Руководство по эксплуатации онлайн [7/18] 778463](/views2/2010178/page7/bg7.png)
+15
ВКЛ
х 1 х 2 х 2х 3 х 1
FLASH
FLASH
FLASH FLASH FLASH FLASH
2+2
+15
звуковых
сигналов
нет
вспышками укажет на начало периода инициализации режима
охраны;
в качестве
примера
показан
ввод кода
12321
max 10 с
max 10 сmax 5 с
х 4
2 + 2 звуковых
сигнала
2 + 2 звуковых
сигнала
ВЫКЛ
покинуть автомобиль и запереть замки дверей ключом.
ON
+15 ВКЛ
пауза с10
х 1
х 1
Примечание:
ультразвуковой и дополнительный датчики будут выключены;
выход
выкл режима
охраны
последовательно
вставлять ключи
на ввод
персонального
кода
выход управления контроллером стеклоподъемников не
активизируется.
4.1.3. Автоматическое включение охраны и перепостановка
Программируемая функция (п.8.2). Режим охраны включается
автоматически через:
30 с после выключения зажигания и закрывания последней двери
автомобиля;
120 с после выключения охраны, если не открывались двери
автомобиля (перепостановка).
Светодиод частыми вспышками укажет на начало периода
инициализации. После его завершения любое воздействие на
сигнализацию вызывает формирование коротких звуковых сигналов в
течение 10 с. Если за этот промежуток времени не выключить охрану с
помощью штатного брелка, начинается стандартный 25-секундный цикл
тревоги.
Примечание:
Примечание: на рисунке представлено два варианта доступа к
программированию электронных ключей: с вводом и без ввода персонального
кода. Условия реализации того или иного варианта см. п.8.1.
ультразвуковой и дополнительный датчики будут выключены;
выход управления контроллером стеклоподъемников не
активизируется;

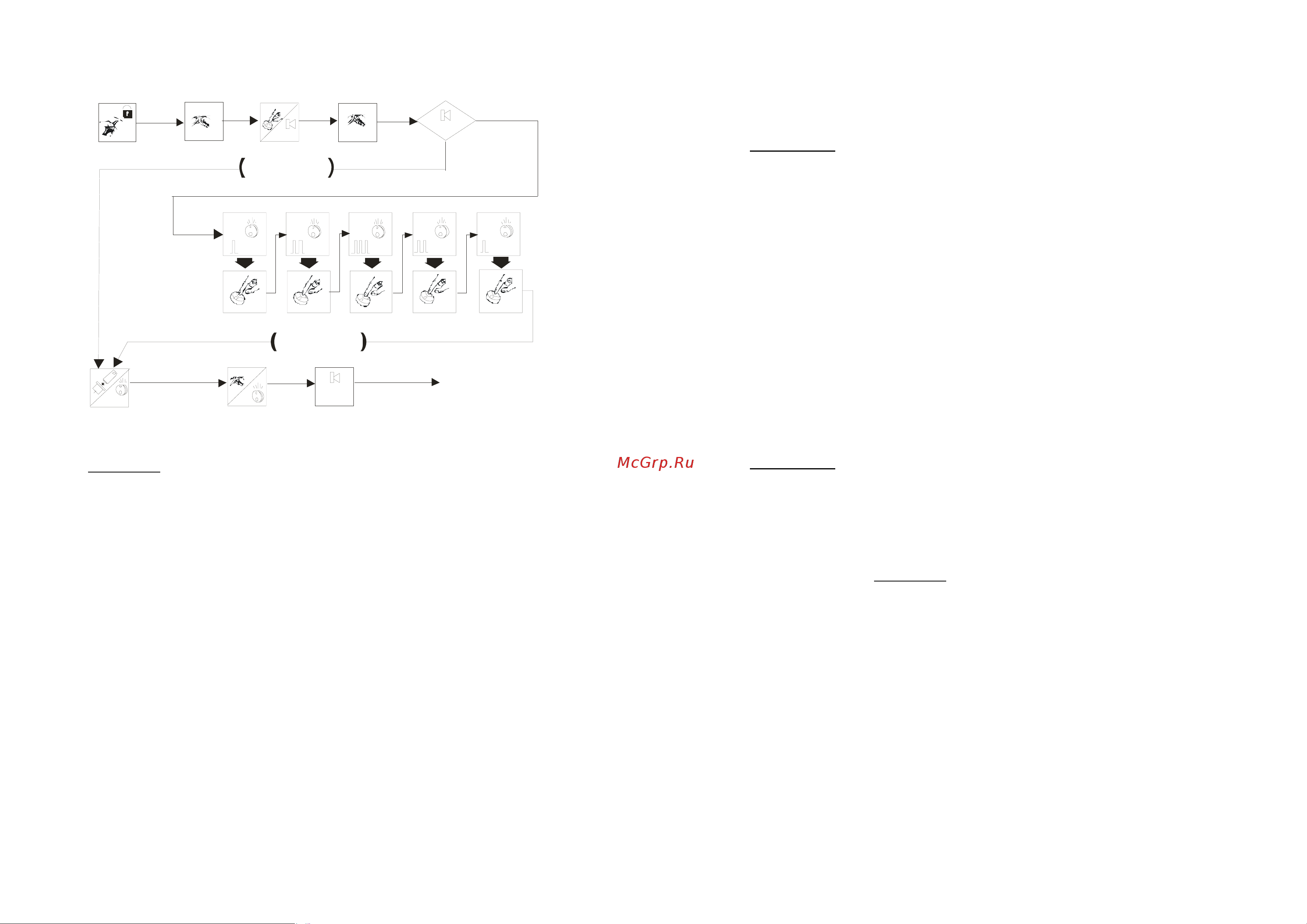

Рис.8.11. Процедура программирования электронных ключей.
автоматическое включение охраны может быть временно
запрещено, если активизирована функция «Гараж» (п.4.4);
при перепостановке сигнализации замки дверей автомобиля
останутся
открытыми;
необходимо различать перепостановку сигнализации и
перепостановку собственно системы управления замками
автомобиля. Если автомобиль имеет такую функцию, то замки
дверей запираются автоматически и как следствие,
сигнализация активизирует режим охраны обычным образом - с
включением всех датчиков и, если установлен, модуля
управления стеклоподъемниками.
4.1.4. Изменение чувствительности ультразвукового датчика
Значение чувствительности ультразвукового датчика имеет две градации
(ВЫСОКАЯ и НИЗКАЯ) и задается на этапе программирования функций
системы (п.8.2). Заводская установка – НИЗКАЯ. Вместе с тем имеется
возможность ее оперативного изменения:
включить режим охраны без использования штатного брелка
(п.4.1.2);
29
6
