Мета HPB VW CAN [11/18] Режим anti car jack
![Мета HPB VW CAN [11/18] Режим anti car jack](/views2/2010179/page11/bgb.png)
+15
ВКЛ
х 1 х 2 х 2х 3 х 1
FLASH
FLASH
FLASH FLASH FLASH FLASH
2+2
+15
звуковых
сигналов
нет
функция не будет активизирована, если не включены функции
№11 (пассивный иммобилайзер) или №12 (автоматическое
включение охраны);
в качестве
примера
показан
ввод кода
12321
max 10 с
max 10 сmax 5 с
х 4
2 + 2 звуковых
сигнала
2 + 2 звуковых
сигнала
ВЫКЛ
ON
+15 ВКЛ
пауза с10
х 1
х 1
выключение функции «Гараж» осуществляется автоматически,
при первом включении режима охраны.
выход
выкл режима
охраны
последовательно
вставлять ключи
на ввод
персонального
кода
5. Режим Anti–Car-Jack
Р
ежим Anti–Car-Jack предназначен для предотвращения угона
автомобиля в случае применения к его владельцу насильственных
действий:
для реализации режима необходима установка дополнительной
кнопки Anti–Car-Jack Switch. Кнопка должна быть установлена
в салоне автомобиля в скрытном, но доступном для водителя
месте. Схема подключения кнопки приведена в п.10;
предусмотрено 3 способа активизации режима с помощью
программируемых функций №15, №16 и №17 (п.8.2).
Одновременно может быть включена только одна из них. В
случае, если все функции находятся с состоянии ВЫКЛ, режим
Anti–Car-Jack активизироваться не будет;
функция №17 (управление режимом Anti–Car-Jack
осуществляется с кодонаборной клавиатуры) требует
подключения к системе дополнительного оборудования и в
настоящем описании не рассматривается.
Примечание: на рисунке представлено два варианта доступа к
программированию электронных ключей: с вводом и без ввода персонального
кода. Условия реализации того или иного варианта см. п.8.1.

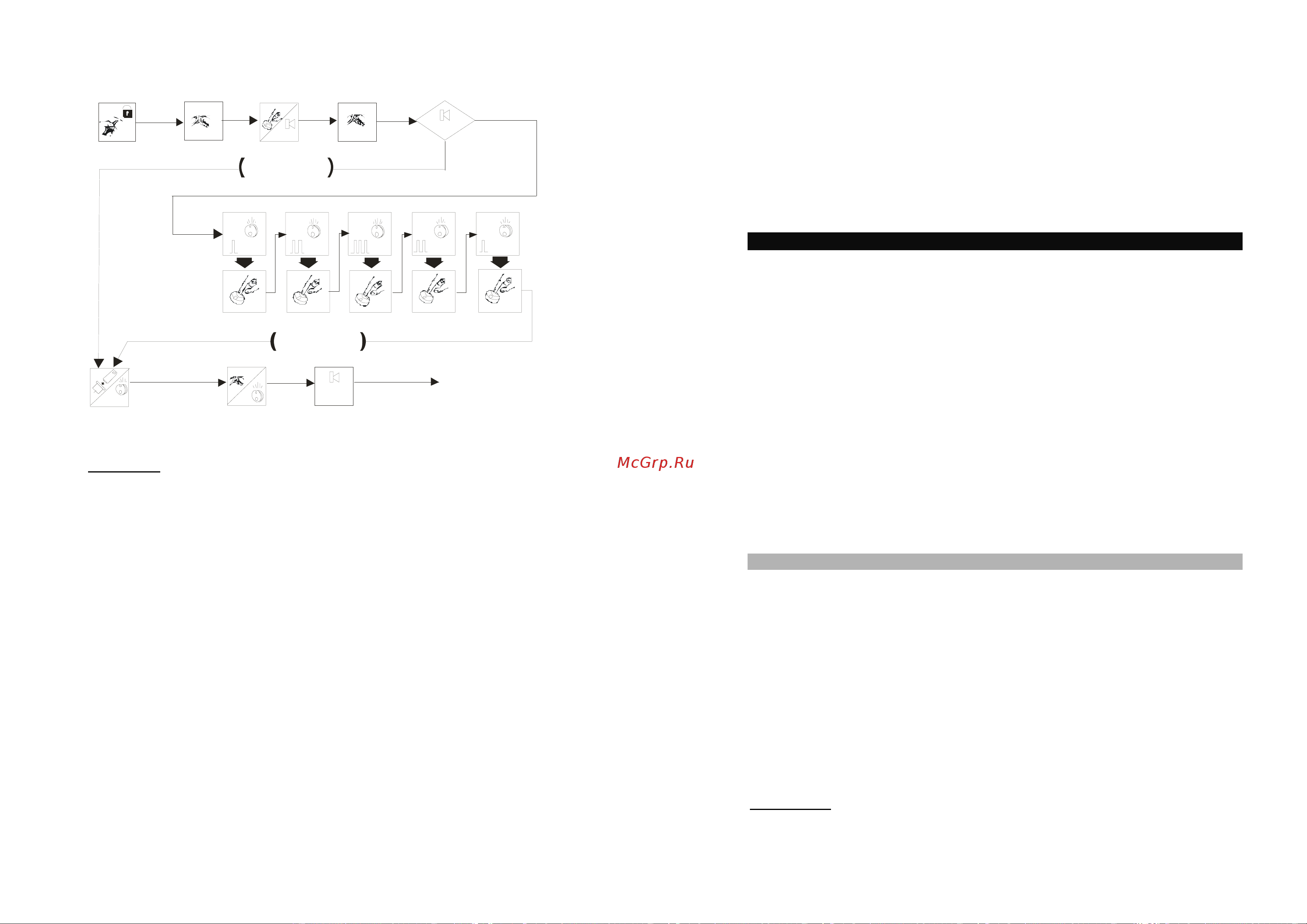

Рис.8.5. Процедура программирования электронных ключей.
5.1. Принудительная активизация
Программируемая функция №15 должна быть установлена в состояние
ВКЛ. Кроме того, для реализации данного варианта необходимо
подсоединение зеленого/черного провода системы к датчику скорости
автомобиля (п.9) и проведение процедуры фиксации значений двух
скоростей: V
Anti-Car-Jack
и V
Stopped
(п.8.5).
режим активизируется однократным нажатием кнопки Anti–Car-
Jack Switch. Положение ключа в замке зажигания (зажигание
включено или выключено) безразлично. Светодиод вспыхнет
один раз;
далее автомобиль должен находиться:
o в движении не менее 60 с со скоростью не менее V
Anti-
Car-Jack
;
o в неподвижном состоянии не менее 5 с (V
Stopped
= 0).
Примечание: значение V
Stopped
= 0 км/ч рекомендуется производителем.
При этом двигатель будет блокирован, когда автомобиль находится в
неподвижном состоянии. В общем случае V
Stopped
может отличаться от 0.
25
10
