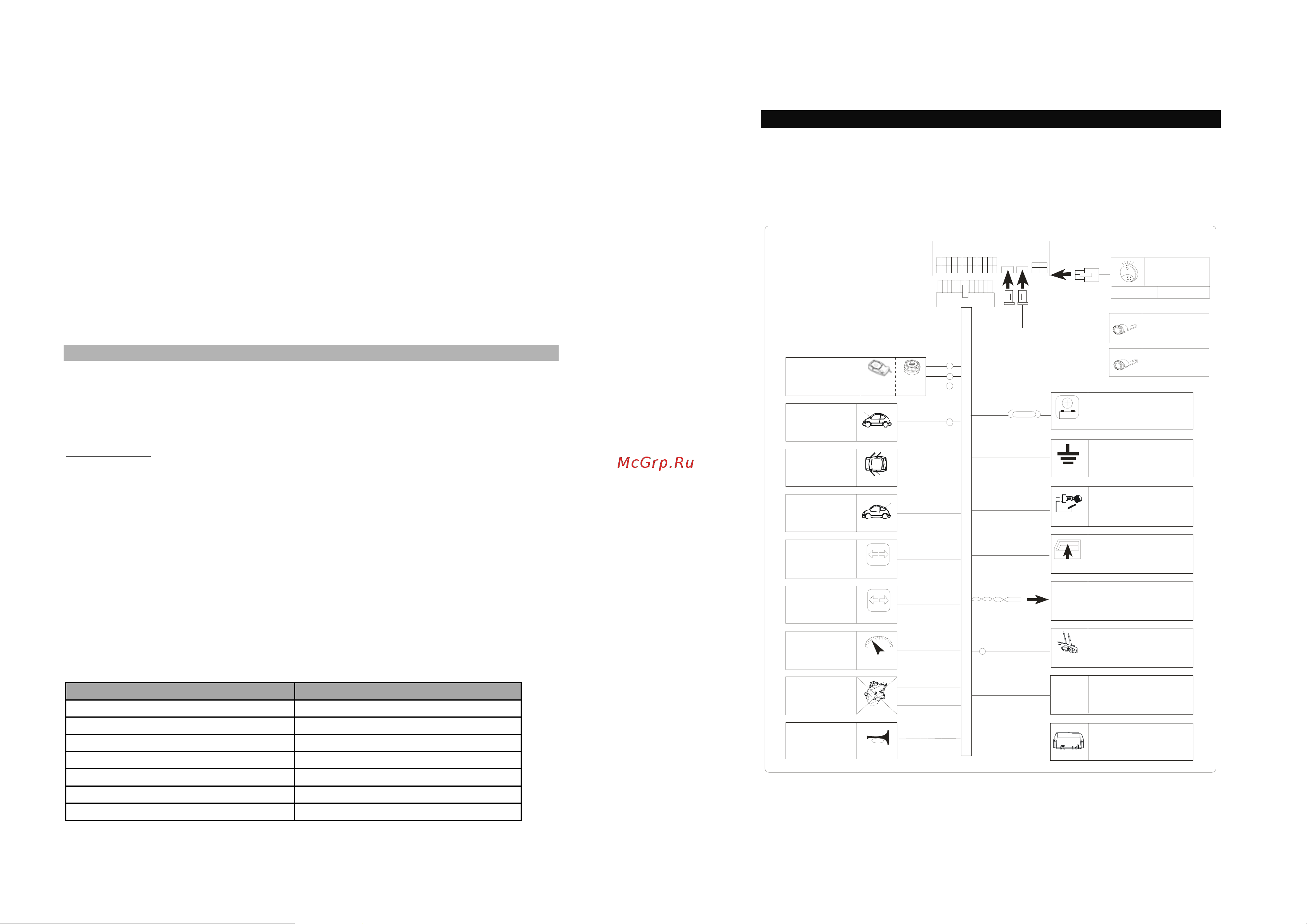

![Мета HPB VW CAN [8/18] Схема подключения](/views2/2010179/page8/bg8.png)
включить режим охраны без использования штатного брелка
(п.4.1.2);
9. Схема подключения
не позднее чем через 5 с после начала периода инициализации
нажать и удерживать не менее 3 с служебную кнопку;
система ответит одним звуковым сигналом, а светодиод покажет
текущее значение чувствительности:
частые вспышки – ВЫСОКАЯ;
редкие вспышки – НИЗКАЯ.
Схема подключения системы HPB VW CAN представлена на рис.9.1,
назначение входов/выходов в табл.9.1.
включить/выключить зажигание автомобиля. Значение
чувствительности изменится на противоположное и режим
охраны будет выключен.
4.2. Выключение охраны
4.2.1. Выключение охраны штатным брелком
Выключение режима охраны осуществляется штатным брелком
автомобиля при отпирании дверей. Система откликается одним длинным
звуковым сигналом в случае, если включена функция №1 (п.8.2).
Примечание:
если за период охраны была зафиксирована тревога,
формируется дополнительный звуковой сигнал. При этом
светодиод сериями вспышек будет показывать причины
включения тревог (табл.4.1). Память тревог сохраняется до
первого включения зажигания;
четыре звуковых сигнала следует интерпретировать как
информацию о разряженном состоянии автомобильного
аккумулятора;
в случае, если в режиме охраны было выключено питающее
напряжение, после его восстановления система опять вернется в
охрану.
Таблица 4.1
Сработавший датчик Кол-во вспышек светодиода
Ультразвуковой датчик 1
Двери 2
Капот 3
Багажник 4
Дополнительный датчик 5
Зажигание 6
Датчик напряжения 7
28
Rx
Tx
RxTx
зеленый
фиолетовый
голубой
голубой /
зеленый
зеленый/
черный
синий
белый
коричневый
красный
черный
оранжевый
розовый/
черный
розовый
желтый
выход
управления
клаксоном (-)
блокировка
двигателя
АImax = 10
сигнал
датчика
скорости
управление
световой
индикацией
управление
световой
индикацией
концевой
выключатель
багажника (-)
концевой
выключатель
дверей (-)
концевой
выключатель
капота (-)
M03 M05
к сирене
входной сигнал от
дополнительного
датчика (+)
AUX
выход питания (+)
дополнительного
датчика
запрет включения/
выключения
охраны (рис.10.14)
LINEA
CAN
черн/красный -
черн/фиолет.
CAN H
- CAN L
к модулю управления
стеклоподъемниками
М2008 (опция)
зажигание (+15)
питание 0 В (”масса”)
питание +12 В (+30)
ультазвуковой
датчик (красн.)
ультазвуковой
датчик (черн.)
компл. 3.5
компл. 5.0
светодиод/
кнопка
предохрани тель
15 А
Рис.9.1. Схема подключения системы HPB VW CAN.
