формировать предупреждающие сигналы, если не подняты
стекла. В этом случае будет отключен ультразвуковой датчик.
введен
верный
код
введен
неверный
код
х 1
х 2
х 2х 3
X 1
ON
+15 ВКЛ
+15
ВЫК Л
ввод
нового
значения
кода
(12321)
ввод
текщего
значения
кода
(11111 )
+15
+15
+15
ВКЛ
ВК Л
ВЫК Л
х 4
+15
х 4
2 + 2
3 х
х 1
2
х 1
мах с 10
мах с 10
мах с 10
х 1 х 1 х 1 х 1
FLAS H
FLAS H FLAS H FLAS H FLAS H
FLAS H FLAS H FLAS H
1 2 3 2 1
режим
охраны
вык лючен
выход
ВЫК Л
2 + 2
мах с 10
х 1
FLAS H
FLAS H
Функции №8, №9, №10. Выбор типа сирены.
Предусмотрено подключение к системе трех типов сирен:
электромагнитная сирена М02;
пьезоэлектрическая сирена М03;
пьезоэлектрическая сирена с автономным питанием и
цифровым управлением МО5 (М04). В режиме охраны сирена
постоянно взаимодействует с центральным блоком системы и в
случае потери связи или получения соответствующей команды
включает сигнал тревоги.
Примечание: установка в состояние ВКЛ одной из функций №8, №9 или
№10 автоматически выключает две остальные.
Функция №11. Пассивный иммобилайзер.
Включение функции автоматической блокировки двигателя (п.4.3).
Функция №12. Автоматическое включение охраны.
Включение функции автоматической активизации режима охраны
(п.4.1.3).
Функция №13. Обход неисправных зон.
Функция определяет длительность сигнала тревоги в случае
неисправности (или постоянно активного состояния) какого либо
датчика системы. Установка 1 ЦИКЛ соответствует времени звучания
сигнала тревоги 25 с. При установке функции в состояние 10 ЦИКЛ
время непрерывного звучания составит максимально 10х25 с или
менее, до момента перехода датчика в пассивное состояние.
Примечание: здесь и далее представлены последовательности звуковых сигналов
для сирены М05.
Функция №14. Сигнал датчика скорости.
Функция определяет способ получения информации о скорости
автомобиля:
АППАРАТНЫЙ – вход системы подключен к датчику скорости;

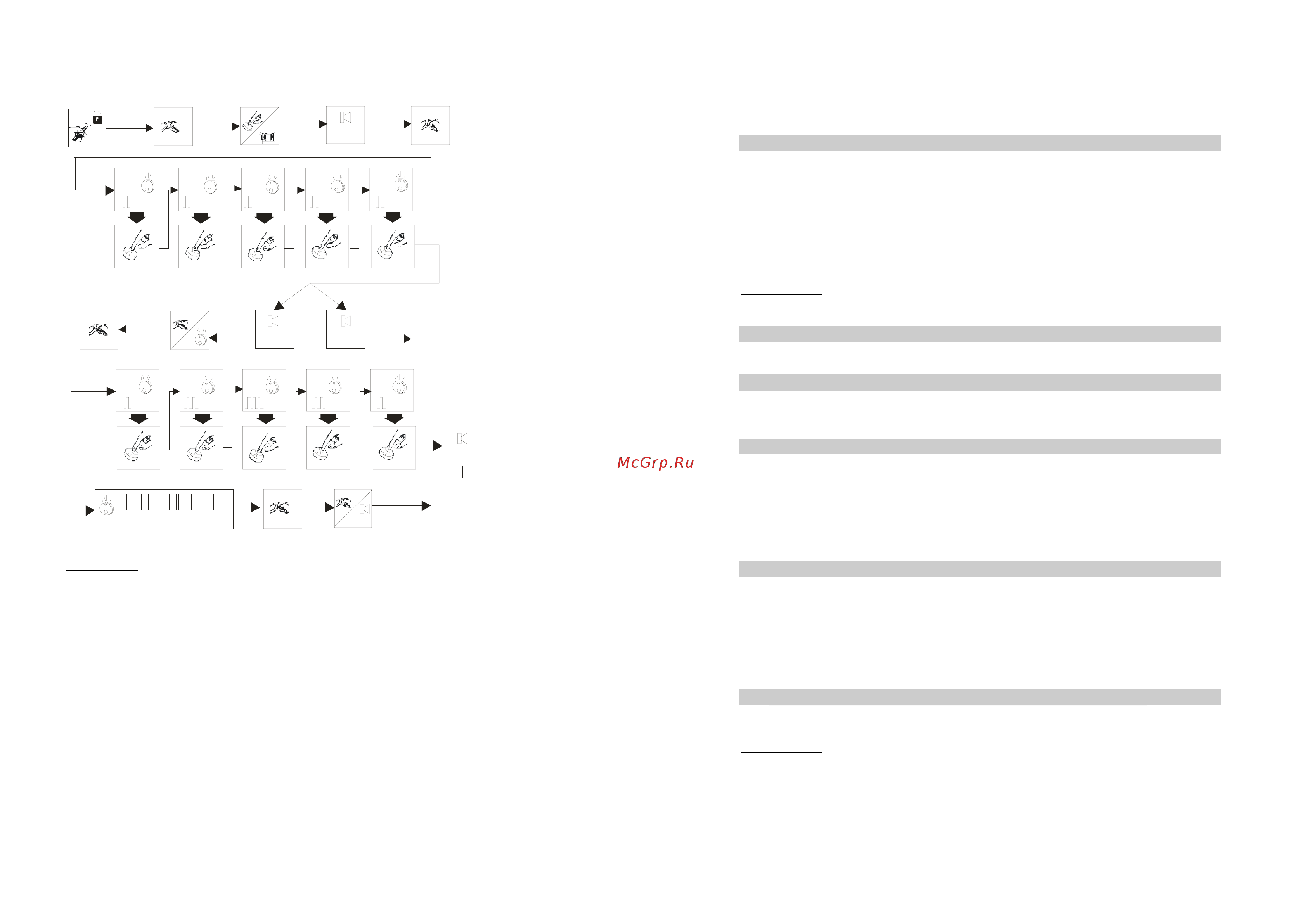

Рис.7.2. Процедура изменения персонального кода.
ПРОГРАММНЫЙ – с помощью средств информационной шины
CAN-Bus.
Функция должна находиться в состоянии АППАРАТНЫЙ.
Функции №15, №16, №17. Включения режима Anti-Car-Jack.
С помощью функций определяется способ активизации режима защиты
от угона автомобиля (п.5).
Примечание:
установка в состояние ВКЛ одной из функций №15, №16 или
№17 автоматически выключает две остальные;
функция №17 (Anti-Car-Jack тип 3) требует подключения к
система дополнительного оборудования (кодонаборной
клавиатуры) и в настоящем описании не рассматривается;
15
20
