РУКОВОДСТВО ПО УСТАНОВКЕ и эксплуатации
12
ЗАЖИГАНИЕ ВЫКЛЮЧЕНО ЗАЖИГАНИЕ ВКЛЮЧЕНО
Охрана выключена Охрана включена Охрана выключена Охрана включена
кнопка 1 (0,5 с)
Вкл. охраны
с подтверждающими
сигналами сирены
Поиск автомобиля с
подтверждающими
сигналами сирены
Вкл. охраны с подтвержд.
сигналами сирены
Поиск автомобиля с
подтверждающими
сигналами сирены
кнопка 1 (2 с)
Вкл./Выкл. ПАНИКИ Вкл./Выкл. ПАНИКИ Вкл./Выкл. ПАНИКИ Вкл./Выкл. ПАНИКИ
кнопка 2 (0,5 с)
Отпир. замков дверей Выключение охраны Отпир. замков дверей Выключение охраны
кнопка 2 (2 с)
Вкл. доп. канала 1 Вкл. доп. канала 1 Вкл. доп. канала 1 Вкл. доп. канала 1
кнопка 3 (0,5 с)
Включение охраны
без подтверждающих
сигналов сирены
Поиск автомобиля
без подтверждающих
сигналов сирены
Включение охраны
без подтверждающих
сигналов сирены
Поиск автомобиля
без подтверждающих
сигналов сирены
кнопка 3 (2 с и более)
Управление доп.
каналом 2
Управление доп.
каналом 2
Управление доп. каналом
2
Управление доп.
каналом 2
кнопка 4 (0,5 с)
Отпирание/запирание
замков дверей
Не используется
Отпирание/запирание
замков дверей
Не используется
кнопка 4 (2 с)
Вкл. доп. канала 3 Вкл. доп. канала 3 Вкл. доп. канала 3 Вкл. доп. канала 3
кнопки 2+3 (0,5 с)
Включение POLITE
ILLUMINATION™
Включение POLITE
ILLUMINATION™
Не используется
Включение POLITE
ILLUMINATION™
кнопки 3+4 (0,5 с)
Не используется Не используется
Включение активного
Never Car Jack™
Не используется
кнопки 1+3 (0,5 с)
Однократная автомат.
постановка на охрану
Не используется Не используется Не используется
кнопки 1>3>1
(последов-но по 0,5 с)
Включение режима
VALET
Не используется
Включение режима
VALET
Не используется
кнопка 3 (0,5 с) в теч.
5 с после вкл. охраны
Не используется
Откл. предупредит.
зон датчика удара и
доп. датчика
Не используется Не используется
кнопки 1+3 (0,5 с)
в течение 5 с после
включения охраны
Не используется
Откл. датчика удара
и предупредительной
зоны доп. датчика
Не используется Не используется
кнопки 2+3 (0,5 с)
в теч. 5 с после вкл.
охраны
Не используется
Откл. всех зон
датчика удара и доп.
датчика
Не используется Не используется
53

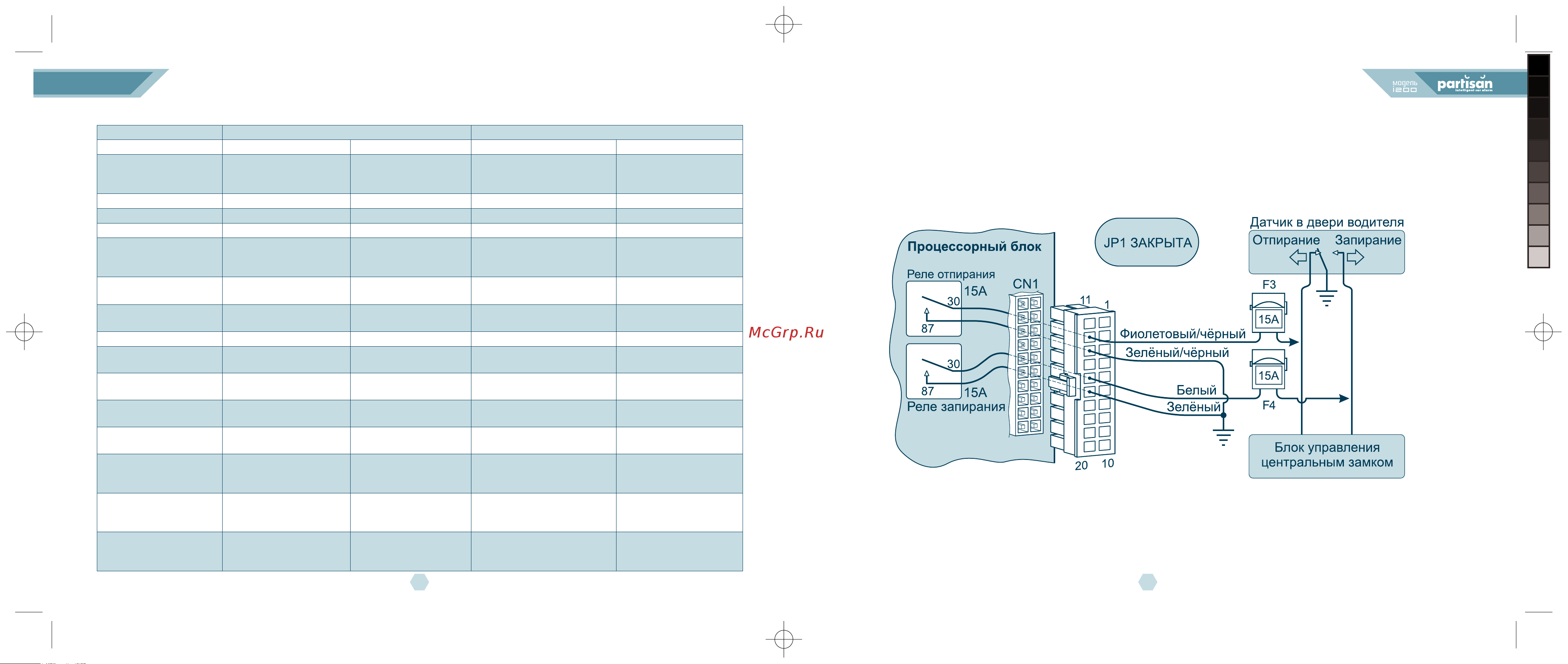

Схемы подключения центрального замка
Схема 2
