РУКОВОДСТВО ПО УСТАНОВКЕ и эксплуатации
8
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Виды тревожного сигнала
ДЛИТЕЛЬНОСТЬ ЧАСТОТА
Звуковой на сирену 30 сек. непрерывно
Оптический, два канала с
использованием указателей
поворотов (аварийной
сигнализации). Ток по каждому
из каналов Imax = 7,5 А,
цепь защищена отдельным
предохранителем 15 А
30 сек. прерывисто с частотой 1 Гц
Подтверждающие сигналы
ДЛИТЕЛЬНОСТЬ ЧАСТОТА
Звуковой на сирену 1 или 2 сек. прерывисто с частотой 1 Гц
Оптический, два канала с
использованием указателей
поворотов (аварийной
сигнализации). Ток по каждому
из каналов Imax = 7,5 А,
цепь защищена отдельным
предохранителем 15 А
1 или 2 сек. прерывисто с частотой 1 Гц
57

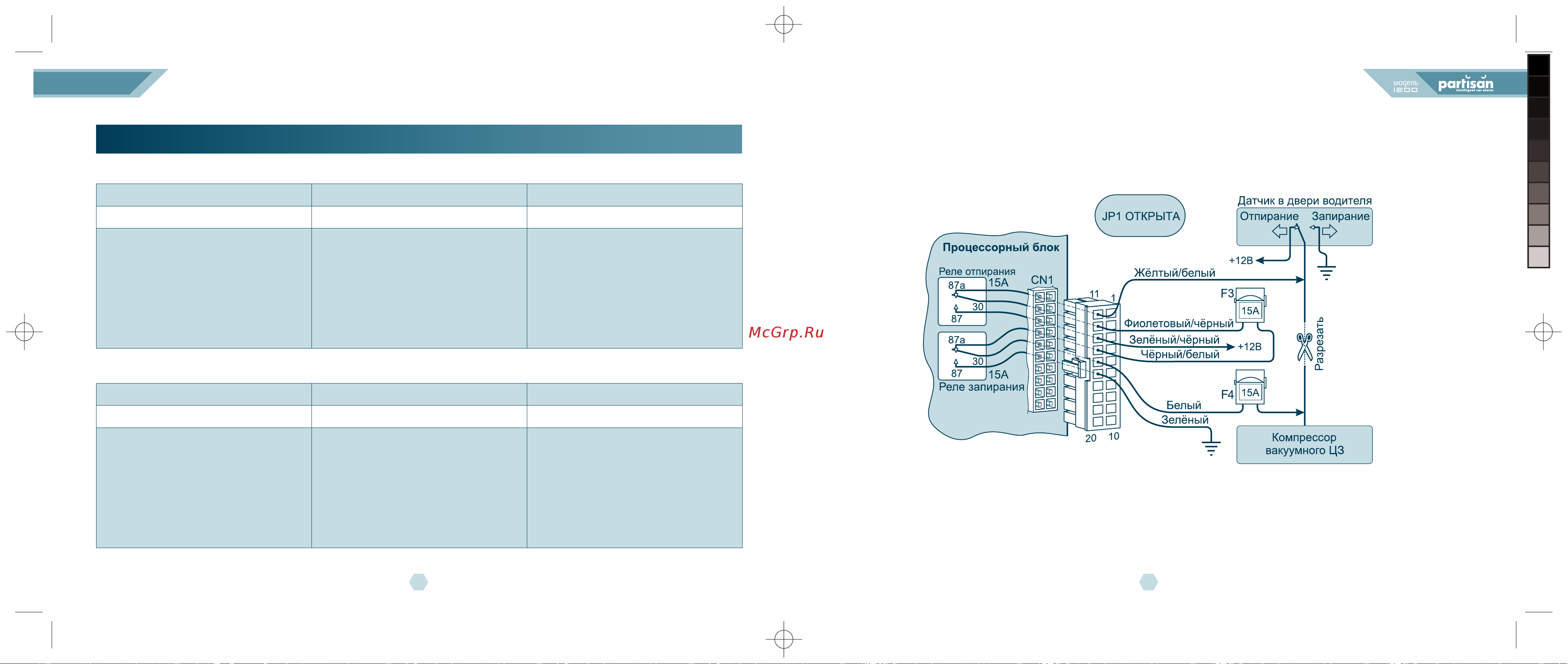

Схема 6
Partisan manual-i200.indd, Spread 8 of 32 - Pages (8, 57) 31.10.2007 13:18
