![Nuova Simonelli Appia II 2 Gr V cup warmer [145/150] Boiler schema esquema caldera 3 gr](/img/pdf.png)
Nuova Simonelli Appia II 2 Gr V cup warmer [145/150] Boiler schema esquema caldera 3 gr
![Nuova Simonelli Appia II 2 Gr V cup warmer [145/150] Boiler schema esquema caldera 3 gr](/views2/2010504/page145/bg91.png)
45

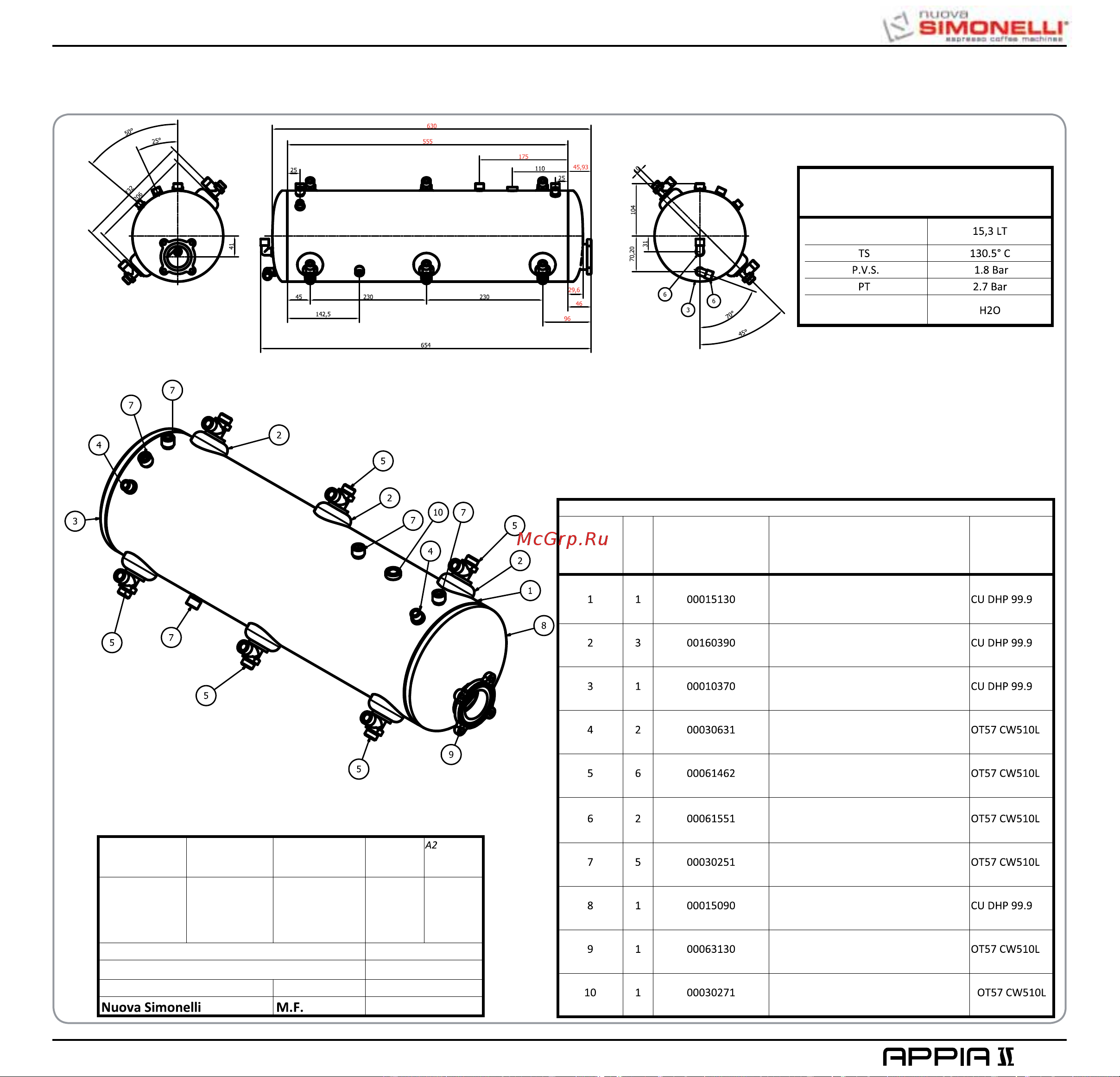

BOILER SCHEMA / ESQUEMA CALDERA (3 gr.)
1:2
15/05/2013
90014770
ELEMENT
ANZ
ELEMENTO
N.ro
TEILE-NR.
NÚMERO PARTE
BESCHREIBUNG
DESCRIPCIÓN
MATERIAL
MATERIAL
Teileliste Lista de las partes
Material
Material
Behandlung
Tratamiento
toleranz
skala
Escala
tolerancia
Media
Mittel
Cobre,latón
Kupfer,
Messing
Beschreibung Descripción
Beschreibung Descripción
Diseñador
Konstrukteur
code
Código
datum Fecha
Boiler caldera D.180 3 Gr 2013
DATOS PROYECTO DIRECTIVA PED 97/23/CE
PROJEKTDATEN RICHTLINIE DG-RICHTLINIE
97/23/EG
MEDIUM
FLUIDO
VOLUMEN
VOLUMEN
Gehäuse Boiler D.180 3Gr Appia SP1.2
Cuerpo caldera D.180 3Gr Appia SP1.2
Austauscherrohr Appia 1GR
Tubo intercambiadorappia 1GR
Schale D180 2 Bohrungen
Copa D180 2 orificios
Schale D180 PR 2013
Copa D180 PR 2013
Flansch Widerstand 4 Bohrungen 2013
Brida resistencia 4 orificios 2013
Anschluss G 1/4'' AG
Conexión G 1/4'' M
GEÄNDERTE T-Verschraubung
Austauscher
Racor T intercambiador Appia
Anschweiß-Winkelstück 3/8
Racor para soldar de codo 3/8
Anschluss G 3/8'' AG
Conexión G 3/8'' M
Anschluss G 1/4'' AG
Conexión G 1/4'' M
