27

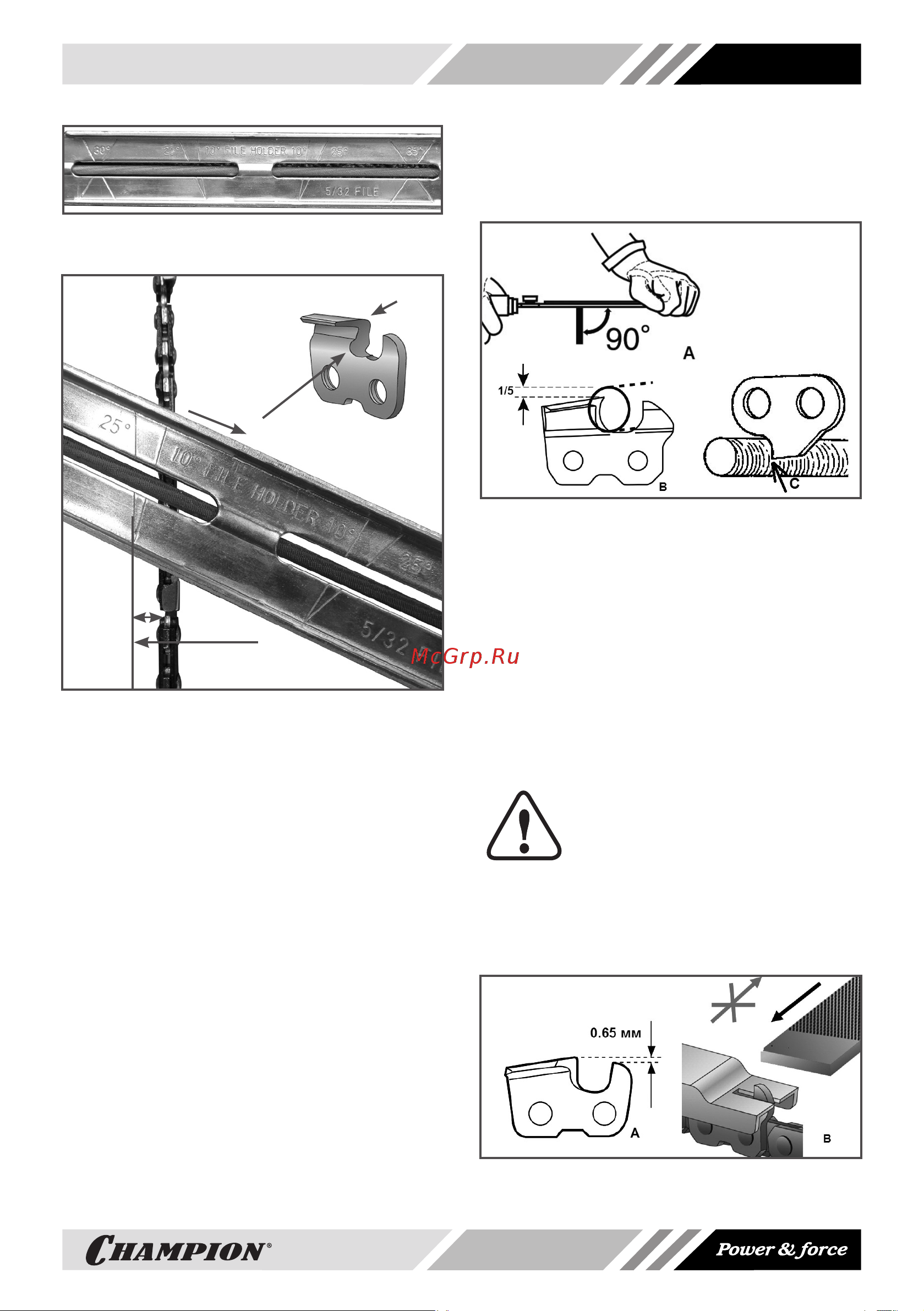

Линия угла заточки
параллельно шине
Направление заточки
«изнутри-наружу»
Свободный ход
Заточку цепи с помощью обоймы можно
производить непосредственно на пиле.
Для этого очистите пильную цепь от опи-
лок, установите на шину и произведите
натяжку цепи. Заблокируйте цепь с помо-
щью ручного тормоза. Сначала затачива-
ются режущие зубья одного ряда (левые
или правые). При правильно подобран-
ной обойме и напильнике передний угол
и угол верхнего лезвия получаются авто-
матически. Для получения правильного
угла заточки, необходимо линию с соот-
ветствующим углом заточки (10º, 25º,30º),
располагать параллельно шине (Рис.
22). Заточку цепи производите только
при движении напильника вперед, «из-
нутри-наружу». При движении напильни-
ка назад (на себя), приподнимайте его.
Напильник регулярно поворачивайте в
оправке, во избежание одностороннего
износа. Для того, чтобы длина зуба была
одинаковой, количество движений на-
пильником при заточке на каждом зубе и
давление на него должно быть одинако-
вым. Для заточки одного зуба достаточно
3-4 движений напильником.
При заточке цепи следите за тем, чтобы
между обоймой с напильником и шиной с
цепью выдерживался угол 90º (Рис. 23А).
При правильно подобранном напильнике
и оправке, при заточке цепи 1/5 часть на-
пильника (примерно 20%), должна высту-
пать над верхней гранью режущего зуба
(Рис. 23В). Следите за тем, чтобы нижний
край ведущего звена всегда оставался
острым. При наличии заусениц сточите их
круглым напильником (Рис. 23С).
ВНИМАНИЕ!
При заточке цепи следите за
тем, чтобы длина правого и
левого режущего зуба была
одинаковой.
После 2-3 заточек цепи обязательно про-
веряйте высоту ограничителя глубины
резания.
