9


ВНИМАНИЕ!
Для работы используйте
шины и цепи, рекомендован-
ные заводом-изготовителем
для данной модели бензопилы.
ОСТОРОЖНО!
Все работы по уста-
новке и регулировке
цепи выполняйте в за-
щитных перчатках.
A
B
1
2


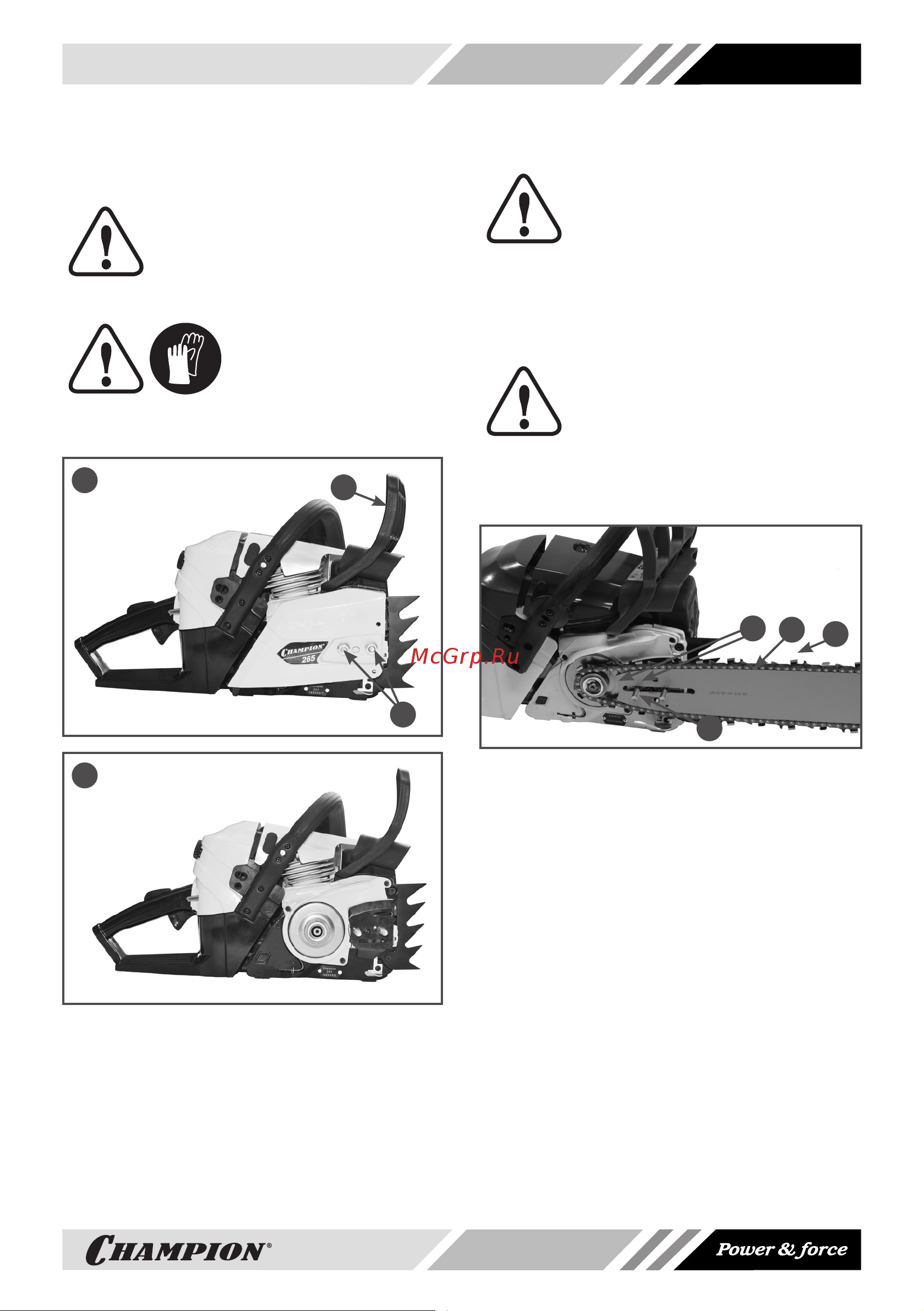

1. Перед установкой шины и цепи убе-
дитесь в том, что тормоз цепи нахо-
дится в расторможенном положении.
Для этого рукоятку тормоза (1) Рис.3А
потяните на себя до щелчка.
2. Открутите гайки (2) и снимите крышку
шины (Рис. 3В).
ПРИМЕЧАНИЕ!
Для снятия крышки шины с
пилы может потребоваться
небольшое усилие.
3. Прокручивая шестерню (3) против
часовой стрелки, установите палец
натяжения цепи в крайнее левое по-
ложение.
ВНИМАНИЕ!
Перед установкой шины уда-
лите транспортировочные
шайбы со шпилек шины (если
предусмотрено конструкцией). Шайбы
предназначены только для транспор-
тировки бензопилы.
1
2
3
4

4. Установите направляющую шину (1)
на шпильки (2) так, как показано на
Рис. 4 и сдвиньте ее в сторону муфты
сцепления для облегчения установки
пильной цепи.
5. Установите пильную цепь на направ-
ляющую шину так, как показано на
Рис. 4. При установке цепи следите
за тем, чтобы режущая кромка зуба
(3) была расположена вперед по
ходу движения цепи, т.е. по часовой
стрелке.
6. Установите на место крышку шины.
Придерживая шину за передний ко-
нец, потяните ее вверх и закрутите
гайки крепления крышки, не затяги-
вая ключом.
