Stihl FS 90 4-MIX [17/52] Монтаж двухручной рукоятки
![Stihl FS 90 4-MIX [17/52] Монтаж двухручной рукоятки](/views2/2011279/page17/bg11.png)
FS 90, FS 90 R
pyccкий
15
Монтировать двухручную рукоятку с
поворотной подпоркой ручки
Поворотная подпорка ручки при
отправке уже монтирована на
хвостовике. Для монтажа трубчатой
рукоятки необходимо демонтировать
зажимные чашечки

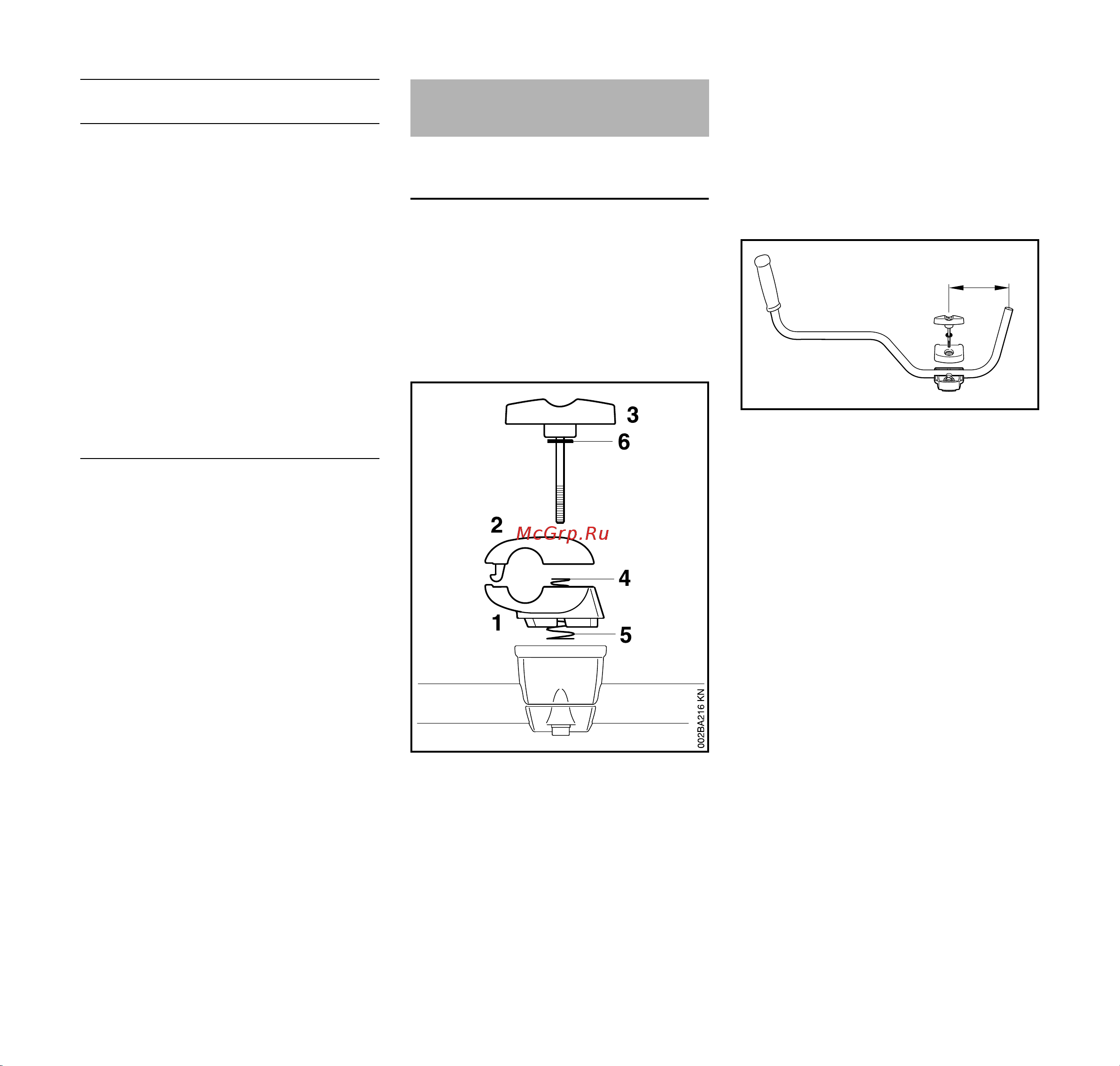

Демонтаж зажимных чашечек
N Удерживать нижнюю зажимную
чашечку (1) и верхнюю зажимную
чашечку (2)
N Выкрутить тисковой винт (3) –
после выкручивания тискового
винта комплектующие имеют не
плотную посадку и
разъединяются с помощью обеих
пружин (4, 5)!
N Вынуть тисковой винт – шайба
остаётся (6) на тисковом винте
N Разъединить зажимные чашечки
– пружины (4, 5) остаются в
нижней зажимной чашечке!
Закрепить трубчатую рукоятку
N Трубчатую рукоятку (7) вложить в
нижнюю зажимную чашечку (1)
так, чтобы расстояние (А) не
превышало 15 см (6 дюймов)
N Установить верхнюю зажимную
чашечку и обе чашечки
удерживать вместе
N Тисковой винт с одетой шайбой
продеть до упора через обе
чашечки – все комплектующие
удерживать вместе и закрепить
Навесной
инструмент
1)
Требуется хомутик (ограничтель
шага) на круговой рукоятке
2)
Не подходит для устройств с
двухручной рукояткой
3)
Для устройств с двухручной
рукояткой подходит лишь с
ограничением
4)
Использование подвесного
ремня не требуется
5)
Использовать поставляемый
вместе с устройством шланг для
рукоятки
Применение
BF
1)
Почвенная фреза
FCS
3) 4)
Кромкорез
FH
1)
Кусторез для
густых зарослей,
регулируемый
HL 0°
2)
Секатор
HL 135°
1) 3)
Секатор,
регулируемый
HT
2)
Высоторез
SP
5) 2)
Специальное
устройство для
сбора урожая
SP 10
2)
Специальное
устройство для
сбора урожая
Монтаж двухручной
рукоятки
1
7
A
250BA046 KN
