Stihl FS 90 4-MIX [21/52] Монтаж защитных приспособлений
![Stihl FS 90 4-MIX [21/52] Монтаж защитных приспособлений](/views2/2011279/page21/bg15.png)

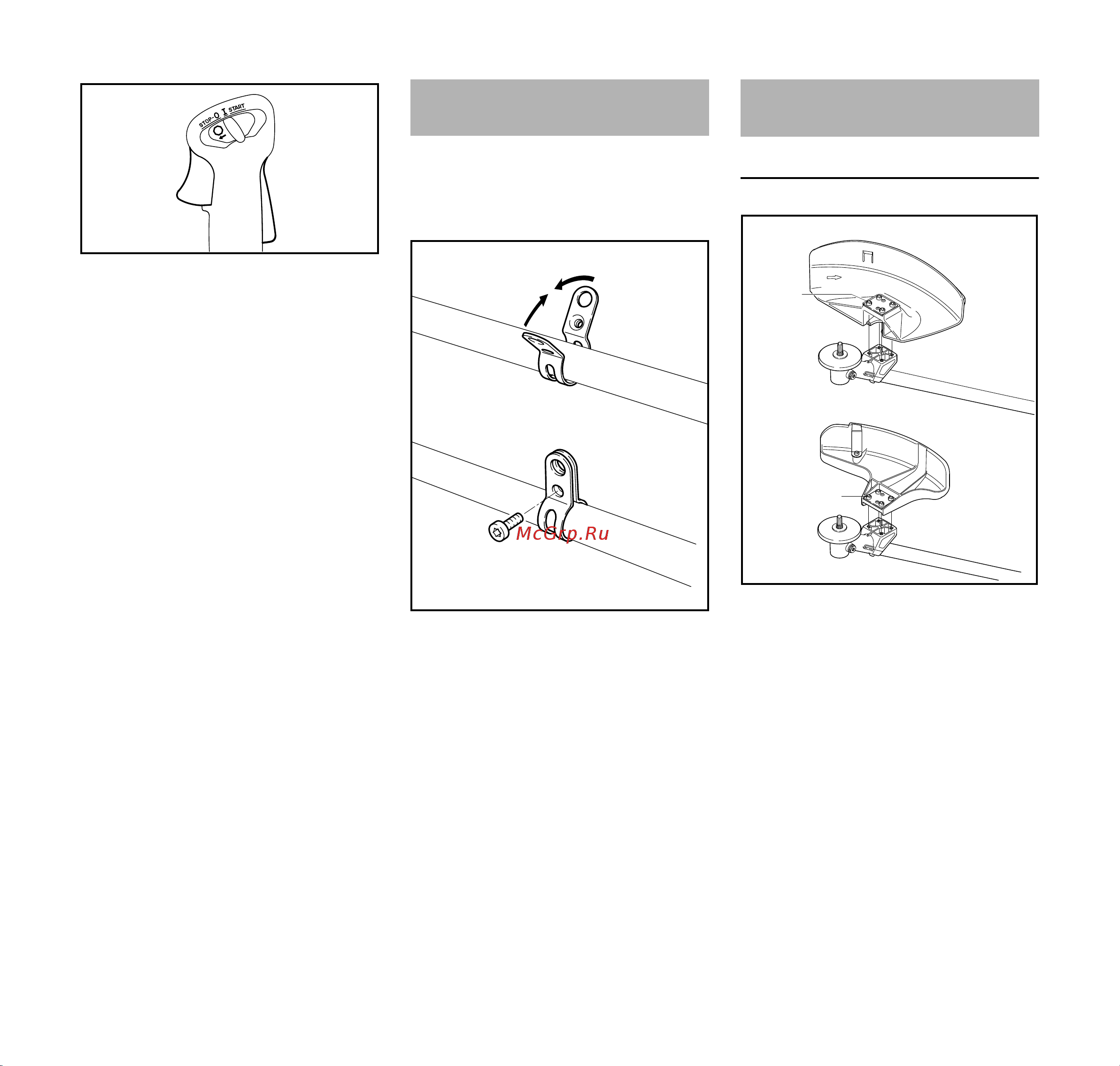

FS 90, FS 90 R
pyccкий
19
N Вдавите полностью фиксатор
рычага управления подачей
топлива (1) и рычаг (2) (позиция
подачи "полного газа"), – тросик
управления дроссельной
заслонкой отрегулирован
правильно.
Опорная петля входит в объем
поставки устройства или может быть
получена как специальные
принадлежности.
Положение опорной петли см.
"Важные комплектующие".
N Установить скобу (1) с
левосторонней резьбой на шток
(сторона пользователя)
N Сжать планки скобы и
удерживать сжатыми
N Ввинтить болт (2) M6x14
N Выровнять опорную петлю
N Болт затянуть
Монтаж защиты
1 Защита для косильных
инструментов
2 Защита для косильных головок
Защиты (1) и (2) крепятся на
передаче одинаково.
N Защиту уложить на передачу
N Ввинтить и затянуть болты (3)
STOP
249BA017 KN
1
2
Монтаж несущей проушины
002BA142 KN
1
2
1
Монтаж защитных
приспособлений
002BA380 KN
2
1
3
3
