FS 90, FS 90 R
pyccкий
23
навесные комплектующие, как фартук
и нож – см. "Монтаж защитных
приспособлений".
Для пильных полотен 200 (6, 7)
должен монтироваться упор в
качестве защиты режущего
инструмента – см. "Монтаж защитных
приспособлений".
Устройство положить креплением для
режущего инструмента вверх – у (2),
(4) и (5) режущие кромки могут
показывать в любом направлении, у
(1), (3), (6) и (7) режущие кромки
должны показывать по часовой
стрелке.
Придерживаться стрелки
направления вращения на
внутренней стороне защиты
косильного инструмента и упора.

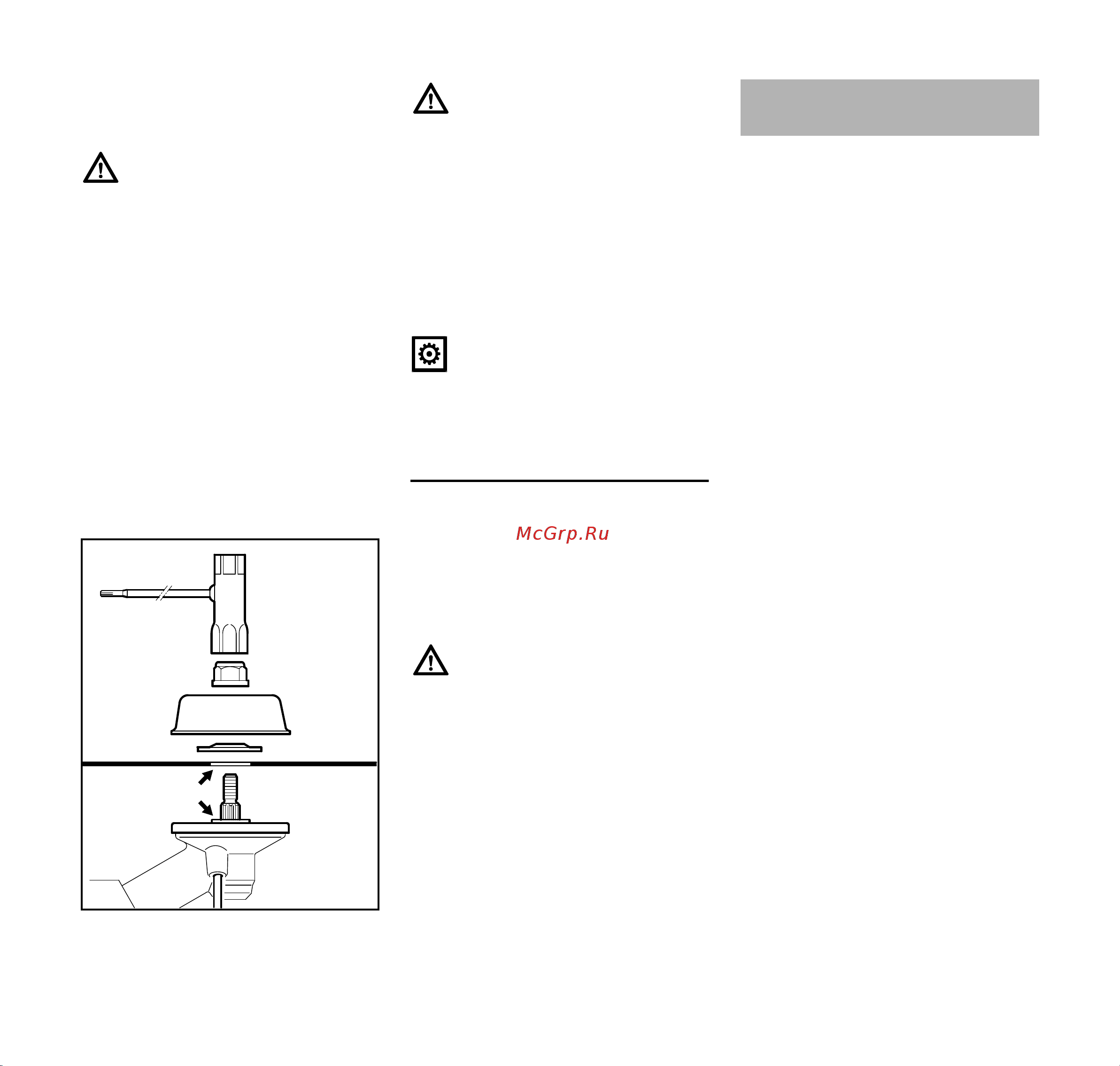

N Режущий инструмент (8) уложить
на зажимной диск (9)
Буртик (стрелки) должен попадать в
отверстие режущего инструмента.
N Упорную шайбу (10) и подвижный
диск (11) одеть на вал (12)
N Блокировка вала
N Гайку (13) с помощью
комбинированного ключа (14)
повернуть против часовой
стрелки на вале и затянуть
Инструмент для блокировки вала
снова снять.
Демонтировать металлический
режущий инструмент
N Блокировка вала
N Гайку ослабить по часовой
стрелке
N Детали снять с вала – при этом
зажимной диск (9) не снимать
Ослабившуюся гайку заменить.
STIHL 4-MIX-Motor это двигатель со
смазыванием топливной смесью.
Двигатель должен работать на
топливной смеси из бензина и
моторного масла.
STIHL 4-MIX-Motor - представляет
собой четырехтактный двигатель.
10
8
9
11
12
13
14
681BA161 KN
Двигатель 4-MIX
