19
OPERATION

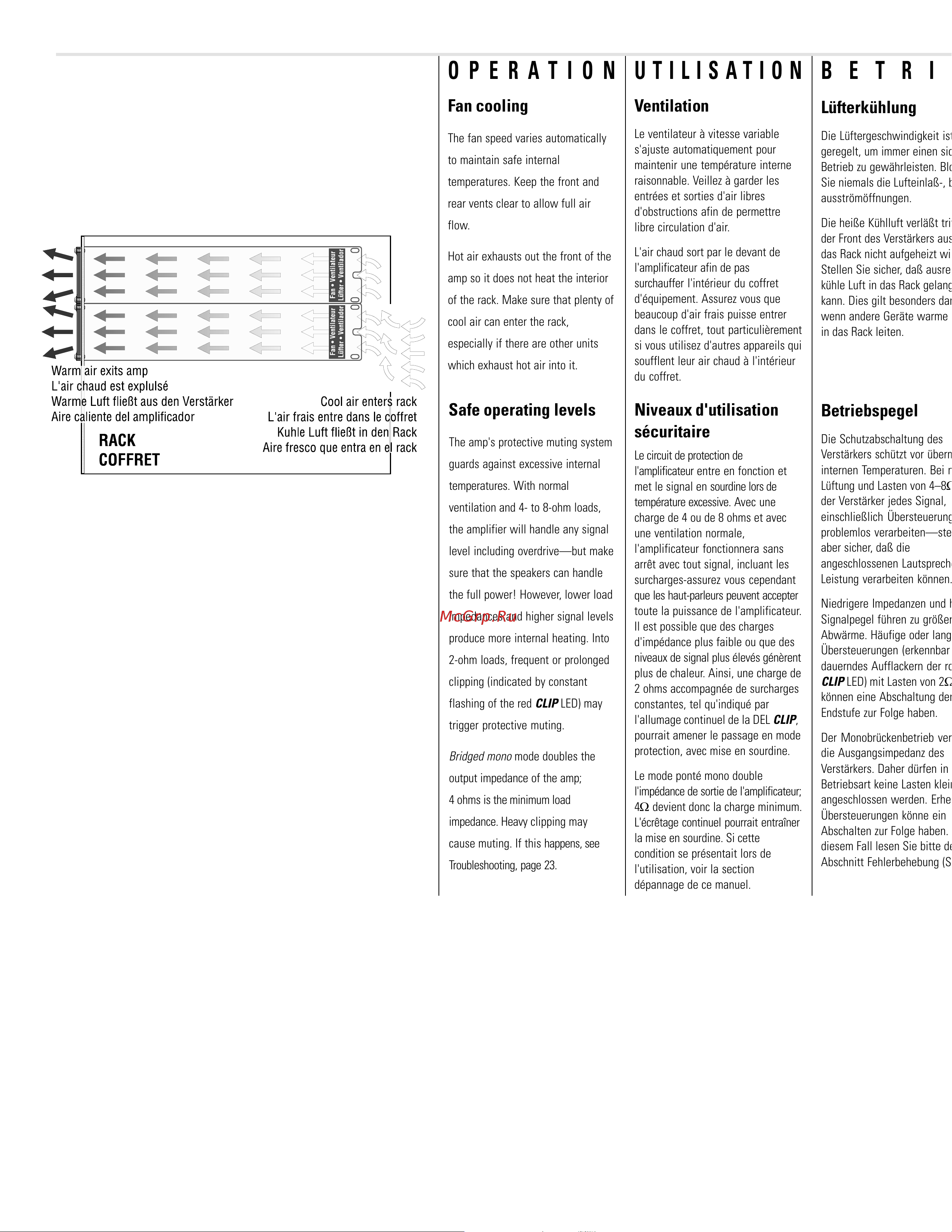

Fan cooling
The fan speed varies automatically
to maintain safe internal
temperatures. Keep the front and
rear vents clear to allow full air
flow.
Hot air exhausts out the front of the
amp so it does not heat the interior
of the rack. Make sure that plenty of
cool air can enter the rack,
especially if there are other units
which exhaust hot air into it.
UTILISATION BETRIEBOPERACIÓ N
Ventilación
La velocidad del ventilador varía
automáticamente para mantener la
temperatura interna adecuada.
Mantenga las rejillas de ventilación
delanteras y posteriores despejadas
para que el aire pueda circular.
El aire caliente sale por la parte
frontal del amplificador para no
calentar el rack. Asegúrese de que
circule aire fresco en el rack,
especialmente si hay otras unidades
que generan aire caliente hacio
adentro.
Niveles adecuados de
operación
El sistema de "enmudecimiento"
(función
Mute
) de protección, se activa
con temperaturas altas internas. Con
una ventilación normal y cargas de 4
y 8 ohmios, el amplificador puede
manejar cualquier nivel de señal
incluyendo la saturación—pero
verifique que sus bocinas puedan
manejar esa potencia. Sin embargo,
las bajas impedancias y los altos
niveles de señal producen calor
interno. En cargas de 2 ohmios, con
'clipeo'
frecuente o prolongado
(indicado por el parpadeo del LED
CLIP
) puede ocurrir un
"enmudecimiento" de protección.
El modo de puenteado en mono
duplica la impedancia de salida del
amplificador; 4 ohmios es la mínima
impedancia de carga. La saturación
extrema puede causar paro total. Si
ésto sucede lea la sección Busqueda
de Averías, en la página 23.
Ventilation
Le ventilateur à vitesse variable
s'ajuste automatiquement pour
maintenir une température interne
raisonnable. Veillez à garder les
entrées et sorties d'air libres
d'obstructions afin de permettre
libre circulation d'air.
L'air chaud sort par le devant de
l'amplificateur afin de pas
surchauffer l'intérieur du coffret
d'équipement. Assurez vous que
beaucoup d'air frais puisse entrer
dans le coffret, tout particulièrement
si vous utilisez d'autres appareils qui
soufflent leur air chaud à l'intérieur
du coffret.
Niveaux d'utilisation
sécuritaire
Le circuit de protection de
l'amplificateur entre en fonction et
met le signal en sourdine lors de
température excessive. Avec une
charge de 4 ou de 8 ohms et avec
une ventilation normale,
l'amplificateur fonctionnera sans
arrêt avec tout signal, incluant les
surcharges-assurez vous cependant
que les haut-parleurs peuvent accepter
toute la puissance de l'amplificateur.
Il est possible que des charges
d'impédance plus faible ou que des
niveaux de signal plus élevés génèrent
plus de chaleur. Ainsi, une charge de
2 ohms accompagnée de surcharges
constantes, tel qu'indiqué par
l'allumage continuel de la DEL
CLIP
,
pourrait amener le passage en mode
protection, avec mise en sourdine.
Le mode ponté mono double
l'impédance de sortie de l'amplificateur;
4
W
devient donc la charge minimum.
L'écrêtage continuel pourrait entraîner
la mise en sourdine. Si cette
condition se présentait lors de
l'utilisation, voir la section
dépannage de ce manuel.
Lüfterkühlung
Die Lüftergeschwindigkeit ist
geregelt, um immer einen sicheren
Betrieb zu gewährleisten. Blockieren
Sie niemals die Lufteinlaß-, bzw. -
ausströmöffnungen.
Die heiße Kühlluft verläßt tritt aus
der Front des Verstärkers aus, damit
das Rack nicht aufgeheizt wird.
Stellen Sie sicher, daß ausreichend
kühle Luft in das Rack gelangen
kann. Dies gilt besonders dann,
wenn andere Geräte warme Kühlluft
in das Rack leiten.
Safe operating levels
The amp's protective muting system
guards against excessive internal
temperatures. With normal
ventilation and 4- to 8-ohm loads,
the amplifier will handle any signal
level including overdrive—but make
sure that the speakers can handle
the full power! However, lower load
impedances and higher signal levels
produce more internal heating. Into
2-ohm loads, frequent or prolonged
clipping (indicated by constant
flashing of the red
CLIP
LED) may
trigger protective muting.
Bridged mono
mode doubles the
output impedance of the amp;
4 ohms is the minimum load
impedance. Heavy clipping may
cause muting. If this happens, see
Troubleshooting, page 23.
Betriebspegel
Die Schutzabschaltung des
Verstärkers schützt vor übermäßigen
internen Temperaturen. Bei normaler
Lüftung und Lasten von 4–8
W
kann
der Verstärker jedes Signal,
einschließlich Übersteuerungen
problemlos verarbeiten—stellen Sie
aber sicher, daß die
angeschlossenen Lautsprecher die
Leistung verarbeiten können.
Niedrigere Impedanzen und höhere
Signalpegel führen zu größerer
Abwärme. Häufige oder lange
Übersteuerungen (erkennbar durch
dauerndes Aufflackern der roten
CLIP
LED) mit Lasten von 2
W
können eine Abschaltung der
Endstufe zur Folge haben.
Der Monobrückenbetrieb verdoppelt
die Ausgangsimpedanz des
Verstärkers. Daher dürfen in dieser
Betriebsart keine Lasten kleiner 4
W
angeschlossen werden. Erhebliche
Übersteuerungen könne ein
Abschalten zur Folge haben. In
diesem Fall lesen Sie bitte den
Abschnitt Fehlerbehebung (Seite 23).
