25

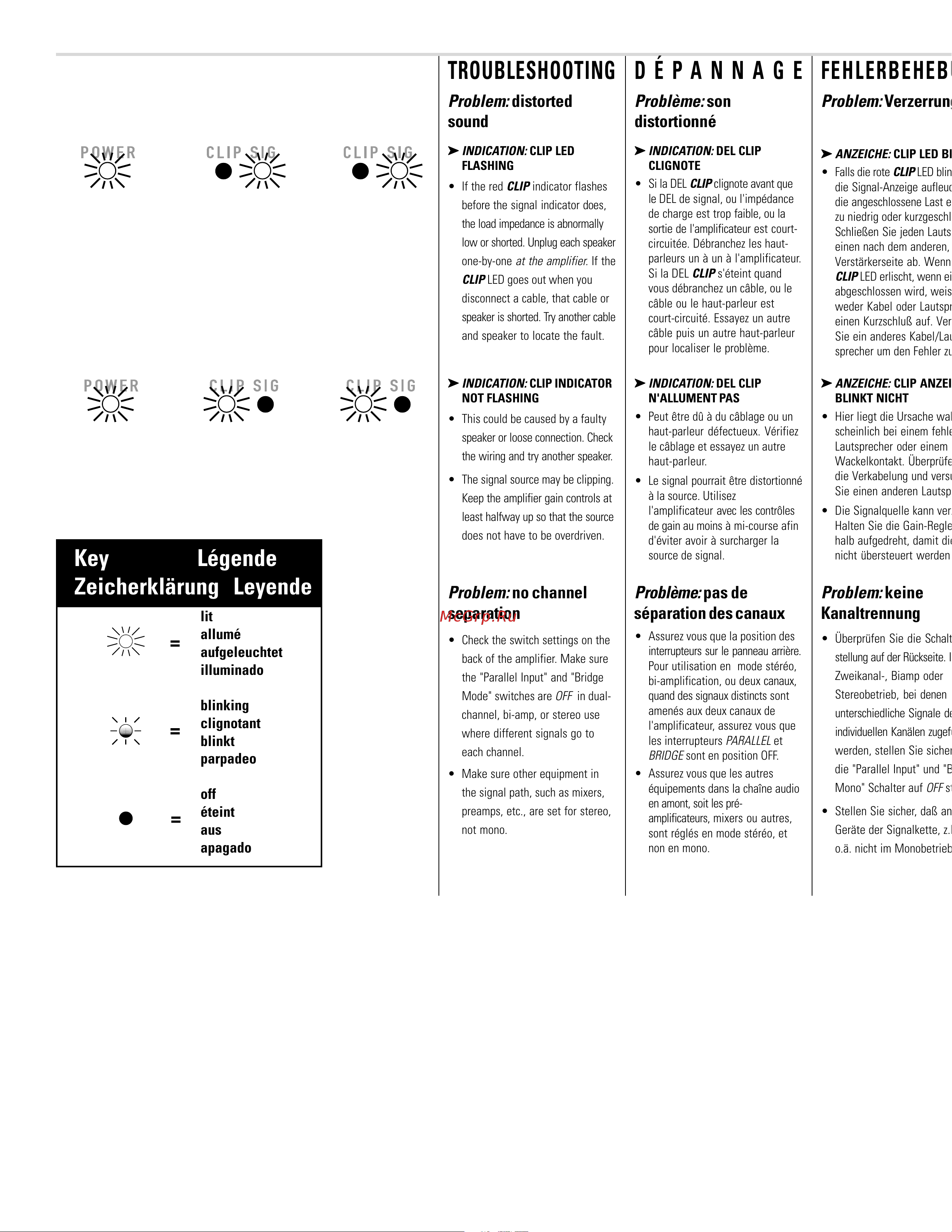

TROUBLESHOOTING BUSQUEDA DE AVERÍASDÉPANNAGE FEHLERBEHEBUNG
Key Légende
Zeicherklärung Leyende
lit
allumé
aufgeleuchtet
illuminado
blinking
clignotant
blinkt
parpadeo
off
éteint
aus
apagado
➤➤
➤➤
➤
INDICATION:
CLIP INDICATOR
NOT FLASHING
• This could be caused by a faulty
speaker or loose connection. Check
the wiring and try another speaker.
• The signal source may be clipping.
Keep the amplifier gain controls at
least halfway up so that the source
does not have to be overdriven.
Problem:
no channel
separation
• Check the switch settings on the
back of the amplifier. Make sure
the "Parallel Input" and "Bridge
Mode" switches are
OFF
in dual-
channel, bi-amp, or stereo use
where different signals go to
each channel.
• Make sure other equipment in
the signal path, such as mixers,
preamps, etc., are set for stereo,
not mono.
Problem:
distorted
sound
➤➤
➤➤
➤
INDICATION:
CLIP LED
FLASHING
• If the red
CLIP
indicator flashes
before the signal indicator does,
the load impedance is abnormally
low or shorted. Unplug each speaker
one-by-one
at the amplifier.
If the
CLIP
LED goes out when you
disconnect a cable, that cable or
speaker is shorted. Try another cable
and speaker to locate the fault.
Problema:
sonido
distorsionado
➤➤
➤➤
➤
INDICACIÓN:
EL INDICADOR
LED DE CLIP PARPADEA
• Si el indicador rojo de
CLIP
par-
padea antes que el indicador de
señal, la impedancia de carga es
anormal, muy baja o corta.
Desconecte cada bocina, una por
una, desde el amplificador. Si el
indicador se apaga cuando usted
desconecta un cable, éste o esa
bocina estan bajos. Pruebe con
otros para localizar la falla.
Problema:
no hay
separación entre los
canales
• Revise los posiciónes de los
interruptores en la parte de atrás
del amplificador. Si usan los
modos de dos canales,
biamplificado o estéreo, revise
que los interruptores "Parallel
Input" y "Bridge mode" estén
apagados.
• Verifique el resto del equipo en el
trayecto de la señal, como mezcla-
dores, preamplificadores, etc., estén
ajustados en estéreo y no en mono.
➤➤
➤➤
➤
INDICACIÓN:
EL INDICADOR
CLIP NO PARPADEA
• Esto puede ser causado por una
defectuosa o por desconexión.
Revise el cableado y pruebe con
otra bocina.
• La fuente de la señal puede que se
esté saturando. Mantenga los con-
troles de ganancia del amplificador
a más de medio trayecto, para que
de esa manera no tenga que exigir
demasiado al fuente de la señal.
Problème:
son
distortionné
➤➤
➤➤
➤
INDICATION:
DEL CLIP
CLIGNOTE
• Si la DEL
CLIP
clignote avant que
le DEL de signal, ou l'impédance
de charge est trop faible, ou la
sortie de l'amplificateur est court-
circuitée. Débranchez les haut-
parleurs un à un à l'amplificateur.
Si la DEL
CLIP
s'éteint quand
vous débranchez un câble, ou le
câble ou le haut-parleur est
court-circuité. Essayez un autre
câble puis un autre haut-parleur
pour localiser le problème.
➤➤
➤➤
➤
INDICATION:
DEL CLIP
N'ALLUMENT PAS
• Peut être dû à du câblage ou un
haut-parleur défectueux. Vérifiez
le câblage et essayez un autre
haut-parleur.
• Le signal pourrait être distortionné
à la source. Utilisez
l'amplificateur avec les contrôles
de gain au moins à mi-course afin
d'éviter avoir à surcharger la
source de signal.
Problème:
pas de
séparation des canaux
• Assurez vous que la position des
interrupteurs sur le panneau arrière.
Pour utilisation en mode stéréo,
bi-amplification, ou deux canaux,
quand des signaux distincts sont
amenés aux deux canaux de
l'amplificateur, assurez vous que
les interrupteurs
PARALLEL
et
BRIDGE
sont en position OFF.
• Assurez vous que les autres
équipements dans la chaîne audio
en amont, soit les pré-
amplificateurs, mixers ou autres,
sont réglés en mode stéréo, et
non en mono.
Problem:
Verzerrungen
➤➤
➤➤
➤
ANZEICHE:
CLIP LED BLINKT
• Falls die rote
CLIP
LED blinkt, bevor
die Signal-Anzeige aufleuchtet, ist
die angeschlossene Last entweder
zu niedrig oder kurzgeschlossen.
Schließen Sie jeden Lautsprecher,
einen nach dem anderen, auf der
Verstärkerseite ab. Wenn die
CLIP
LED erlischt, wenn ein Kabel
abgeschlossen wird, weisen ent-
weder Kabel oder Lautsprecher
einen Kurzschluß auf. Versuchen
Sie ein anderes Kabel/Laut-
sprecher um den Fehler zu finden.
➤➤
➤➤
➤
ANZEICHE:
CLIP ANZEIGE
BLINKT NICHT
• Hier liegt die Ursache wahr-
scheinlich bei einem fehlerhaften
Lautsprecher oder einem
Wackelkontakt. Überprüfen Sie
die Verkabelung und versuchen
Sie einen anderen Lautsprecher.
• Die Signalquelle kann verzerren.
Halten Sie die Gain-Regler etwa
halb aufgedreht, damit die Quelle
nicht übersteuert werden muß.
Problem:
keine
Kanaltrennung
•Überprüfen Sie die Schalter-
stellung auf der Rückseite. Im
Zweikanal-, Biamp oder
Stereobetrieb, bei denen
unterschiedliche Signale den
individuellen Kanälen zugeführt
werden, stellen Sie sicher, daß
die "Parallel Input" und "Bridge
Mono" Schalter auf
OFF
stehen.
• Stellen Sie sicher, daß andere
Geräte der Signalkette, z.B. Mixer
o.ä. nicht im Monobetrieb laufen.
