8.7. Установка фрезерных головок или насадных фрез

8.7.1. Для установки фрезерной головки или насадных фрез (прорезные, дисковые и т.п.) необходимо выполнить работы,

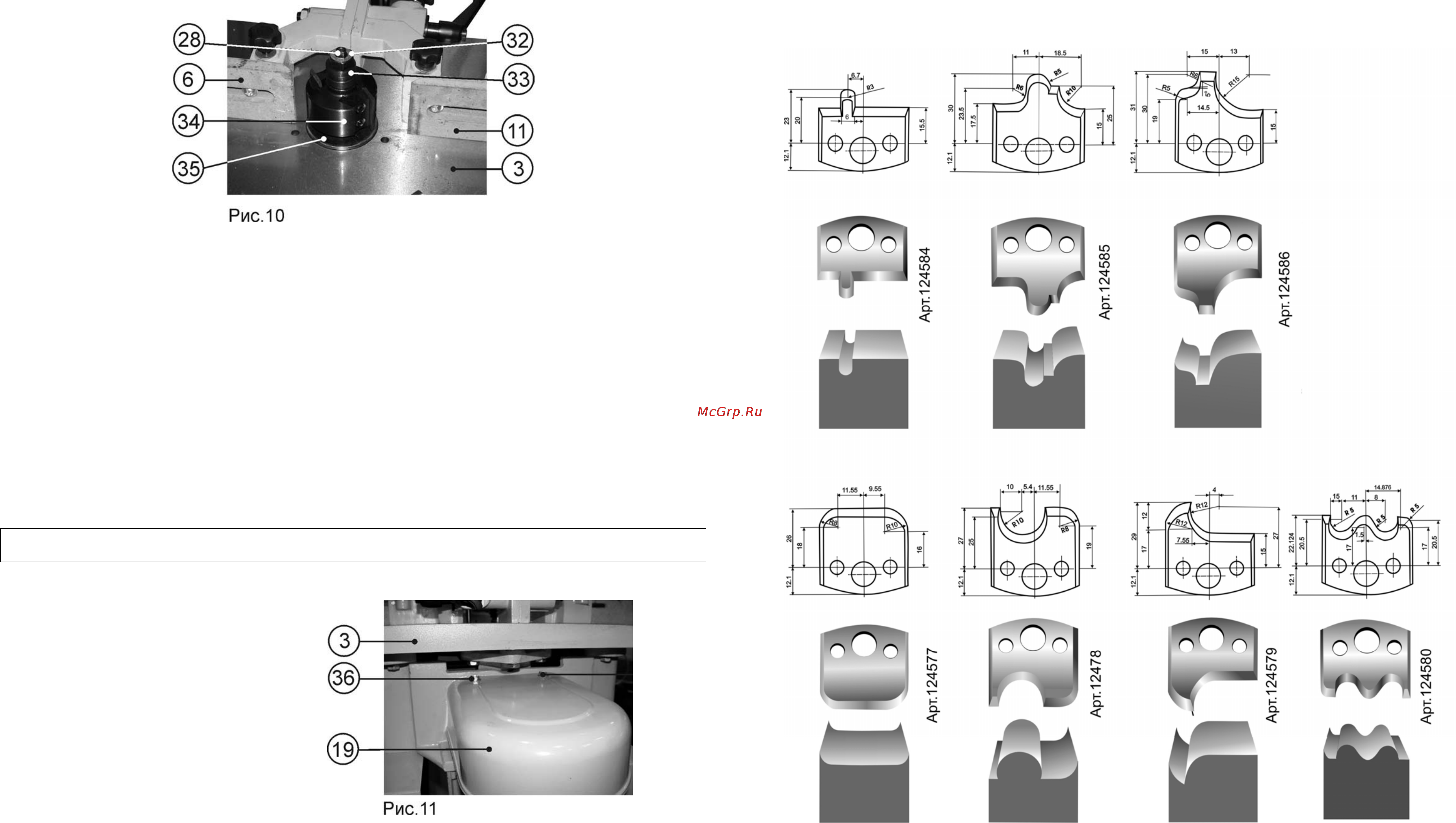

указанные в п.8.5.2, открутить гайку (32). Со вставки шпинделя (28) снять наборные шайбы (33) Рис.10.

8.7.2. На вставку шпинделя (28) установить фрезерную головку (34) (или насадную фрезу), выше фрезерной головки (34),

при необходимости, установить наборные

шайбы (33), так, чтобы перекрыть 1-2 оборота резьбы на вставке шпинделе (28),

в противном случае Вам не удастся закрепить фрезу или фрезерную головку (34) гайкой (32) Рис.10. Удерживая ключом

шпиндель п. 8.5.2, до определённого усилия затянуть гайку (32) Рис.10.

8.7.3. При выполнении разного вида фрезерования не на всю высоту заготовки (например, выборка паза и т.п. - нижняя

часть

заготовки не обрабатывается) в первую очередь на вставку шпинделя (28) перед фрезой или фрезерной головкой (34)

по необходимости установить наборные шайбы (33), установить фрезерную головку (34), закрепить см.п.8.5.2 Рис.10.

8.7.4. При выполнении некоторых фрезерных операций не на всю высоту заготовки (например, выбрать четверть и т.п. –

верхняя часть заготовки не обрабатывается), а высота режущей

части фрезы или фрезерной головки (34) превышает

размер фрезерования - необходимо извлечь вкладышное кольцо (35). Опустить фрезерную головку (34) частично ниже

плоскости рабочего стола (3) Рис.10.

9. РЕГУЛИРОВКА

Ваш станок был собран и полностью отрегулирован на заводе- изготовителе. Во время транспортировки регулировки

могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить вновь.

ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-либо регулировки при включенном станке. Это может

привести к травме.

9.1. Регулировка натяжения приводного ремня

9.1.1. Открутить два болта (36). Снять защитный

кожух (19) Рис.11.

9.1.2. Проверить натяжение приводного ремня (38).

При слабом натяжении, при неравномерной

нагрузке ремень (38) может проскальзывать, что

приведёт к некачественной обработке заготовки.

9.1.3. Чрезмерное натяжение ремня (38) приведёт к

его преждевременному износу.

9.1.4. Для увеличения или уменьшения натяжения

ремня (38) необходимо ослабить две гайки

(40), и

соответственно переметить шкив (39) Рис.12.

Положение зафиксировать двумя гайками (40).

9.1.5. Защитный кожух (19) установить на прежнее

место п.9.1.1.

СМЕННЫЕ НОЖЫ
