Энкор Корвет-83 10283 [8/12] Сборка
![Энкор Корвет-83 10283 [8/12] Сборка](/views2/1010118/page8/bg8.png)
7
8. СБОРКА
ВНИМАНИЕ!
НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ
ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ

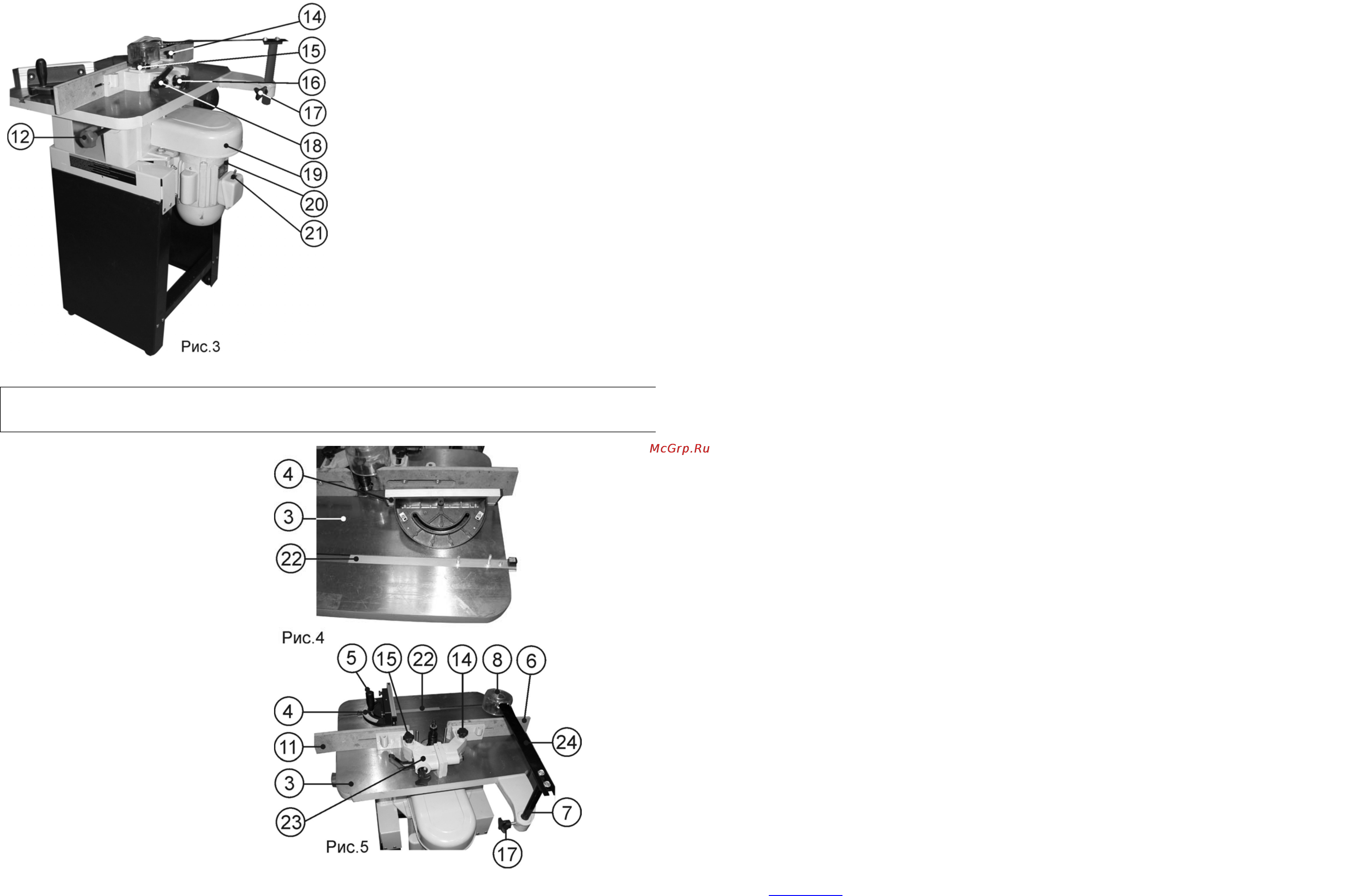

8.1. Монтаж фрезерного станка
8.1.1.Из двух боковых панелей (В) и двух
планок (Н) используя крепёж (К) Рис. 1
собрать основание (1) Рис.2.
8.1.2. Станок (А) установить и используя
крепёж (К) Рис. 1 закрепить на основании (1)
Рис.2.
8.1.3. Фрезерный станок должен
устанавливаться на прочном полу.
Для
повышения устойчивости, фрезерный станок
рекомендуется прикреплять к полу.
8.1.4. Перед установкой станка убедитесь, что
помещение достаточно освещено и что
оператор не будет работать в собственной
тени.
8.2. Установка направляющей скоса
8.2.1. В паз рабочего стола (3) вставить
скользящую планку (22) Рис.4.
8.2.2. Используя шайбу (Р) Рис.1 на
скользящей планке (22) установить и ручкой
(5) закрепить направляющую скоса (4) Рис.5.
16
16. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Станок модели "КОРВЕТ 83" соответствует требованиям ГОСТ 12.2.026.0-93 обеспечивающим безопасность жизни,
здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп магазина
17. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу станка модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с дня продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации станка в
период гарантийного срока
. В случае нарушения работоспособности станка в течение гарантийного срока владелец
имеет право на его бесплатный ремонт.
В гарантийный ремонт принимается станок при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленный для ремонта
станок с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки
или попытки разборки станка.
3. Если неисправность станка стала следствием нарушения условий хранения, попадания внутрь посторонних
предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и приспособлений,
эксплуатация не предназначенным режущим инструментом, насадками, дополнительными приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обоих обмоток
статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса и
его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные
диски, ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и
ленточных машин, фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки,
приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые
уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга
платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация станка, которая могла быть выявлена при продаже.
Претензии от третьих лиц не принимаются.
Станок в ремонт должен сдаваться чистым, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы
станка, например: падение оборотов, изменение шума,
появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратить работу и
обратиться в Сервис - Центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в
гарантийных мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание станка
, проведение регламентных работ, регулировок, указанных в руководстве по
эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно
действующим расценкам Сервис - Центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _______________________
дата подпись покупателя
Сервис-Центр “Корвет” тел./ факс (4732); 39-24-86;
39-24-84 (многоканальный),добавочный номер 418.
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-
Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:ООО «Энкор-Инструмент-Воронеж»:394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
