19
107 125183 Кольцо 47 129 125204 Электродвигатель
108 125184 Шайба 129-1 125205 Конденсатор
109 125185 Шарикоподшипник 129-2 125206 Кожух конденсатора
110 125186 Кожух шпинделя 129-3 125207 Электрощит
111 125187 Подшипник скольжения 129-4 125208 Вентилятор двигателя
112 125188 Шарикоподшипник 129-5 125209 Кожух вентилятора
113 125189 Шкив 130 125210 Шпонка 5х5х22
114 125190 Гайка 131 125211 Болт с квадратным подголовком
115 125191 Палец 132 125212 Шайба 8
116 125192 Пружина 134 125213 Винт М12-1.75х35
117 125193 Винт М8-1.25х8 135 125214 Шайба
118 125194 Втулка 136 125215 Плита электродвигателя
119 125195 Шпилька 137 125216 Шайба
120 125196 Ручка 138 125217 Гайка М8х1.25
121 125197 Шпилька М8х1.0 139 125218 Шайба 12
122 125198 Гайка М8х1.0 140 125219 Шайба 8
123 124563 Ремень 690х10 141 125220 Шайба
124 125199 Болт М8-1.25х12 142 125221 Пластина
125 125200 Шайба 143 125222 Винт М6-1х12
126 125201 Кожух защитный 144 125223 Переключатель
127 125202 Шкив 145 125224 Скоба
128 125203 Винт М6-1х10

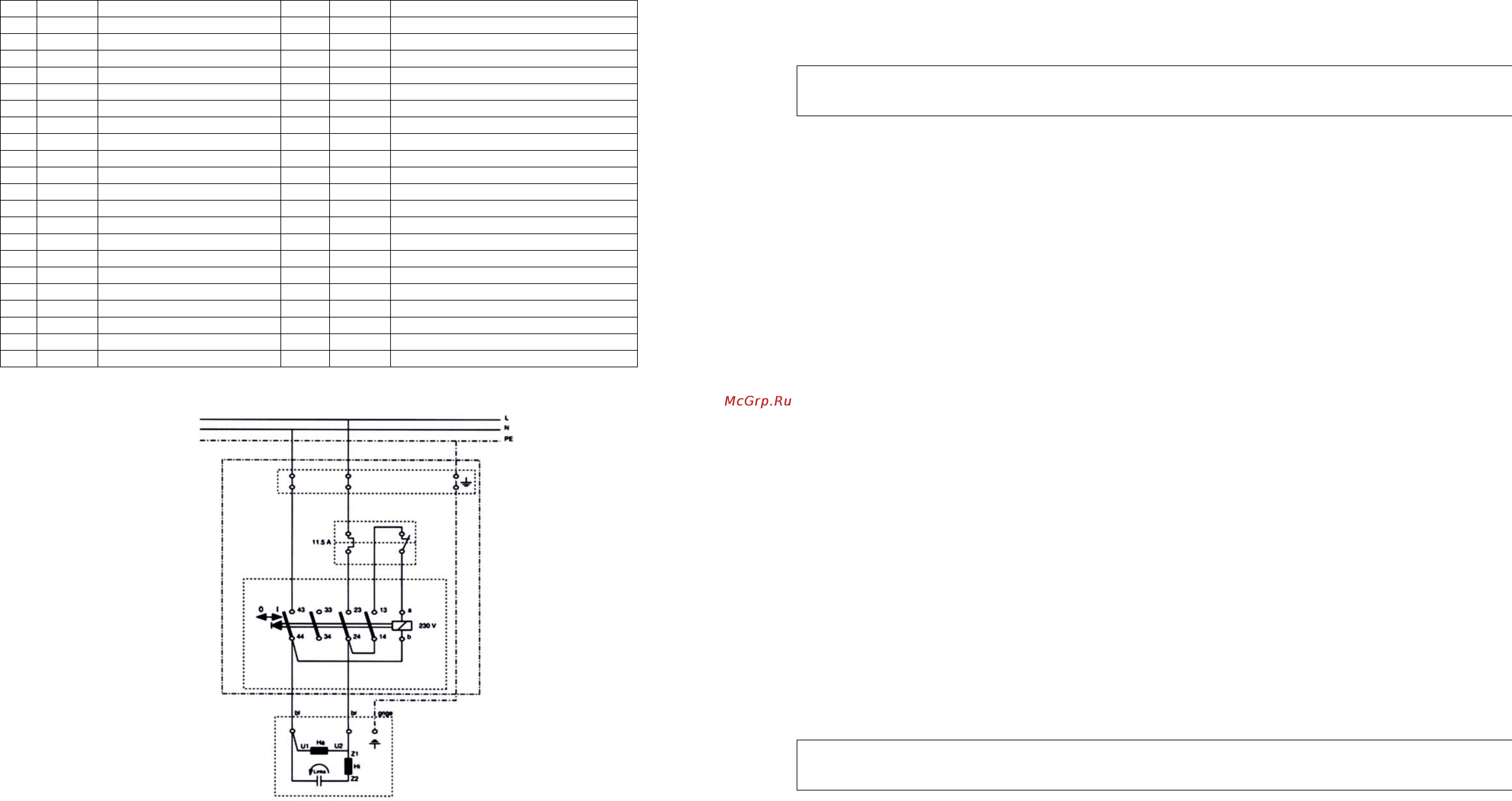

Электрическая схема станка
Описание работы электрической схемы
Станок подключается в розетку сети 220В, 50Гц c помощью вилки с заземляющим контактом. Перед подключением
необходимо проверить надежность соединения станка с заземляющим контактом вилки.
Для включения станка необходимо нажать на зелёную кнопку.
Выключить станок можно двумя способами:
- нажатием красной кнопки;
- выведением подключающей вилки из розетки.
4
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Общие указания по обеспечению безопасности при работе со станком
ПРЕДУПРЕЖДЕНИЕ: не подключайте станок к сети питания до тех пор, пока внимательно не ознакомитесь с
изложенными в «Руководстве» рекомендациями, пока поэтапно не пройдете все пункты настройки и
регулировки станка.
4.1.1. Ознакомьтесь с Вашим станком.
4.1.2. Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства.
4.1.3. Выработайте в себе привычку: прежде чем включать станок, убедитесь в том, что все используемые при
настройке инструменты удалены со станка.
4.1.4. Место, проведения работ станка, должно быть ограждено. Содержите рабочее место в чистоте, не
допускайте
загромождения посторонними предметами. Не допускайте использование станка в помещениях со скользким полом,
например, засыпанном опилками или натертым воском.
4.1.5. Запрещается эксплуатация станка в помещениях с относительной влажностью воздуха более 80%. Позаботьтесь о
хорошем освещении рабочего места и свободе передвижения вокруг станка.
4.1.6. Дети и посторонние лица должны находиться на безопасном расстоянии от рабочего места. Запирайте рабочее
помещение на замок.
4.1.7. Не перегружайте станок. Ваша работа будет выполнена лучше и закончится быстрее, если
вы будете выполнять её
так, чтобы станок не перегружался.
4.1.8. Используйте станок только по назначению. Не допускается самостоятельное проведение модификаций станка, а
также использование станка для работ, на которые он не рассчитан.
4.1.9. Одевайтесь правильно. При работе на станке не надевайте излишне свободную одежду, перчатки, галстуки,
украшения. Они могут попасть в
подвижные детали станка. Всегда работайте в нескользящей обуви и убирайте назад
длинные волосы.
4.1.10. Всегда работайте в защитных очках, обычные очки таковыми не являются, поскольку не противостоят ударам;
работайте с применением наушников для уменьшения воздействия шума.
4.1.11. При работе стойте на диэлектрическом коврике.
4.1.12. При подготовке к работе включите систему пылеудаления. Необходимо
использовать индивидуальные средства
защиты дыхательных путей (респиратор), поскольку пыль при обработке некоторых материалов ( ДСП, ДВП и т.п.)
может вызывать аллергические осложнения.
4.1.13. Сохраняйте правильную рабочую позу и равновесие, не наклоняйтесь над вращающимися деталями и
агрегатами, и не опирайтесь на работающий станок.
4.1.14. Контролируйте исправность деталей станка, правильность регулировки подвижных деталей,
соединений
подвижных деталей, правильность установок под планируемые операции. Любая неисправная деталь должна
немедленно ремонтироваться или заменяться.
4.1.15. Содержите станок в чистоте, в исправном состоянии, правильно его обслуживайте.
4.1.16. Перед началом любых работ по настройке или техническому обслуживанию станка извлеките вилку шнура
питания станка из розетки электросети.
4.1.17. Используйте только рекомендованные комплектующие (детали,
узлы и механизмы). Соблюдайте указания,
прилагаемые к комплектующим. Применение несоответствующих комплектующих может стать причиной несчастного
случая.
4.1.18. Не оставляйте станок без присмотра. Прежде чем покинуть рабочее место, выключите станок, дождитесь полной
остановки двигателя и выдерните шнур из сети.
4.1.19. Перед первым включением станка обратите внимание на правильность сборки и надежность установки станка
.
ВНИМАНИЕ! Прочтите надписи с предупреждающими указаниями на наклейках, расположенных на
станке. Для исключения возможности удара электрическим током не подвергайте станок воздействию
повышенной влажности.
4.1.20. Если Вам что-то показалось ненормальным в работе станка, немедленно прекратите его эксплуатацию.
4.1.21. Не допускайте неправильной эксплуатации шнура. Не тяните за шнур при отсоединении вилки от розетки.
Оберегайте шнур от нагревания, от попадания масла и воды и повреждения об острые кромки.
4.1.22. После запуска станка, дайте ему поработать некоторое время
на холостом ходу. Если в это время вы услышите
посторонний шум или почувствуете сильную вибрацию, выключите станок, извлеките вилку шнура питания из розетки
электрической сети и установите причину этого явления. Не включайте станок, прежде чем будет найдена и устранена
причина неисправности.
4.1.23. Не работайте на станке, если принимаете лекарства, или в
состоянии алкогольного или наркотического
опьянения
