![Honda BF10B [23/145] Органы управления модификация н](/img/pdf.png)
Honda BF10B [23/145] Органы управления модификация н
![Honda BF10B [23/145] Органы управления модификация н](/views2/1010100/page23/bg17.png)

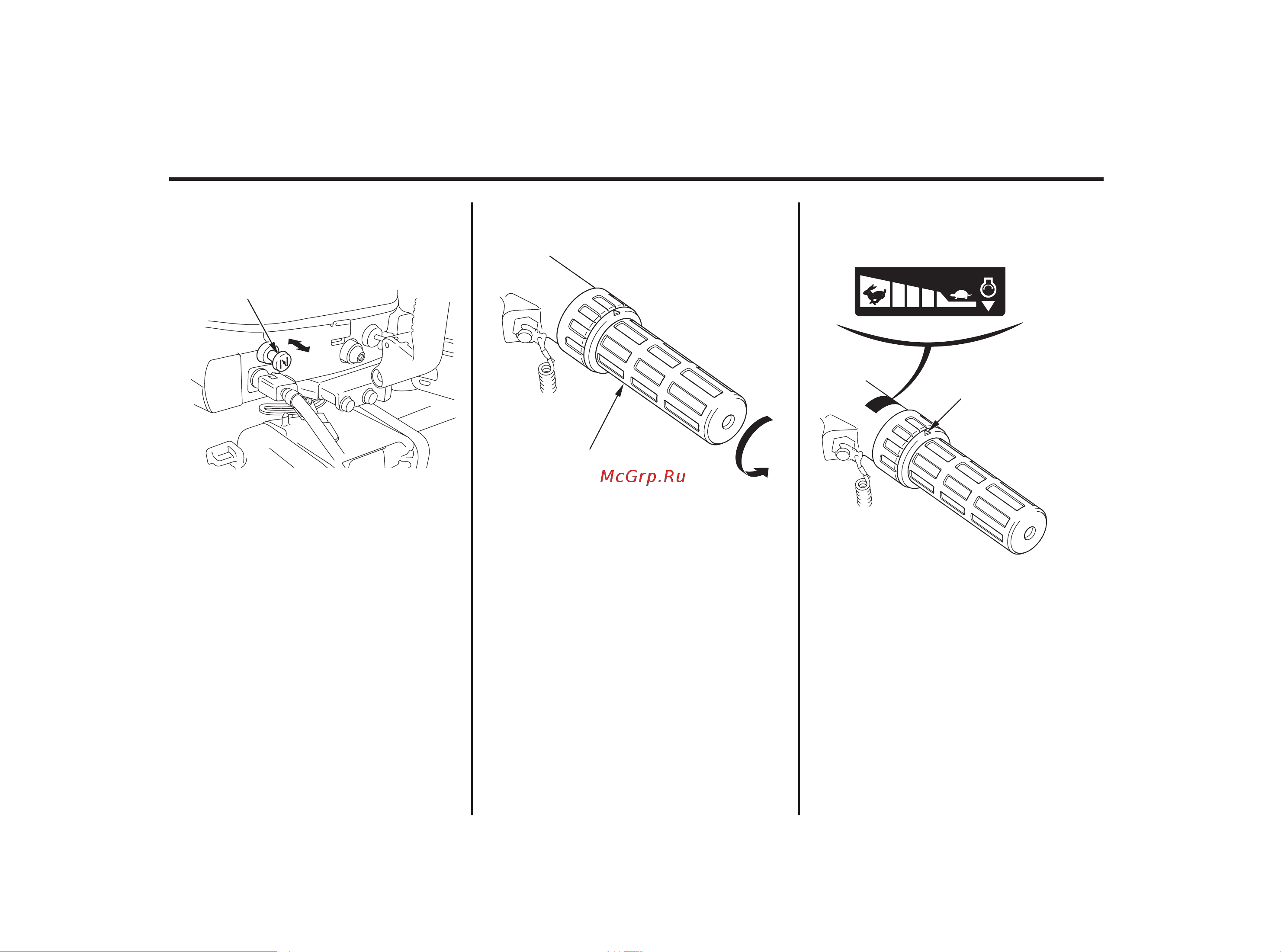

Ðó÷êà âîçäóøíîé çàñëîíêè (òîëüêî
äëÿ ìîäèôèêàöèè Í ñ ðó÷íûì
óïðàâëåíèåì çàñëîíêîé)
ÐÓ×ÊÀ ÂÎÇÄÓØÍÎÉ ÇÀÑËÎÍÊÈ
Äëÿ îáëåã÷åíèÿ çàïóñêà õîëîäíîãî
äâèãàòåëÿ íóæíî âûòÿíóòü ðó÷êó
âîçäóøíîé çàñëîíêè íåïðîãðåòîãî
äâèãàòåëÿ Âûòÿãèâàíèå ðó÷êè
óïðàâëåíèÿ âîçäóøíîé çàñëîíêè
îáîãàùàåò ðàáî÷óþ ñìåñü.
Ðóêîÿòêà àêñåëåðàòîðà
(ìîäèôèêàöèÿ Í)
ÐÓÊÎßÒÊÀ ÀÊÑÅËÅÐÀÒÎÐÀ
×àñòîòà âðàùåíèÿ âàëà äâèãàòåëÿ
ðåãóëèðóåòñÿ ïîâîðîòîì ðóêîÿòêè ê
ñåáå èëè îò ñåáÿ. Ïðè ïîâîðîòå
ðóêîÿòêè â íàïðàâëåíèè ïîêàçàííîé íà
ðèñóíêå ñòðåëêè îáîðîòû äâèãàòåëÿ
óâåëè÷èâàþòñÿ.
ÓÊÀÇÀÒÅËÜ
ÏÎËÎÆÅÍÈß
ÐÓÊÎßÒÊÈ
Ïèêòîãðàììà íà ðóêîÿòêå óêàçûâàåò íà
îáîðîòû äâèãàòåëÿ.
23
ÎÐÃÀÍÛ ÓÏÐÀÂËÅÍÈß (ìîäèôèêàöèÿ Í)
Содержание
- Примечание 2
- Примечание 3
- Примечание 4
- Примечание 5
- Содержание 7
- Содержание 8
- Содержание 9
- Меры предосторожности 10
- Безопасность 11
- Безопасность 12
- Расположение предупреждающих табличек 13
- Fuel caution 14
- Внимание 14
- Опасно 14
- Расположение предупреждающих табличек 14
- Rated power 11 16
- Расположение предупреждающих табличек 16
- Основные узлы и детали подвесного мотора 17
- Основные узлы и детали подвесного мотора 18
- Основные узлы и детали подвесного мотора 19
- Основные узлы и детали подвесного мотора 20
- Основные узлы и детали подвесного мотора 21
- Органы управления модификация н 22
- Органы управления модификация н 23
- Органы управления модификация н 24
- Органы управления модификация н 25
- Органы управления модификация r 26
- Органы управления модификация r 27
- Органы управления модификация r 28
- Органы управления модификация r 29
- Органы управления модификация r 30
- Органы управления модификация т 31
- Органы управления модификация т 32
- Органы управления модификация с 33
- Органы управления 34
- Органы управления 35
- Органы управления 36
- Органы управления 37
- Органы управления 38
- Органы управления 39
- Установка 40
- Установка 41
- Установка 42
- Установка 43
- Установка 44
- Установка 45
- Установка 46
- Установка 47
- Установка модификация r 48
- Проверки перед запуском 49
- Проверки перед запуском 50
- Проверки перед запуском 51
- Проверки перед запуском 52
- Проверки перед запуском 53
- Проверки перед запуском 54
- Проверки перед запуском 55
- Проверки перед запуском 56
- Пуск двигателя 57
- Пуск двигателя 58
- Пуск двигателя 59
- Пуск двигателя модификация н 60
- Пуск двигателя модификация н 61
- Пуск двигателя модификация н 62
- Пуск двигателя модификация н 63
- Пуск двигателя модификация н 64
- Пуск двигателя модификация н 65
- Пуск двигателя модификация r 66
- Пуск двигателя модификация r 67
- Пуск двигателя модификация r 68
- Пуск двигателя модификация r 69
- Пуск двигателя модификация r 70
- Пуск двигателя 71
- Пуск двигателя 72
- Пуск двигателя 73
- Вход 74
- Пуск двигателя 74
- Пуск двигателя 75
- Пуск двигателя 76
- Пуск двигателя 77
- Эксплуатация подвесного мотора модификация н 78
- Эксплуатация подвесного мотора модификация н 79
- Эксплуатация подвесного мотора модификация н 80
- Эксплуатация подвесного мотора модификация r 81
- Эксплуатация подвесного мотора модификация r 82
- Эксплуатация подвесного мотора модификация r 83
- Эксплуатация подвесного мотора устройство ручного подъёма 84
- Эксплуатация подвесного мотора устройство ручного подъёма 85
- Эксплуатация подвесного мотора модификация g 86
- Эксплуатация подвесного мотора модификация g 87
- Эксплуатация подвесного мотора модификация g 88
- Эксплуатация подвесного мотора модификация т 89
- Эксплуатация подвесного мотора модификация т 90
- Эксплуатация подвесного мотора модификация т 91
- Эксплуатация подвесного мотора 92
- Эксплуатация подвесного мотора 93
- О о о о о о 94
- Эксплуатация подвесного мотора 94
- Эксплуатация подвесного мотора 95
- Эксплуатация подвесного мотора 96
- Эксплуатация подвесного мотора 97
- Остановка двигателя модификация н 98
- Остановка двигателя модификация н 99
- Остановка двигателя модификация r 100
- Транспортировка 101
- Транспортировка 102
- Транспортировка 103
- Транспортировка 104
- Транспортировка 105
- Чистка и промывка подвесного мотора 106
- Чистка и промывка подвесного мотора 107
- Техническое обслуживание 108
- Техническое обслуживание 109
- Регламент технического обслуживания 110
- Техническое обслуживание 111
- Техническое обслуживание 112
- Техническое обслуживание 113
- Техническое обслуживание 114
- Техническое обслуживание 115
- Техническое обслуживание 116
- Техническое обслуживание 117
- Техническое обслуживание 118
- Техническое обслуживание 119
- Техническое обслуживание 120
- Техническое обслуживание 121
- Техническое обслуживание 122
- Техническое обслуживание 123
- Техническое обслуживание 124
- Техническое обслуживание 125
- Техническое обслуживание 126
- Шплинт 126
- Техническое обслуживание 127
- Хранение 128
- Хранение 129
- Хранение 130
- Поиск и устранение неисправностей 131
- Возможные неисправности и способы их устранения 132
- Технические характеристики 133
- Технические характеристики 134
- Технические характеристики 135
- Технические характеристики 136
- Технические характеристики 137
- Технические характеристики 138
- Технические характеристики 139
- Технические характеристики 140
- Список дилеров компании honda 141
- Список дилеров компании honda 142
- Алфавитный указатель 143
- Алфавитный указатель 144
- Алфавитный указатель 145
Похожие устройства
- Novex PAC-07A ECO Green Инструкция по эксплуатации
- Gefest 1200 Инструкция по эксплуатации
- Sturm P1011 Инструкция по эксплуатации
- Canon Pixma MP495 Инструкция по эксплуатации
- Yamaha YDP-131 Инструкция по эксплуатации
- Pioneer DEH-1320MP Инструкция по эксплуатации
- Gefest 3200-06 K19 Инструкция по эксплуатации
- Novex PAC-07A ECO Инструкция по эксплуатации
- Honda BF15D Инструкция по эксплуатации
- Калибр РЭ-1100+СТ Инструкция по эксплуатации
- Canon Pixma MG5140 Инструкция по эксплуатации
- Yamaha P-85S Инструкция по эксплуатации
- Pioneer DEH-2310UB Инструкция по эксплуатации
- Bork AC SHR 1509 SI Инструкция по эксплуатации
- Honda BF20D Инструкция по эксплуатации
- Gefest 3102 Инструкция по эксплуатации
- Canon Pixma MG6140 Инструкция по эксплуатации
- Yamaha P-85 Инструкция по эксплуатации
- Pioneer DEH-2300UBB Инструкция по эксплуатации
- Honda BF25D Инструкция по эксплуатации
ОРГАНЫ УПРАВЛЕНИЯ модификация Н Ручка воздушной заслонки только для модификации Н с ручным управлением заслонкой Рукоятка акселератора модификация Н РУЧКА ВОЗДУШНОЙ ЗАСЛОНКИ Для облегчения запуска холодного двигателя нужно вытянуть ручку воздушной заслонки непрогретого двигателя Вытягивание ручки управления воздушной заслонки обогащает рабочую смесь Частота вращения вала двигателя регулируется поворотом рукоятки к себе или от себя При повороте рукоятки в направлении показанной на рисунке стрелки обороты двигателя увеличиваются Пиктограмма на рукоятке указывает на обороты двигателя 23
