Français 21

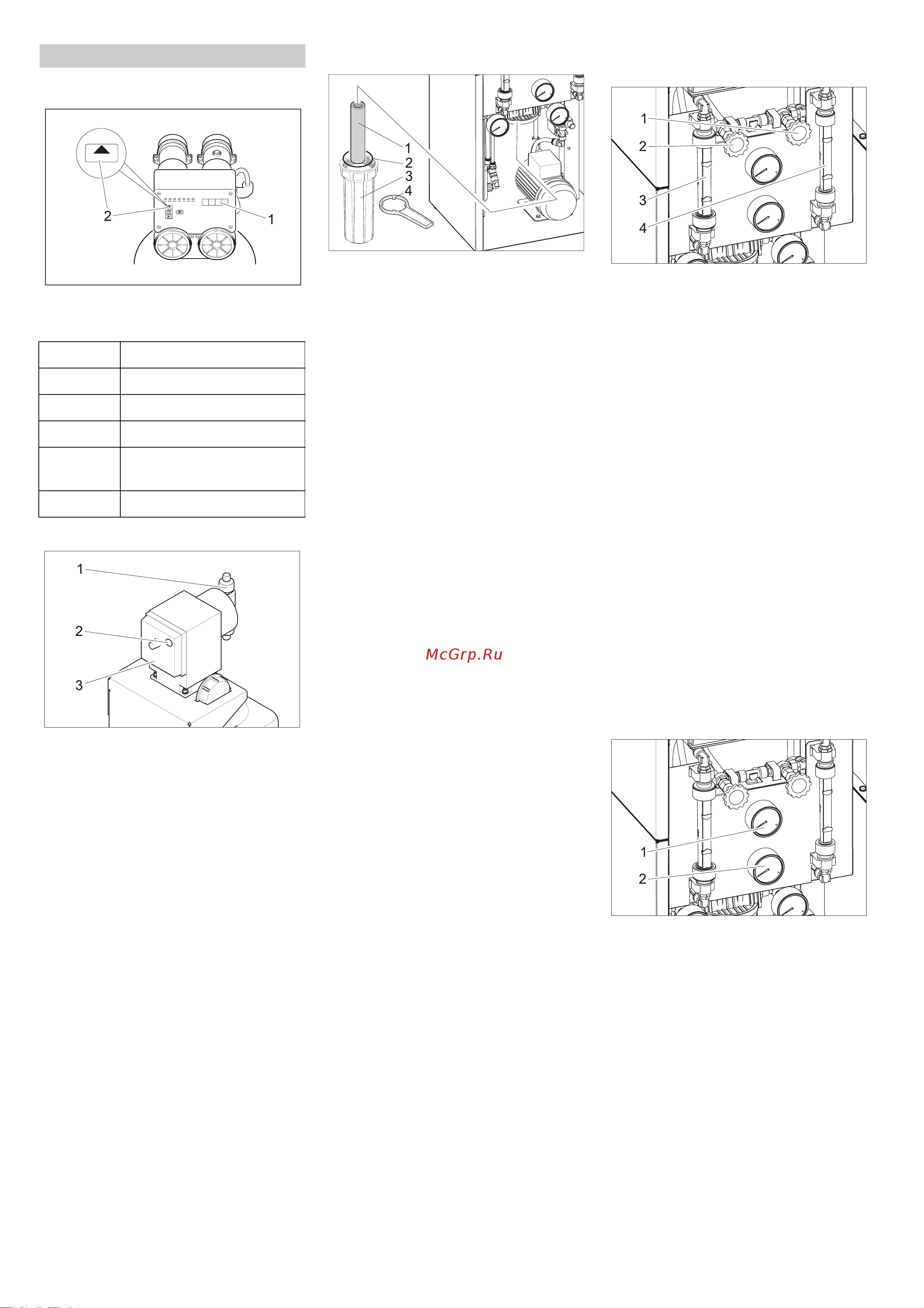

1Ecran
2 Touche ADVANCE
1 Fermeture
2 Touche de la fréquence de dosage
3 Pompe de dosage
Î Remplir la station de dosage (cf. chapi-
tre La mise en service).
Î Deserrer le boulonnage à la pompe de
dosage.
Î Relever et annoter la fréquence de do-
sage réglée aux DELs sur la pompe de
dosage.
Î Régler la fréquence de dosage par la
pression répétée de la touche de la fré-
quence de dosage sur 100% et attendre
jusqu'à aucune bulle se trouve dans la
canalisation d'aspiration.
Î Serrer le boulonnage.
Î Régler la pompe de dosage de nouveau
sur la fréquence de dosage originelle.
1 Elément d'un filtre
2 Joint
3 Pot de filtre
4 Clé de filtre
Î Positionner l'interrupteur principal sur
"0".
Î Interromper l'entrée d'eau brute.
Î Poser un seau au-dessous du filtre finis-
seur.
Î Deserrer le pot de filtre avec la clé de fil-
tre et enlever la pression d'eau.
Î Dévisser complètement le pot de filtre.
Î Retirer l'élément du filtre du pot de filtre
et mettre un nouveau élément du filtre
dans le pot de filtre.
Î Examiner le rondelle d'étanchéité s'il est
endommagé et en cas échéant le chan-
ger.
Î Visser le pot de filtre et le serrer avec la
clé de filtre.
Î Restaurer l'adduction d'eau brute.
Î Tourner l'interrupteur principal sur la po-
sition '1'.
몇 Avertissement
Risque d'endommagement de l'installation.
Lors des changements des points de vue
d'annexes, les valeurs suivantes ne peu-
vent pas être dépassées:
– La pression de la pompe est de 0,6 MPa
au maximum
– Quantité d'eau maximale est de 100l /h
– La quantité de concentré ne peut pas
descendre au-dessous de la valeur lors
de la mise en service.
Remarque
L'installation réagit retardé de temps à des
modifications aux soupapes de règle. Ainsi
effectuer le réglage à la soupape de règle
de pression et à la soupape de règle de
concentré uniquement dans de petits pas et
attendent l'effet respectif.
(1) Le fluxe d'eau potable est baissé de
100 l/h à 80 l/h
1 Vanne de commande du concentré
2 Détendeur
3 Débitmètre d'eau potable
4 Débitmètre Concentré
Î Fermer la soupape de règle de pression
lentement dans le sens d'une aiguille
d'une montre jusqu'à ce qu'au couteau
d'écoulements de l'eau potable la quan-
tité exacte soit presque atteinte.
Î Fermer la soupape de règle de concen-
tré lentement dans le sens d'une aiguille
d'une montre jusqu'auquel à des cou-
teaux d'écoulements du concentré et de
l'eau potable la quantité exacte respec-
tif est atteint.
Î Le cas échéant, effectuer un postajusta-
ge aux deux soupapes.
Remarque
Si l'ajustage ne mène vers aucune aug-
mentation du fluxe d'eau potable, informer
le service après-vente Kärcher.
2) Différence entre la pression de pompe
et de concentré est monté plus que 0,1
MPa
1 Manomètre de la pression du concentré
2 Manomètre de la pression de la pompe
Î Relever le manomètre pour la pression
de pompe et la pression de concentré et
découvrer la pression de différence.
Î Comparer la pression de différence dé-
terminé avec la valeur lors de la mise en
service (cf. le procès-verbal de mise en
service).
Î Si la pression de différence est montée
autour de plus que 0,1 MPa, l'unité de
filtre de membrane est bouchée. Avertir
le service après-vente de Kärcher.
Danger
Risque de brûlure par substances chimi-
ques. Porter des gants de protection anti-
Travaux de maintenance
Relever le filtre media
ADVANCE Ecran
– Heure actuelle
5 s Heure de la régénération
court Quantité des régénérations
court Jours et heures depuis la
dernière régénération
– Heure actuelle
Purge de la pompe de dosage
Changer le filtre finisseur
Réglage exacte des pressions de servi-
ce
Préparer la substance chimique
