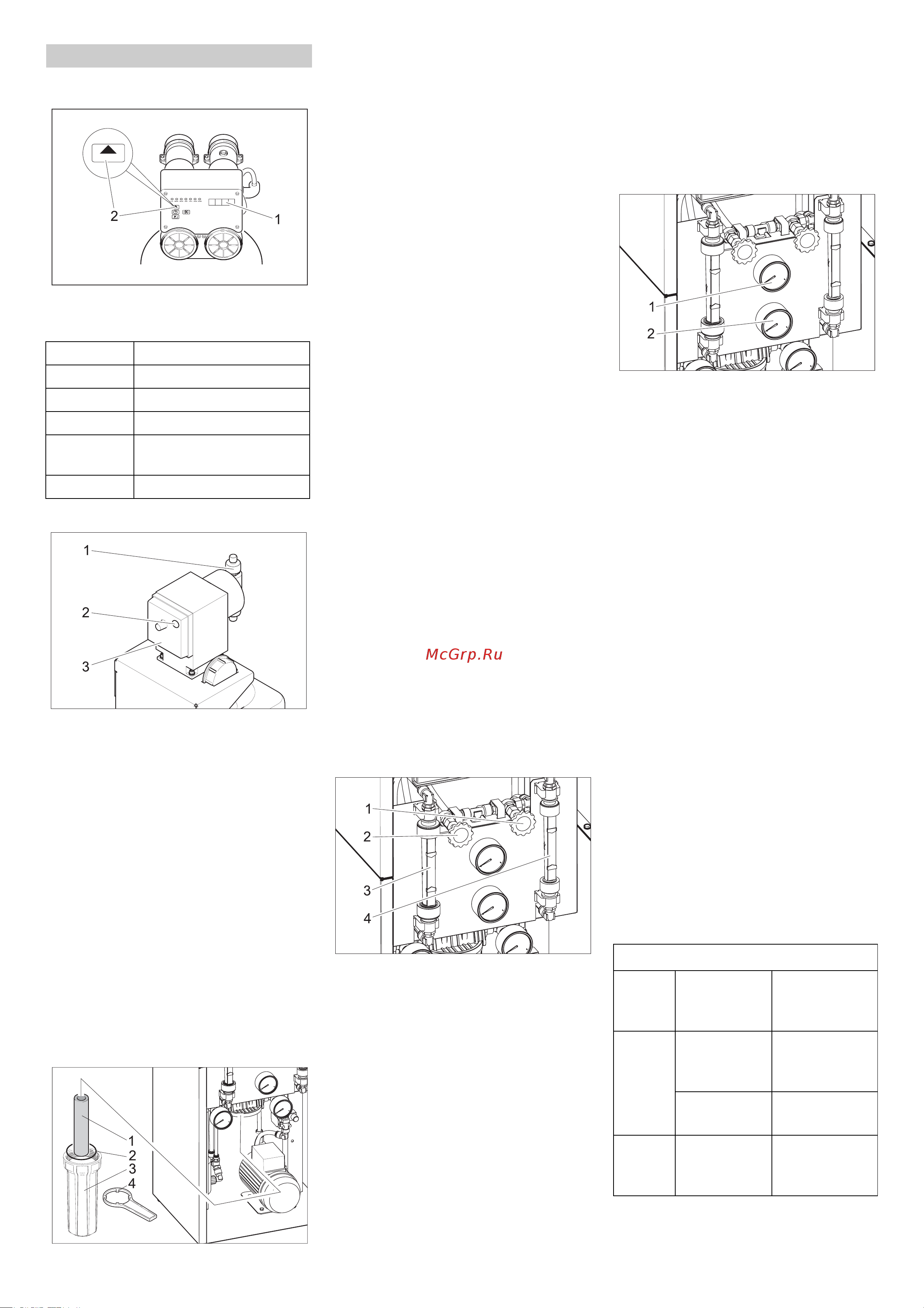

Deutsch 5
1 Display
2 Taste ADVANCE
1 Verschraubung
2 Taster Dosierfrequenz
3 Dosierpumpe
Î Dosierstation befüllen (siehe Kapitel In-
betriebnahme).
Î Verschraubung an der Dosierpumpe lo-
ckern.
Î Eingestellte Dosierfrequenz an den
LEDs auf der Dosierpumpe ablesen
und merken.
Î Dosierfrequenz durch wiederholtes
Drücken des Tasters Dosierfrequenz
auf 100% einstellen und warten bis kei-
ne Blasen mehr in der Saugleitung sind.
Î Verschraubung festziehen.
Î Dosierpumpe wieder auf ursprüngliche
Dosierfrequenz einstellen.
1 Filtereinsatz
2 Dichtung
3 Filtertopf
4 Filterschlüssel
Î Hauptschalter in Stellung „0“ drehen.
Î Rohwasserzufuhr unterbrechen.
Î Einen Eimer unter den Feinfilter stellen.
Î Filtertopf mit Filterschlüssel lösen und
Wasserdruck ablassen.
Î Filtertopf ganz abschrauben.
Î Filtereinsatz aus dem Filtertopf heraus-
nehmen und neuen Filtereinsatz in den
Filtertopf einsetzen.
Î Dichtring auf Beschädigung untersu-
chen und gegebenenfalls ersetzen.
Î Filtertopf anschrauben und mit dem Fil-
terschlüssel festziehen.
Î Rohwasserzufuhr wiederherstellen.
Î Hauptschalter auf „1“ drehen.
몇 Warnung
Beschädigungsgefahr für die Anlage. Bei
Veränderungen der Anlageneinstellungen
dürfen folgende Werte nicht überschritten
werden:
– Pumpendruck maximal 0,6 MPa
– Trinkwassermenge maximal 100 l/h
– Konzentratmenge darf den Wert bei der
Inbetriebnahme nicht unterschreiten
Hinweis
Die Anlage reagiert zeitverzögert auf Ände-
rungen an den Regelventilen. Deshalb die
Einstellung am Druckregelventil und am
Konzentratregelventil nur in kleinen Schrit-
ten durchführen und die jeweilige Auswir-
kung abwarten.
(1) Trinkwasserfluss von 100 l/h auf 80 l/
h gesunken
1 Konzentratregelventil
2 Druckregelventil
3 Durchflussmesser Trinkwasser
4 Durchflussmesser Konzentrat
Î Druckregelventil langsam im Uhrzeiger-
sinn schließen, bis am Durchflussmes-
ser Trinkwasser die Sollmenge fast
erreicht ist.
Î Konzentratregelventil langsam im Uhr-
zeigersinn schließen, bis an den Durch-
flussmessern Konzentrat und
Trinkwasser der jeweilige Sollwert er-
reicht ist.
Î Gegebenenfalls an beiden Ventilen
eine Nachjustierung durchführen.
Hinweis
Führt die Feinregulierung zu keiner Erhö-
hung des Trinkwasserflusses, ist der
Kärcher Kundendienst zu verständigen.
(2) Differenz zwischen Pumpen- und
Konzentratdruck mehr als 0,1 MPa ge-
stiegen
1 Manometer Konzentratdruck
2 Manometer Pumpendruck
Î Manometer für Pumpendruck und Kon-
zentratdruck ablesen und Differenz-
druck ermitteln.
Î Den ermittelten Differenzdruck mit dem
Wert bei Inbetriebnahme (siehe Inbe-
triebnahmeprotokoll) vergleichen.
Î Ist der Differenzdruck um mehr als
0,1 MPa gestiegen, ist die Membran-
Filtereinheit verstopft. Kärcher Kunden-
dienst verständigen.
Gefahr
Verätzungsgefahr durch Chemikalien.
Beim Umgang mit Chemikalien säurebe-
ständige Schutzhandschuhe und Schutz-
brille tragen.
Hinweis
Die Werte für die Dosierung der verschie-
denen Chemikalien ergeben sich aus der
Rohwasseranalyse und der Anlagenleis-
tung. Der Kärcher Kundendiensttechniker
trägt bei der Inbetriebnahme die für Ihre
Anlage erforderlichen Dosiermengen in die
nachstehende Dosiertabelle ein.
Die Dosiermengen beziehen sich auf eine
vollständig entleerte Dosiersation. Bei ei-
ner teilentleerten Dosierstation muss der
Wert entsprechend umgerechnet werden.
Wartungsarbeiten
Mediafilter ablesen
ADVANCE Display
– aktuelle Uhrzeit
5 s Uhrzeit der Regeneration
kurz Anzahl der Regnerationen
kurz Tage und Stunden seit
letzter Regeneration
– aktuelle Uhrzeit
Dosierpumpe entlüften
Feinfilter wechseln
Feinregulierung der Betriebsdrücke
Chemie anmischen
Dosiertabelle
Dosier-
behäl-
ter
Chemikalie Dosierung pro
10 l Dosierlö-
sung [ml]
Vor-
chlo-
rung
RM 852 Ent-
keimungsmit-
tel *
Calciumhy-
pochlorit *
Anti
Scalant
RM 5000
Härtestabili-
sierung
