PanDECT X-3150 BT+2CAN-LIN+IMMO-key [32/35] 800 700 17 18
![PanDECT X-3150 BT+2CAN-LIN+IMMO-key [32/35] 800 700 17 18](/views2/2013599/page32/bg20.png)
6362
Подробное руководство - www.manuals.alarmtrade.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
АВТОМОБИЛЬНАЯ ОХРАННОСЕРВИСНАЯ СИСТЕМА PANDECT X3150
Дополнительные устройства

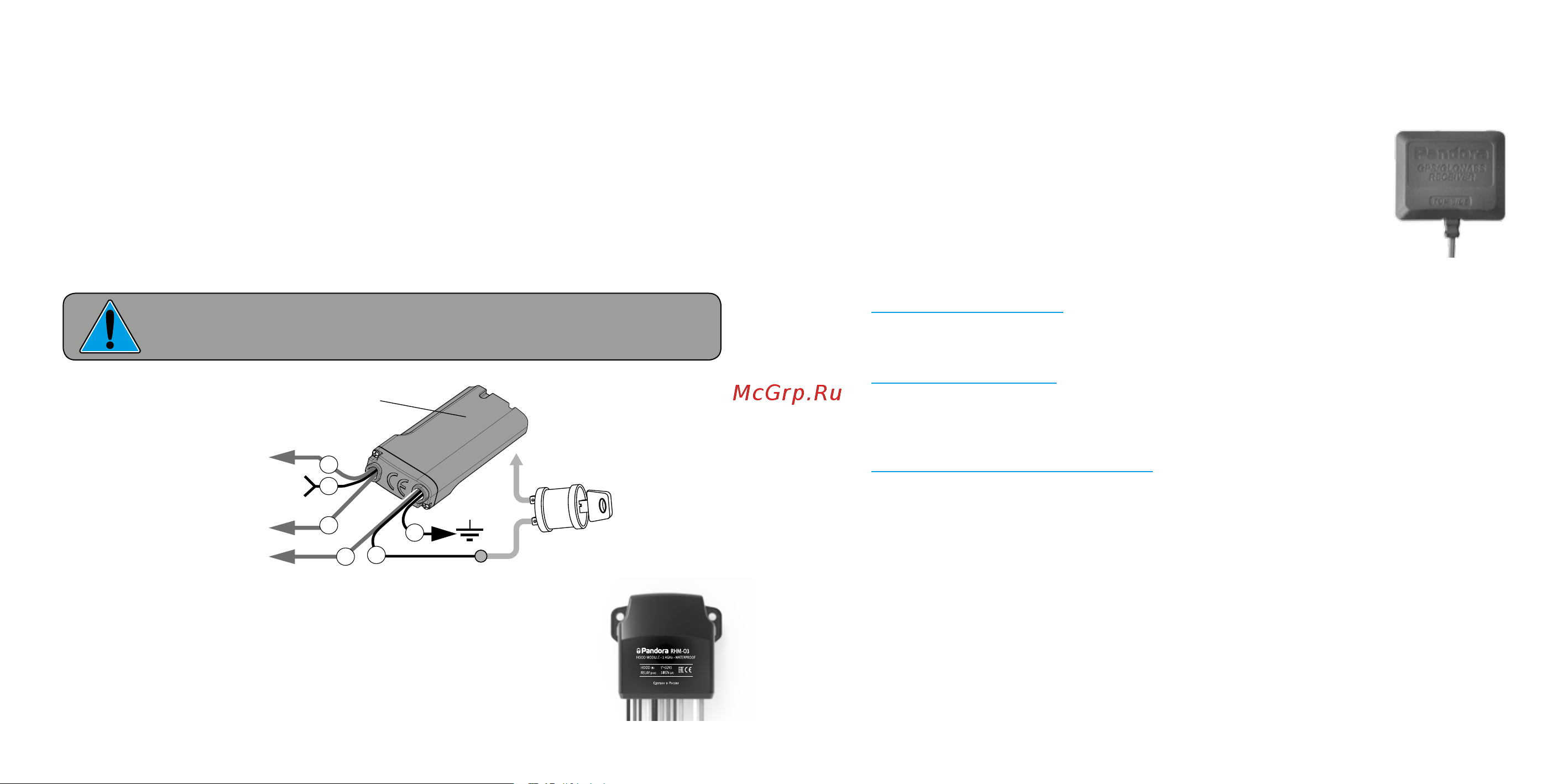

Радиореле блокировки BTR-101
Для Pandect X опционально доступно радиореле блокировки ВТR-101. Радиореле блоки-
ровки со встроенным акселерометром допускается располагать в моторном отсеке. При этом
недопустимо экранировать зону встроенной антенны 2,4 ГГц. Необходимо обеспечить жест-
кое крепление к кузову автомобиля или неподвижным жгутам проводов. Запрещено прятать
в жгуты проводов.
Для экономии энергопотребления питание радиореле подключается на зажигание. Реле име-
ет полную контактную группу с логикой нормально замкнутой блокировки. Радиореле осущест-
вляет блокировку при наличии несанкционированного перемещения автомобиля.
ВНИМАНИЕ! ЗАПРЕЩЕНО РАЗМЕЩАТЬ РАДИОРЕЛЕ НЕПОСРЕДСТВЕННО НА
ДВИГАТЕЛЕ!
2
5
1
4
3
NO
NC
COM
программирование
6
Антенна 2,4 Ghz
+12V
Радиомодуль моторного отсека RHM-03 BT
Модуль предназначен для упрощения монтажа в моторном отсеке. Пере-
дача информации и управление происходит посредством штатного радио-
канала системы на частоте 2.4 GHz с поддержкой протокола Bluetooth 4.2 Low
Energy. Радиомодуль моторного отсека позволяет реализовать управление
замками капота и сиреной, позволяет управлять цифровыми подогревателями
двигателя, реализовать блокировку двигателя (блокировка активируется при
регистрации движения встроенным в модуль акселерометром или сразу в зависимости от настроек
системы), передавать информацию о температуре в систему.
GPS/GLONASS-приемник NAV-035 BT
Высокочувствительный GPS/GLONASS-приемник, предназначен для приме-
нения совместно с охранными системами Pandora/Pandect. Приёмник работает
по беспроводному интерфейсу на 2,4GHz. Рекомендуется располагать прием-
ник под «торпедой» или в районе приборной панели встроенной GPS/GLONASS-
антенной вверх, для обеспечения лучшего приема сигнала спутников.
Полезные интернет-ресурсы
www.alarmtrade.ru
Официальный сайт компании Alarmtrade, следите за новостями компании
и новинками автомобильных охранных систем.
https://pro.p-on.ru
Информационный интернет-сервис систем Pandora и Pandect.
Подробная история событий Вашего автомобиля. Удобный способ управления и контроля
транспортного средства.
www.manuals.alarmtrade.ru
Cервис online руководств по автомобильным охранным системам Pandora, Pandect.
support@alarmtrade.ru
Адрес электронной почты официальной службы поддержки.
8-800-700-17-18
Телефон федеральной службы поддержки.
